Produktdetails

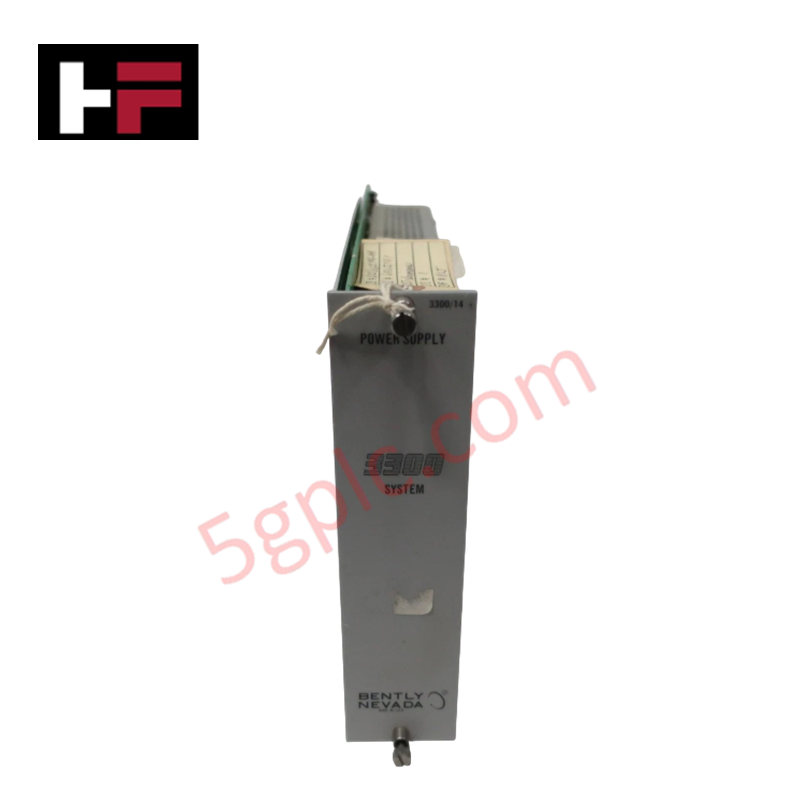

Das Bently Nevada 3300/14-02-20-00, auch katalogisiert als 3300/14 Netzteilmodul, fungiert als dedizierte Hardwarekomponente für die primäre Stromversorgungskonvertierung und geregelte Anregungsverteilung innerhalb der 3300-Serie Überwachungssystem-Racks.
Suffix-Aufschlüsselung & Modellmatrix
| Optionsfeld | Code | Konfigurationsdetails |
|---|---|---|
| Netzteiltyp | 02 | Hochspannungs-Gleichstrom (90 bis 140 VDC) |
| Überwachungsrack-Typ | 20 | 19-Zoll-Rack-Gehäuseposition |
| Behördliche Zulassung | 00 | Standard unsicherer Bereich / keine behördlichen Zulassungen |
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | 3300/14-02-20-00 |
| Marke | Bently Nevada |
| Herkunft | USA |
| Gewicht | 4,45 lbs (2,02 kg) |
| Abmessungen | Standardgröße für Modul in Steckplatz 1 der 3300-Serie |
| Betriebstemperatur | 0 °C bis +65 °C |
| Stromverbrauch | Eingangsabhängig; liefert interne geregelte Gleichspannungen |
| Eingangsspannung | 90 bis 140 VDC |
| Ausgangsspannung | Geregelte Gleichspannung (-18 VDC oder -24 VDC) |
| Modulkapazität | Versorgt bis zu 12 Rack-Monitore und zugehörige Wandler |
| Schutz des Stromkreises | Verpolungsschutz und integrierter Sicherungsschutz |
| Montageposition | Steckplatz 1 (ganz links) im 3300er-Rack-Gehäuse |
Validierung der Spaltspannung und Unterdrückung von Übersprechen
Das Modul 3300/14-02-20-00 liefert stabilisierte interne -18 VDC oder -24 VDC Schienen, die für den Betrieb von Proximitor-Sensoren und die Verarbeitung von Rotor-Dynamik-Überwachungssignalen über 12 benachbarte Kanäle erforderlich sind. Die Aufrechterhaltung einer sauberen Spannungsumwandlung wirkt sich direkt auf die Genauigkeit der Wirbelstromsonden-Skalierung aus und gewährleistet, dass Feldmessungen über das gesamte Spektrum von Vibrationen und axialen Positionen linear bleiben. Durch die Bereitstellung geregelter Anregungsspannung über den Backplane-Bus unterdrückt das Modul Übersprechen zwischen benachbarten Kanälen und verhindert, dass Netzteilwelligkeit die Validierung der Spaltspannung bei nominalen -10 VDC-Baseline-Zielen beeinträchtigt.
Häufig gestellte Fragen
F: Kann das Netzteilmodul 3300/14-02-20-00 in jedem Steckplatz des 3300-Gehäuses installiert werden?
A: Nein, das Modul ist mechanisch kodiert und elektrisch ausschließlich für die Installation in Steckplatz 1 des 3300-Racks vorgesehen.
F: Welche Schutzmaßnahmen sind im primären Stromversorgungseingang integriert?
A: Der Eingangskreis enthält einen integrierten Verpolungsschutz, um versehentliche Verdrahtungsfehler zu verhindern, sowie eine Sicherung zum Isolieren interner Fehlerzustände.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass die Hauptstromquelle spannungsfrei ist, und überprüfen Sie, ob die Gleichspannung im Bereich von 90 bis 140 VDC liegt, bevor Sie die Verkabelung vornehmen.
- Schieben Sie das Modul 3300/14-02-20-00 fest in Steckplatz 1 des 3300er-Racks, bis die hinteren Backplane-Steckverbinder vollständig einrasten.
- Sichern Sie die vorderen Captive-Schrauben des Moduls, um die elektrische Erdung des Chassis sicherzustellen.
- Schließen Sie die Eingangsgleichstromversorgungskabel an den dafür vorgesehenen Klemmenblock auf der Rückseite an und beachten Sie dabei strikt die Signalpolarität (+ und -).
- Stellen Sie sicher, dass der Chassis-Anschlussbolzen mit einem festen Erdleiter unter Verwendung von niederohmigen Abschirmungspraktiken verbunden ist.
