Produktdetails
Übersicht

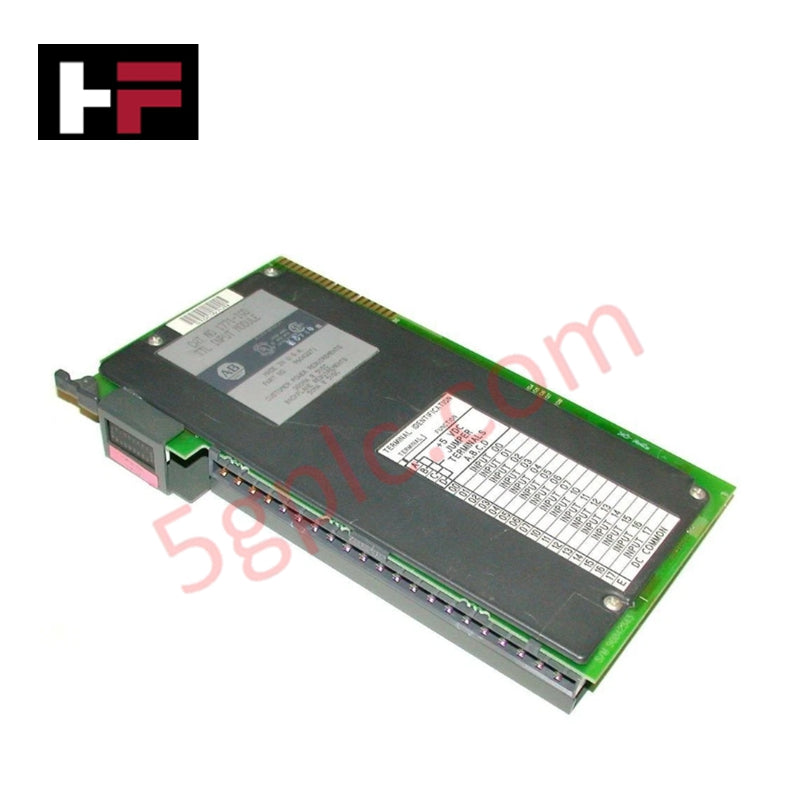

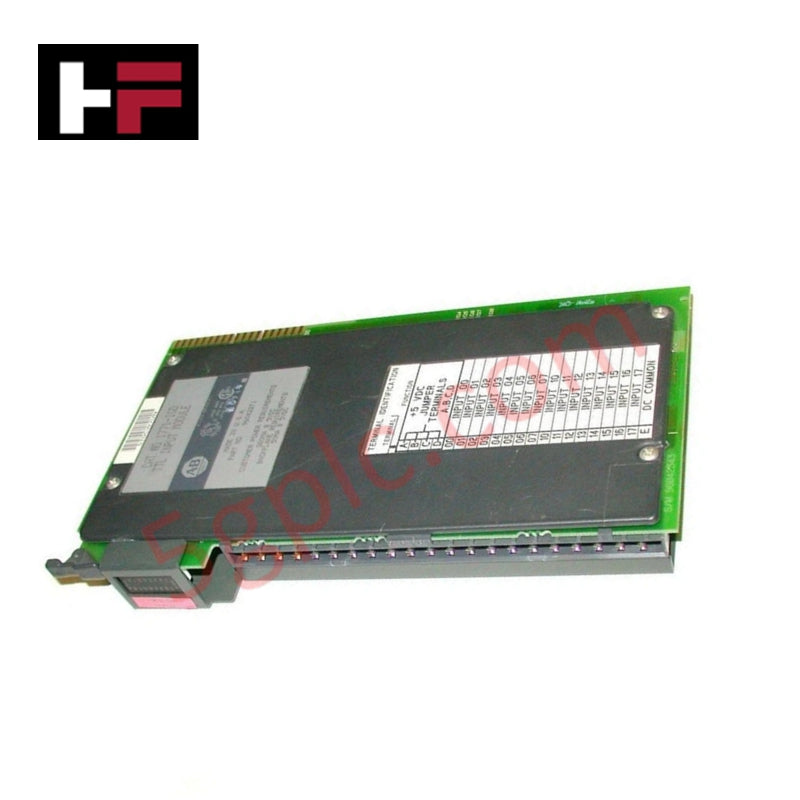

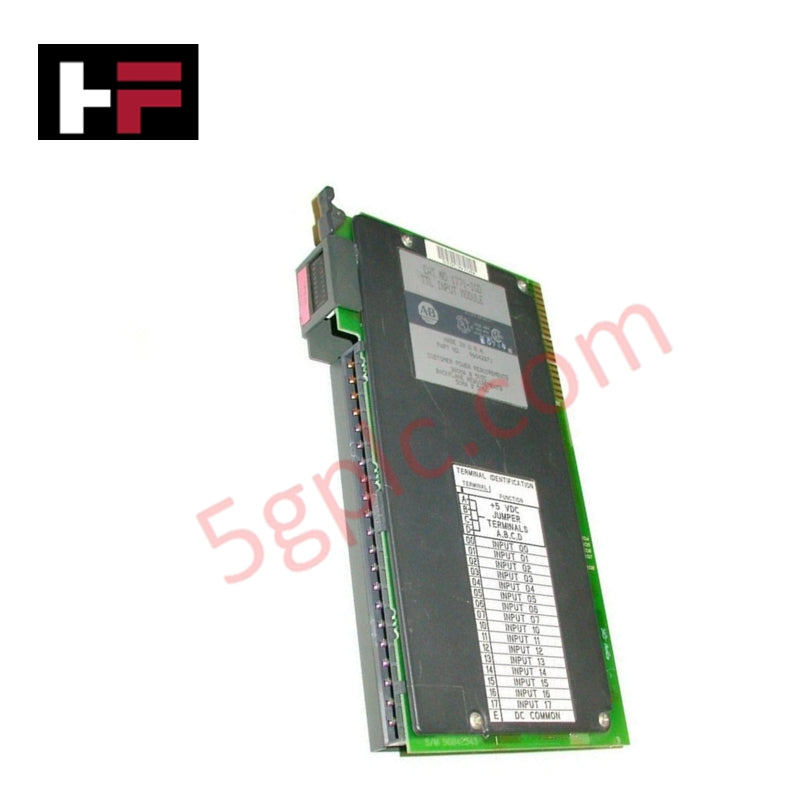

Das Allen-Bradley 1771-IGD (1771-IGD/A) ist ein auf TTL basierendes digitales Eingangsmodul, das für die PLC-5-Plattform entwickelt wurde. Es bietet zuverlässige Signalaufnahme mit wählbarer positiver oder negativer Logik, schnelle Reaktionszeiten und Kompatibilität mit einer Vielzahl von 1771-Seriengehäusen. Dieses Modul eignet sich zur Steuerung und Überwachung diskreter Signale in industriellen Automatisierungssystemen.
Technische Daten
-
Hersteller: Allen-Bradley
-
Modellnummer: 1771-IGD/A
-
Produkttyp: Digitales TTL-Eingangsmodul
-
Kategorie: PLC-Eingangsmodul
-
Kompatible Gehäuse: 1771-A1B, 1771-A2B, 1771-A3B, 1771-A3B1, 1771-A4B, 1771-AM1, 1771-AM2
-
Anzahl der Eingänge: 16 TTL-Kanäle
-
Logiktyp: Wählbare positive oder negative Logik
-
Signalspannung:
-
Positive Logik: Ein = 2,0–5,25 V Gleichspannung, Aus = -0,2–0,8 V Gleichspannung
-
Negative Logik: Ein = -0,2–0,8 V Gleichspannung, Aus = -2,0–5,25 V Gleichspannung
-
Stromaufnahme am Rückwandbus: 130 mA bei 5 V Gleichspannung
-
Signalverzögerung:
-
Gleichspannung Ein: < 1 ms
-
Gleichspannung Aus: 20 ± 9 ms
-
Wechselspannung Aus: 24 ± 10 ms
-
Leistungsaufnahme: Maximal 2,7 W, Minimal 0,4 W
-
Betriebstemperatur: 0–55 °C (32–131 °F)
-
Spannungskategorie: 5 V Gleichspannung TTL-Logik
-
Verdrahtungsarm: 1771-WH
-
Modulstatus: Früheres Modell
-
Gewicht: 0,45 kg (1,0 lb)
Hauptmerkmale
-
Wählbarer positiver oder negativer Logikeingang für flexible Steuerungssysteme
-
Schnelle Signalaufnahme und geringe Verzögerung zur Verbesserung der Systemreaktionsfähigkeit
-
Vollständig kompatibel mit 1771-Serie PLC-5 Ein-/Ausgabe-Gehäusen
-
TTL-Pegel-Eingänge für präzise digitale Signalerkennung
-
Kompakte und robuste Modulbauweise
Anwendungsszenarien
Das 1771-IGD/A Eingangsmodul ist ideal für:
-
Überwachung diskreter Eingänge in der Industrie
-
Maschinensteuerung und Automatisierungssysteme
-
Prozesssteuerungsanwendungen auf PLC-Basis
-
Verteilte Ein-/Ausgabe-Installationen auf PLC-5-Plattformen
Häufig gestellte Fragen
F1: Mit welchen Gehäusen ist das 1771-IGD/A-Modul kompatibel?
A1: Es funktioniert mit den Gehäusen der Serien 1771-A1B, A2B, A3B, A3B1, A4B sowie 1771-AM1/AM2 Ein-/Ausgabe-Gehäusen.
F2: Wie hoch ist die maximale Eingangsspannung für dieses Modul?
A2: Das Modul arbeitet mit TTL-Signalen bei 5,0–5,3 V Gleichspannung.
F3: Wie schnell ist die Reaktionszeit?
A3: Die Einschaltverzögerung bei Gleichspannung beträgt weniger als 1 ms, die Ausschaltverzögerung 20 ± 9 ms.
