Produktdetails
Übersicht

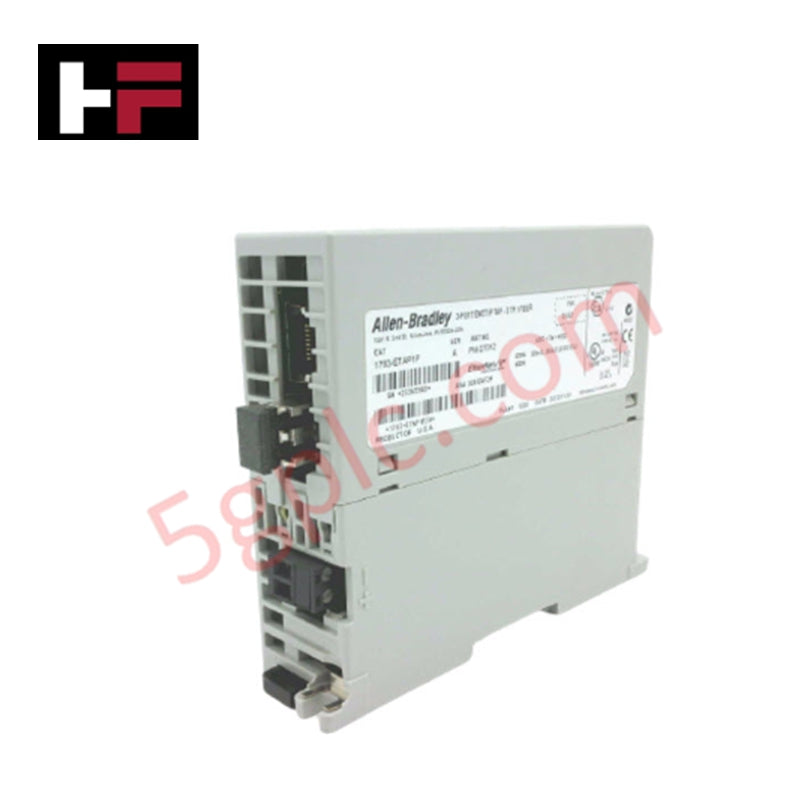

Das Allen-Bradley 1783-ETAP1F ist ein leistungsstarkes EtherNet/IP Abgriffmodul , das für die nahtlose Einbindung in industrielle Netzwerke entwickelt wurde. Es bietet drei Anschlüsse – zwei verdrillte Kupferleitungen (TP) und einen Glasfaseranschluss – für zuverlässige Überwachung und Netzwerkverkehrsverwaltung, ohne die Kommunikation zu stören.
Technische Daten
-
Hersteller: Allen-Bradley
-
Modell- / Teilenummer: 1783-ETAP1F
-
Produkttyp: EtherNet/IP Abgriffmodul
-
Ethernet-Anschlüsse: 3 (2 Kupfer TP, 1 Glasfaser)
-
Abgriffart: Kupfer
-
Maximaler Stromverbrauch: 125 mA bei 24V Gleichstrom
-
Stromversorgungsbewertung: 24V Gleichstrom (20,4–27,6V Gleichstrom), Klasse 2 / SELV
-
Isolationsspannung: 30V Dauerbetrieb; Typgeprüft bei 1250V Gleichstrom für 60 Sekunden
-
Maximaler Leistungsaufnahme / Verlustleistung: 3 W
-
Ethernet-Stecker: RJ45 (IEC 60603-7), unterstützt Kategorie 5e oder Kategorie 5 Verkabelung
-
Gleichstromanschlüsse:
-
Einzelner 0,33–3,3 mm² (22–12 AWG) massiver oder mehrdrähtiger Kupferleiter
-
Oder zwei 0,33–1,3 mm² (22–16 AWG) Leiter
-
Isolierung max. 1,2 mm; ausgelegt für 75 °C oder höher
-
Drehmoment an Stromanschlüssen: 0,6–0,8 N·m (5–7 lb·in)
-
Verdrahtungskategorie: 1 für Stromversorgung, 2 für Kommunikationsanschlüsse
-
Gehäusetyp: Offen (kein Gehäuse)
-
Temperaturklasse: Nordamerikanischer / IEC-Code T5
Anwendungen
-
Überwachung des Netzwerkverkehrs in EtherNet/IP Industrie-Netzwerken
-
Einbindung in Steuerungssysteme mit Glasfaser- und Kupferanschlüssen
-
Diagnose und Fehlersuche in Hochgeschwindigkeits-Automatisierungsnetzwerken
Häufig gestellte Fragen
F1: Wie viele Netzwerkanschlüsse sind am 1783-ETAP1F verfügbar?
Er verfügt über drei Anschlüsse: zwei Kupfer-TP und einen Glasfaseranschluss für flexible Verbindungsmöglichkeiten.
F2: Wie hoch ist der maximale Stromverbrauch?
Das Modul verbraucht unter normalen Betriebsbedingungen bis zu 3 W .
F3: Ist dieses Modul isoliert?
Ja, es bietet eine 30V Dauerisolierung und hat die Typprüfung bei 1250V Gleichstrom zwischen Netzwerkkanälen und Stromversorgung bestanden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
