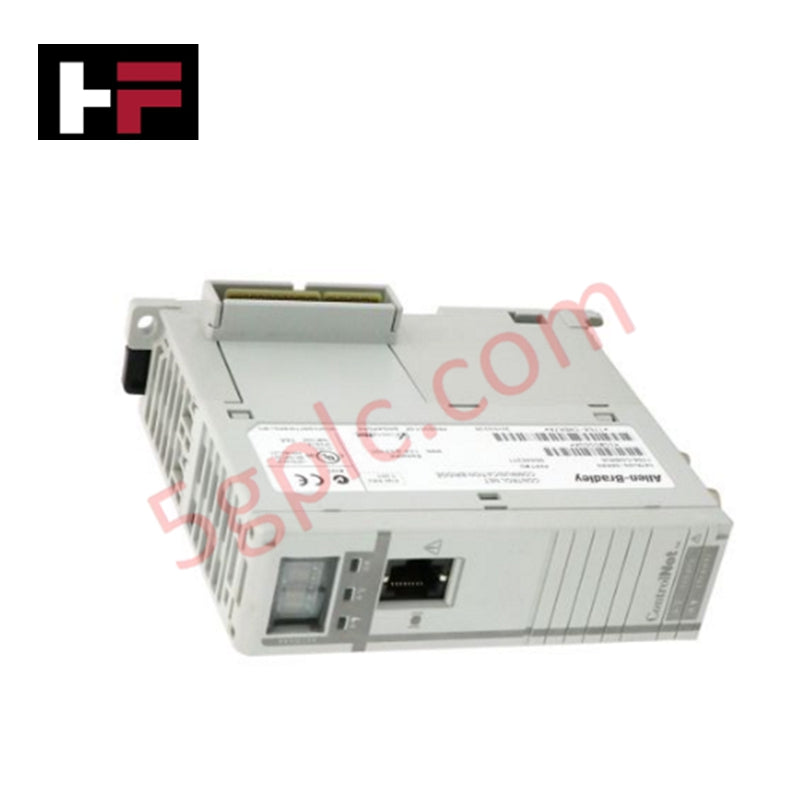

1768-CNBR | Allen Bradley CompactLogix ControlNet-Brückenmodul

Produktübersicht

Das Allen Bradley 1768-CNBR fungiert als Hochleistungs-Kommunikationsschnittstelle für die CompactLogix™-Plattform. Dieses Modul ermöglicht einem 1768-L4x Controller, Daten zwischen dem lokalen Backplane und einem ControlNet-Netzwerk zu übertragen. Wir liefern dieses Gerät als 100% brandneu und original und bieten die „R“-Suffix-Funktionalität für redundante Medienunterstützung. Es dient als entscheidende Verbindung für deterministische, wiederholbare Datenübertragungen in komplexen verteilten I/O-Architekturen und bei der Verriegelung mehrerer Controller.

Technische Spezifikationen

Das 1768-CNBR integriert Hochgeschwindigkeitsnetzwerke in das CompactLogix-Gehäuse mit folgenden Parametern:

Technische Vorteile

• Redundante Medien-Sicherheit: Die „R“-Bezeichnung steht für die Unterstützung redundanter ControlNet-Medien. Die zwei BNC-Anschlüsse ermöglichen einen sekundären Kabelweg. Bei einem Kabelbruch wechselt das Modul sofort den Pfad, ohne den Steuerungsprozess zu unterbrechen, wodurch teure Systemausfälle vermieden werden.

• Deterministische Datenübertragung: Im Gegensatz zu Standard-Ethernet nutzt das 1768-CNBR das ControlNet-Protokoll, um sicherzustellen, dass zeitkritische I/O-Daten in festen Intervallen ankommen. Dies eliminiert Netzwerk-Kollisionen und „Jitter“ und bietet die Präzision, die für Hochgeschwindigkeitsbewegungen und synchronisierte Maschinen erforderlich ist.

• Effiziente ControlNet-Brückenfunktion: Das Modul fungiert als transparenter Gateway, der es Ihrem CompactLogix-Controller ermöglicht, mit entfernten 1794 FLEX™ I/O- oder 1715 Redundant I/O-Racks zu kommunizieren. Es entlastet die Haupt-CPU von Kommunikationsaufgaben und erhält so hohe Logikausführungsgeschwindigkeiten.

• Hot-Swap-fähige Konfiguration: Die Hardware unterstützt das Entfernen und Einsetzen unter Spannung (RIUP). Ingenieure können ein Modul austauschen, ohne die gesamte Rack-Stromversorgung abzuschalten, was die mittlere Reparaturzeit (MTTR) während Wartungszyklen erheblich reduziert.

• Robuste Passform für 1768-Gehäuse: Das Modul wird direkt in den Hochgeschwindigkeitsbus 1768 eingeschoben. Diese dedizierte Busstruktur bietet eine höhere Bandbreite als Standard-1769-Backplanes und ermöglicht einen schnellen Datenaustausch zwischen der Brücke und den Prozessoren L43 oder L45.

FAQs

• Benötigt das 1768-CNBR eine externe Stromversorgung?

  Nein. Das Modul bezieht seine Betriebsspannung direkt vom 1768-Backplane. Stellen Sie sicher, dass Ihre Systemstromversorgung (z. B. 1768-PA3 oder PB3) ausreichend Kapazität für die Kommunikationsbrücke und den Controller hat.

• Kann ich dieses Modul in einem reinen 1769 CompactLogix-System verwenden?

  Nein. Das 1768-CNBR benötigt speziell einen 1768-L43 oder 1768-L45 Controller und ein 1768-Serie-Gehäuse. Es passt nicht physisch und funktioniert nicht in einem Standard-1769-Serie CompactLogix-Rack.

• Ist dieses Gerät generalüberholt oder gebraucht, da die Serie eingestellt wurde?

  Wir garantieren, dass dieses 1768-CNBR 100% brandneu und original ist. Es befindet sich in der werkseitig versiegelten Allen Bradley-Verpackung mit der überprüfbaren UPC (612598307500) und intakten Qualitätskontrollsiegeln.

• Wie stelle ich die Netzwerkadresse für dieses Modul ein?

  Die ControlNet-Knotenadresse wird über die zwei Drehschalter an der Seite des Moduls eingestellt. Stellen Sie sicher, dass Sie vor dem Einsetzen des Moduls in das Gehäuse eine eindeutige Adresse (1 bis 99) auswählen.
