Produktdetails

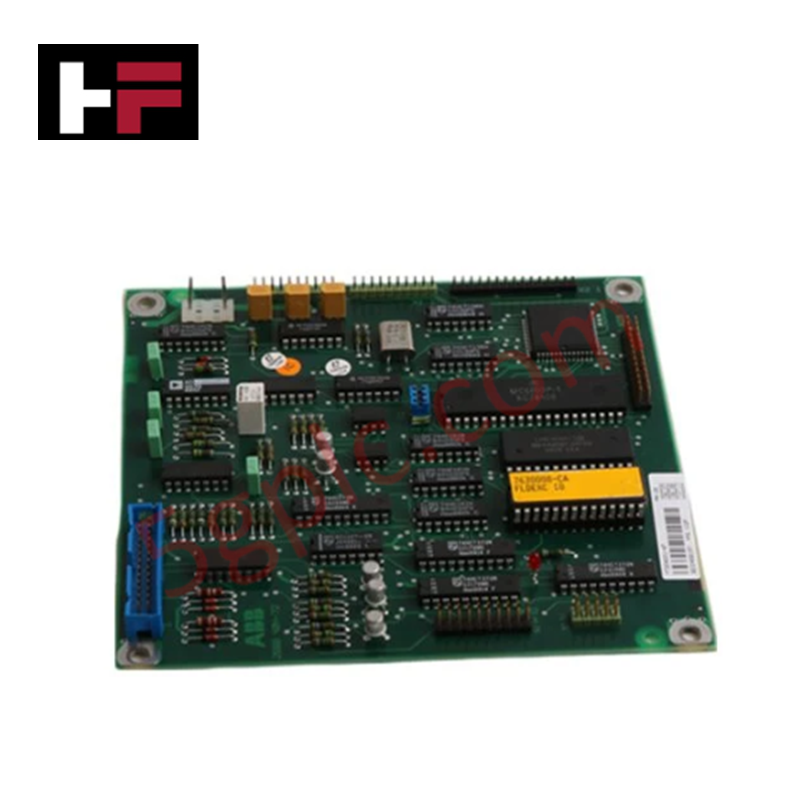

Die ABB YPQ102F YT204001-KF, auch als YPQ102F-Feldsteuerungsplatine katalogisiert, dient als dedizierte Hardwarekomponente zur Ausführung von Feldlogik und zur Signalweiterleitung innerhalb von ABB-Prozessautomatisierungsarchitekturen. Die Leiterplatte wird direkt in lokalen Steuerungsracks oder Feldgehäusen montiert und verarbeitet Feld-E/A-Signale, wobei physische Sensordaten in digitales Feedback für die zentrale Verarbeitung umgewandelt werden.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | YPQ102F YT204001-KF |
| Marke | ABB |
| Herkunft | Schweden |
| Produkttyp | Feldsteuerungsplatinen |
| Signalverarbeitung | Weiterleitung analoger und digitaler Feld-Ein-/Ausgänge |
| Abmessungen | 16 cm x 15,5 cm x 8 cm |
| Gewicht | 0,32 kg |
| Betriebstemperatur | 0 bis +55 °C (standardmäßige Umgebungstemperatur im Schaltschrank) |
| Leistungsaufnahme | Betriebsstromversorgung über Backplane oder Klemmenbus |
Kommunikationsgeschwindigkeit des Backplane-Busses und deterministische Netzwerke
Die Platine stellt eine Echtzeitverbindung zu den Systembussen her und ermöglicht dadurch eine hohe Kommunikationsgeschwindigkeit des Backplane-Busses über verteilte Steuerungsabgänge hinweg. Eine stabile Impedanz der Signalführungen gewährleistet eine geringe Störanfälligkeit in deterministischen Profinet- und EtherNet/IP-Netzwerken. Dadurch werden eine systemweite Skalierung der E/A-Dichte sowie die Kompatibilität des Firmware-Flash-Speichers mit älteren und aktuellen ABB-Steuerungsracks sichergestellt.
Häufig gestellte Fragen
F: Unterstützt die YPQ102F-Platine den Hot-Swap-Betrieb während des laufenden Betriebs?
A: Der Modulaustausch muss im spannungslosen Zustand oder bei abgeschaltetem lokalen Rack erfolgen, um elektrische Transienten an den Steckverbindern des Backplane-Busses zu vermeiden.
F: Wie wird die Feldsignalverkabelung an der YPQ102F-Baugruppe geerdet?
A: Die Schirmungen der Feldverkabelung müssen an der Systemerdungsschiene in der Nähe der Klemmenblöcke angeschlossen werden, um Gleichtaktstörungen auf den Eingangs-/Ausgangsleitungen zu minimieren.
Richtlinien für die Feldinstallation
- Antistatische Handhabung: Legen Sie ein geerdetes ESD-Handgelenkband an, bevor Sie die YPQ102F-Platine aus ihrer Schutzverpackung nehmen, um Schäden durch elektrostatische Entladung zu verhindern.
- Einsetzen der Platine: Richten Sie die Kartenkanten an den Montageschlitzen des Gehäuses aus und stecken Sie die Steckverbinder fest in die Backplane-Buchse.
- Befestigung: Ziehen Sie die Halteschrauben der Platine fest an, um einen durchgängigen Erdungsbezug sicherzustellen und ein mechanisches Lösen durch Vibrationen zu verhindern.
- Klemmenverdrahtung: Führen Sie die Feldkabel entfernt von Hochspannungs-Wechselstromleitungen und halten Sie die Signal-Schleifenverdrahtung getrennt, um elektromagnetische Störungen zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
