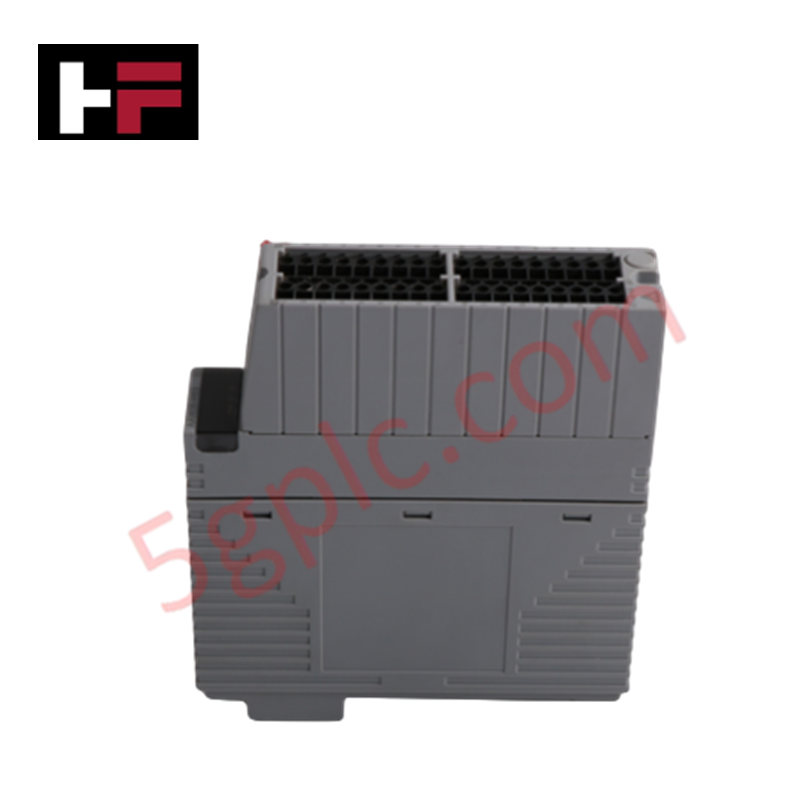

Yokogawa AAI835-S00/K4A00 CENTUM VP Isoliertes Strom-Eingangsmodul

Produktübersicht

Das Yokogawa AAI835-S00/K4A00 bietet hochdichte, 16-kanalige isolierte Strom-Eingangsfähigkeiten für die CENTUM VP und CS 3000 Distributed Control Systems (DCS). Dieses Modul ist spezialisiert auf die Erfassung von 4 bis 20 mA DC-Signalen mit Schwerpunkt auf Hochspannungsisolation, wodurch das System-Backplane vor elektrischen Störungen auf der Feldseite geschützt wird. Es dient als entscheidende Komponente zur Datenerfassung für groß angelegte Prozessindustrien, die maximale Signalqualität erfordern.

Teilenummer-Aufschlüsselung: AAI835-S00/K4A00

Die alphanumerische Kodierung von Yokogawa definiert die spezifische elektrische Hardware und Schnittstellenkonfigurationen:

• AAI835: Basismodell für isolierten Stromeingang (4 bis 20 mA, 16 Kanäle).

• -S: Standard-Leistungsmerkmal.

• 0: Standardtyp ohne Explosionsschutz (Allgemeiner Zweck).

• 0: Grundlegende Funktionsspezifikation für Standardbetriebsumgebungen.

• /K4A00: Enthält den KS-Kabelschnittstellenadapter zur Verbindung mit der AEA4D Anschlussplatine.

Technische Spezifikationen

Wir liefern dieses Modul in 100 % fabrikneu und im Originalzustand für eine sofortige Systemintegration.

Technische Vorteile

• Überlegene Isolationsbarriere: Im Gegensatz zu Standardmodulen bietet das AAI835 eine enorme Spannungsfestigkeit von 1500 V AC. Diese Schutzschicht verhindert katastrophale Systemausfälle, die durch Erdschleifen, Hochspannungsspitzen oder starke elektromagnetische Störungen (EMI) auf der Feldseite verursacht werden.

• Schnelle Wartung über KS-Schnittstelle: Die Option /K4A00 verwendet eine KS-Kabelschnittstelle anstelle herkömmlicher Schraubklemmen. Dieses Design ermöglicht Technikern den Hot-Swap von Modulen oder das Aktualisieren der Verkabelung an einer separaten Anschlussplatine, was den Arbeitsaufwand im Schaltschrank und Ausfallzeiten erheblich reduziert.

• Hohe Dichte der Überwachung: 16 isolierte Kanäle auf einer einzigen Steckplatzfläche optimieren den Platz im Schaltschrank. Diese hohe Dichte reduziert die Gesamtanzahl der I/O-Knoten, die für großflächige Raffinerien oder Chemieanlagen benötigt werden, und senkt so die Gesamtbetriebskosten.

• Robuste Signalstabilität: Fortschrittliche interne Filtertechnik entfernt hochfrequentes Rauschen aus der 4-20 mA Schleife. Dies gewährleistet, dass der Steuerprozessor ein stabiles, „sauberes“ Signal erhält, was eine präzisere PID-Regelung und vorhersehbareres Prozessverhalten ermöglicht.

Häufig gestellte Fragen

• Was ist der Hauptunterschied zwischen dem AAI835 und dem AAI135?

  Das AAI835 bietet eine deutlich höhere Isolation (1500 V AC) im Vergleich zum AAI135 (500 V AC). Verwenden Sie das AAI835 in Umgebungen mit starker elektrischer Ausrüstung, in denen häufig Hochspannungsstörungen oder potenzielle Erdverschiebungen auftreten.

• Kann ich das AAI835-S00/K4A00 zur Versorgung von 2-Draht-Sendern verwenden?

  Das AAI835 fungiert als Stromsenke (Signalempfänger). Wenn Ihre Feldgeräte die Schleifenversorgung direkt vom I/O-Modul benötigen, müssen Sie möglicherweise eine externe 24 V DC Schleifenstromversorgung einsetzen oder die AAI143-Serie in Betracht ziehen.

• Ist der /K4A00 Adapter vormontiert?

  Ja, der /K4A00 Adapter ist werkseitig am Modul montiert. Dadurch können Sie sofort ein Standard-KS1- oder KS2-Kabel anschließen, um das Modul mit Ihrer AEA4D Anschlussplatine zu verbinden.

• Ist dieses Modul für redundante Konfigurationen geeignet?

  Absolut. In Kombination mit einem zweiten AAI835 in einem redundant-fähigen I/O-Nest bieten die Module nahtlosen Ausfallschutz. Fällt das primäre Modul aus, übernimmt das sekundäre Modul ohne Unterbrechung des Prozesssteuersignals.
