Produktdetails

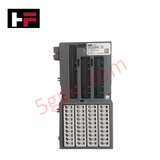

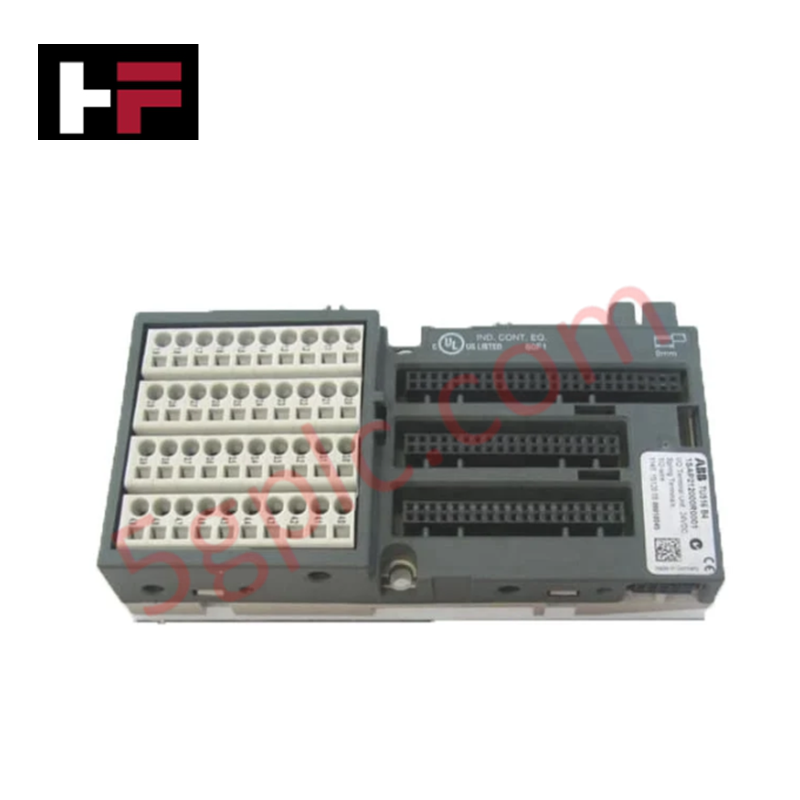

Ausgelegt für die digitale und analoge 24-VDC-Signalverteilung in S600- und S500-Plattformen ermöglicht das ABB TU616 (TU616 I/O-Klemmengerät) die direkte physische und elektrische Ausführung. Die Hardwareeinheit schließt die Leiter der Feldinstrumente über werkzeuglose Federklemmen an und stellt die elektrische Verbindung zu den darunterliegenden System-Backplane-Bussen her.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TU616 |
| Marke | ABB |
| Herkunft | Globale Produktionsstätten |
| Gewicht | 0.17 kg |
| Abmessungen | 67.5 mm x 40 mm x 135 mm |
| Betriebstemperatur | -20 deg C bis +60 deg C |
| Leistungsaufnahme | Passives Bauteil (0 W) |
| Signalschnittstellen | 24 VDC digital und analog |
| Klemmentyp | Federzugklemmen |
| Montageart | DIN-Schiene oder direkte Panelmontage |
| Systemkompatibilität | ABB S600- und S500-I/O-Systeme |
Kommunikationsgeschwindigkeit des Backplane-Busses und Skalierung der I/O-Dichte
Das TU616-Klemmengerät erhält die Kommunikationsgeschwindigkeit des Backplane-Busses auch bei I/O-Konfigurationen mit hoher Dichte aufrecht. Das für kompakte Schaltschranklayouts ausgelegte Gerät optimiert die Skalierung der Schaltschrank-I/O-Dichte, indem es digitale und analoge 24-VDC-Feldverdrahtungen auf einer Grundfläche von 67.5 mm sicher aufnimmt. Integrierte interne Leitungsführungen verringern Übersprechen und Störungen aus dem Feld und gewährleisten eine konsistente Signalübertragung zu den Verarbeitungsmodulen, während zugleich eine breite Firmware-Flash-Kompatibilität mit den angeschlossenen Controller-Plattformen erhalten bleibt.
Häufig gestellte Fragen
F: Verbraucht das TU616-Klemmengerät elektrische Energie über die Backplane?
A: Nein. Das TU616 dient als passive physische Verdrahtungsbasis und Klemmen-Schnittstelle und arbeitet mit einer Leistungsaufnahme von 0 W.
F: Können an der TU616-Basis angeschlossene I/O-Module während des Betriebs eines aktiven Regelkreises im laufenden Betrieb ausgetauscht werden?
A: Die Systemversorgung und die 24-VDC-Feldversorgungsleitungen müssen vor dem Ein- oder Ausstecken von I/O-Modulen getrennt werden, um Kontaktlichtbögen oder Signalspitzen auf der Backplane zu verhindern.
F: Welche Montagekonfigurationen unterstützt das TU616-Gehäuse?
A: Die Klemmenbasis wird direkt auf Standard-DIN-Schienen mit 35 mm aufgeschnappt oder mit geeigneten Befestigungselementen direkt an der Montageplatte befestigt.
Richtlinien für die Installation im Feld
Führen Sie bei der Schaltschrankmontage die folgenden Installationsschritte aus:
- Mechanische Montage: Rasten Sie die TU616-Basis fest auf der 35-mm-DIN-Schiene ein oder befestigen Sie sie mit geeigneten Montageelementen an der Montageplatte.
- Überprüfung der Erdung: Stellen Sie sicher, dass die DIN-Schiene oder die Metalloberfläche ordnungsgemäß mit der Schutzerdungs-(PE-)Sammelschiene verbunden ist, um durchgängige Erdungsrückwege herzustellen.
- Leiteranschluss: Führen Sie abisolierte Feldleiter direkt in die Federzugklemmen ein. Drücken Sie den Federmechanismus nur zum Lösen verriegelter Leiter mit einem Standardschraubendreher herunter.
- Zugentlastung und Leitungsführung: Bündeln Sie eingehende 24-VDC-Feldkabel und sichern Sie sie mit Kabelbindern, um mechanische Belastungen an den Klemmenanschlusspunkten zu verhindern.
