Produktdetails
Produktbeschreibung

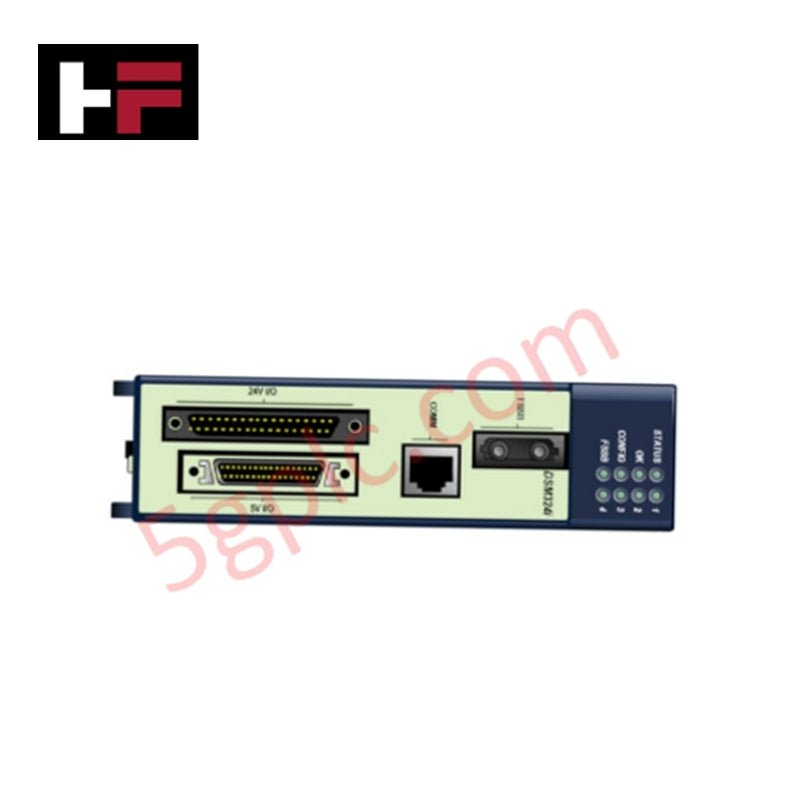

Das IC693DSM324 ist ein Bewegungssteuerungsmodul, das für die SPS-Familie GE Fanuc Series 90-30 entwickelt wurde und auch mit PACSystems RX3i kompatibel ist. Dieses Einsteckmodul unterstützt bis zu vier Bewegungsachsen und bietet präzise Steuerung für Automatisierungssysteme, die erweiterte Bewegungsfunktionen benötigen. Mit Diagnose-LEDs, mehreren Kommunikationsanschlüssen und flexiblen Montageoptionen ist es für die Integration sowohl in Haupt- als auch Erweiterungsrahmen konzipiert.
Technische Daten
-
Hersteller: GE Fanuc
-
Produktlinie: Series 90-30
-
Teilenummer: IC693DSM324
-
Produkttyp: Bewegungssteuerungsmodul
-
Gewicht: 0,63 lbs (0,28 kg)
-
Steckplatzbreite: Ein Steckplatz
-
Stromversorgung: +5 VDC
-
Backplane-Stromaufnahme: 860 mA bei 5 VDC
-
Anzahl der Bewegungsachsen: 4
-
Encoder-Versorgungsstrom: 500 mA
-
Maximale Module pro System:
-
Series 90-30: Bis zu 20 Module
-
PACSystems RX3i: Bis zu 32 Module
-
Kompatible CPUs: CPU 350, CPU 352, CPU 360, CPU 363, CPU 364, CPU 374
-
Unterstützte Netzteile: PWR 321, 322, 328, 330, 331
-
Montageort: Hauptrahmen, Erweiterung oder Fernbasisplatte
-
LED-Anzeigen: STATUS, OK, CONFIG, FSSB sowie Achsanzeigen (1–4)
-
Betriebsmodi: Standardmodus, Follower-Modus
-
Kommunikationsanschlüsse:
-
24 VDC I/O: 36-poliger D-Sub-Anschluss
-
5 VDC I/O: 36-poliger D-Sub-Anschluss
-
COM-Anschluss: RJ45 FSSB-Anschluss
-
Betriebstemperatur: 0–60 °C (32–140 °F)
-
Lagerungstemperatur: -40–85 °C (-40–185 °F)
-
Produktlebenszyklus: Eingestellt
Anwendungsszenarien
-
Bewegungssteuerungssysteme: Bietet Achssteuerung für Robotik, Verpackung und Materialhandling.
-
Flexible Integration: Unterstützt die Installation in Series 90-30- und PACSystems RX3i-Rahmen.
-
Diagnose: LED-Anzeigen erleichtern Fehlersuche und Systemüberwachung.
-
Skalierbare Systeme: Mehrere Module können für komplexe Bewegungsanwendungen installiert werden.
FAQ
F: Wie viele Bewegungsachsen unterstützt das IC693DSM324? A: Es unterstützt bis zu vier Bewegungsachsen pro Modul.
F: Ist das Modul mit PACSystems RX3i kompatibel? A: Ja, es kann in RX3i-Systemen mit bis zu 32 Modulen verwendet werden.
F: Welche Diagnosefunktionen sind verfügbar? A: LED-Anzeigen für Status, Konfiguration, FSSB und jede Achse.
F: Wird das IC693DSM324 noch produziert? A: Nein, es wurde eingestellt.
