Produktdetails

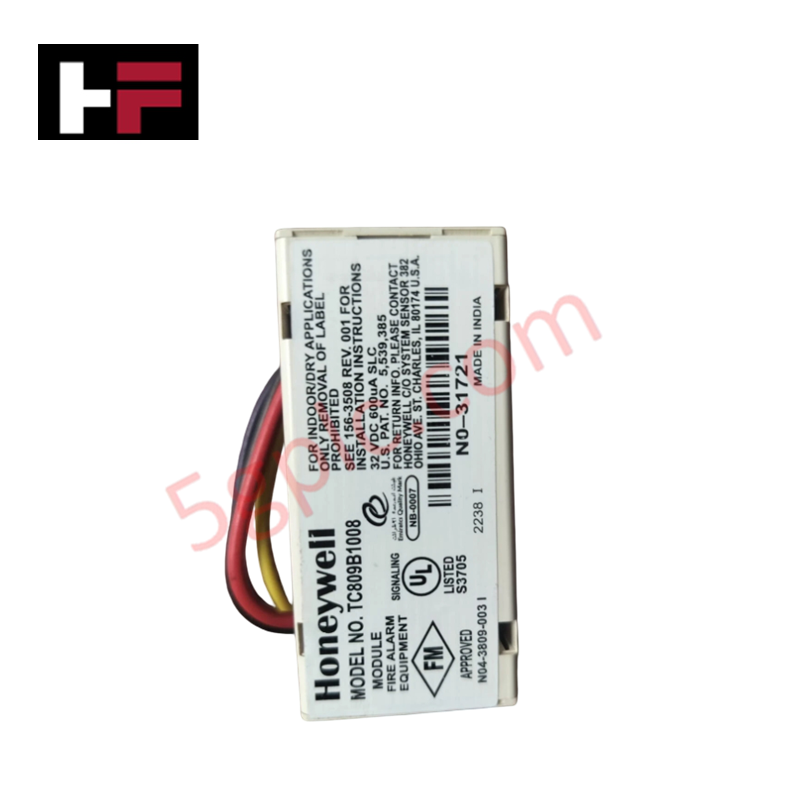

Der Honeywell TC809B1008, auch als TC809B1008-Miniüberwachungsmodul katalogisiert, dient als dedizierte Hardwarekomponente zur Überwachung von Feldgeräten mit Schließerkontakten innerhalb intelligenter, zweidrahtiger Signalstromkreisnetzwerke. Er ermöglicht die direkte physische Überwachung, indem er Initiatorgerätestromkreise (IDC) überwacht und Änderungen des Kontaktstatus an die Hauptschleifensteuerung meldet.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TC809B1008 |
| Marke | Honeywell |
| Herkunft | Industriestandard-Baugruppe |
| Gewicht | 0.2 kg |
| Abmessungen | Kompaktes Mini-Modul (passt in eine Unterputzdose mit einfachem Geräteeinsatz) |
| Betriebstemperatur | 0 bis 49 deg C |
| Leistungsaufnahme | Versorgung über die SLC-Schleife (Betriebsspannung 15-32 VDC) |
| Eingangsstromkreis | 2-Draht-Initiatorgerätestromkreis (IDC) |
| Gerätekompatibilität | Feldgeräte mit Schließerkontakten |
| Adressierung | Integrierte Drehschalter mit Dekaden |
| Abschlusswiderstand | 47k ohms |
| Max. IDC-Verdrahtungswiderstand | 40 ohms |
| Betriebsfeuchtigkeit | 10% bis 93% rF, nicht kondensierend |
4-20-mA-HART-Schleifenprotokoll und galvanische Trennung zwischen Kanälen
Der TC809B1008 ist mit intelligenten Steuerungsschleifen verbunden, die über Zweidraht-Kommunikationskanäle betrieben werden. Integrierte Filter- und Verfahren zur kanalweisen Trennung schützen die interne Überwachungsschaltung vor elektromagnetischen Störungen (EMI) und transienten Erdströmen, die entlang langer Signalleitungen entstehen. Die überwachte Schleife verwendet ein Netzwerk mit einem 47k-ohm-Abschlusswiderstand (EOL), um aktive Alarmzustände, normale Bereitschaftsmodi und Unterbrechungen der Verdrahtung zu unterscheiden, und überträgt diskrete Statusdaten ohne Signalverschlechterung an den zentralen Prozessknoten.
Häufig gestellte Fragen
F: Wie wird die Schleifenadresse am TC809B1008-Modul eingestellt?
A: Das Modul verfügt über integrierte Drehschalter mit Dekaden am Gehäuse, über die sich die eindeutige SLC-Schleifenadresse direkt manuell einstellen lässt.
F: Wie hoch ist der maximal zulässige Verdrahtungswiderstand für den überwachten Eingangsstromkreis?
A: Der Initiatorgerätestromkreis (IDC) unterstützt einen maximalen Leitungswiderstand von 40 ohms und verwendet zur Überwachung des Stromkreises einen 47k-ohm-Abschlusswiderstand.
F: Welche Stromquelle ist für den Betrieb des TC809B1008 erforderlich?
A: Das Modul bezieht seine erforderliche Betriebsspannung (15-32 VDC) direkt aus der zweidrahtigen Signalstromkreis-Schleife und benötigt keine lokale externe Stromversorgung.
Richtlinien für die Installation vor Ort
- Stellen Sie die zugewiesene Adresse am Modul vor der physischen Montage über die Drehschalter mit Dekaden ein.
- Schließen Sie die Kabel des zweidrahtigen Signalstromkreises (SLC) unter Beachtung der korrekten Polarität an die vorgesehenen Eingangsklemmen an.
- Verdrahten Sie das Feldgerät mit Schließerkontakt mit den Leitungen des Initiatorgerätestromkreises (IDC) und installieren Sie den vorgeschriebenen 47k-ohm-EOL-Widerstand über den äußersten Klemmen.
- Setzen Sie das kompakte Modulgehäuse direkt in die einfache elektrische Unterputzdose hinter dem überwachten Feldgerät ein und sichern Sie alle Rohrverbindungen, um ein Scheuern der Drähte zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
