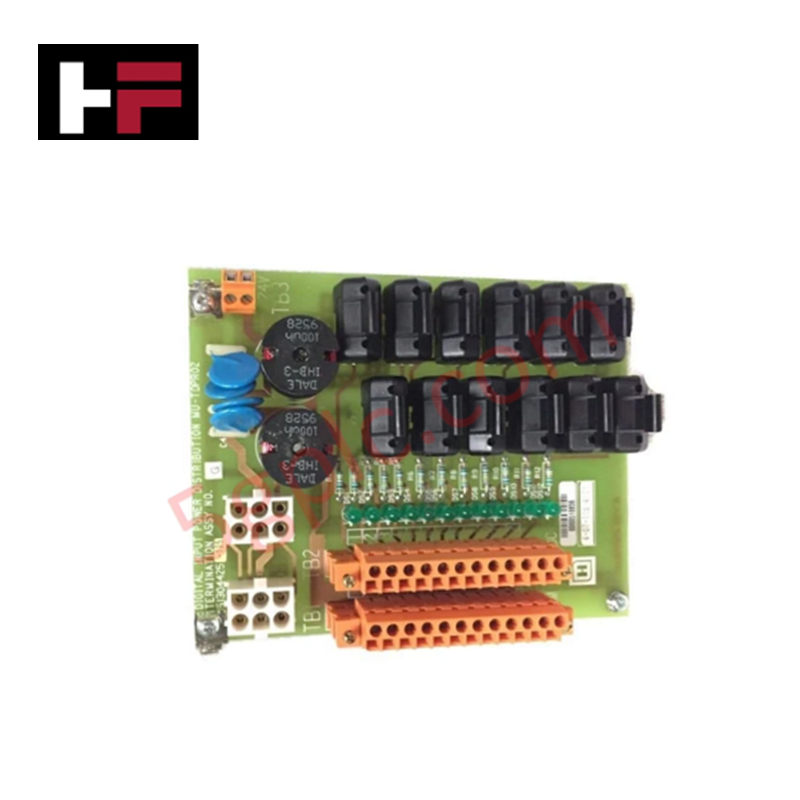

Honeywell MU-TDPR01 Baugruppe zur Stromverteilung für Digitaleingänge

Die Honeywell MU-TDPR01, auch als MU-TDPR01-Baugruppe für die Stromanschlussbeendigung digitaler Eingänge katalogisiert, dient als dedizierte Hardwarekomponente zur Stromführung und Signalbeendigung innerhalb von Honeywell-Experion-PKS-Plattformen. Sie führt die 24-VDC-Feldspeisespannung und terminiert diskrete Signalpfade über 16 digitale Eingangskanäle. Die passive Anschluss-Hardware stellt eine feste Potenzialreferenz für Feldkontaktkreise bereit, verhindert Übersprechen in der Verdrahtung und vereinfacht hochdichte Schaltschrankanschlüsse.

Hardwarespezifikationen

Prozesssteuerung und Isolierung von Feldsignalen

Die MU-TDPR01 stellt eine systematische Signalreferenzierung und Stromverteilung zur Unterstützung von 16 diskreten Feld-Eingangskreisen bereit. Die passive Verteilerbaugruppe ist für die Integration neben hochdichten DCS-Racks und Architekturen mit 4-20-mA-HART-Schleifenprotokoll ausgelegt und isoliert Stromverteilungsbusse zur Unterdrückung transienter Störungen. Hochdichte Feldanschlüsse führen die 24-VDC-Speisespannung direkt zu den Feldkontakten und gewährleisten gleichzeitig eine stabile Signalisolierung zur Steuerungshardware.

Häufig gestellte Fragen

F: Benötigt die MU-TDPR01 dedizierte aktive Versorgungseingänge für die interne Verarbeitung?

A: Nein. Die MU-TDPR01 arbeitet als passive Stromverteilungsbaugruppe ohne aktive Verarbeitungslogik und verbraucht typischerweise weniger als 2 W, um die Speisung der Feldschleifen zu verteilen.

F: Kann die Feldverdrahtung an der MU-TDPR01 geändert werden, während die System-Backplane weiterhin unter Spannung steht?

A: Vor dem Anschließen oder Trennen von Feldleitungen müssen die entsprechenden Feldversorgungskreise oder das E/A-Rack spannungsfrei geschaltet werden, um versehentliche Kurzschlüsse zwischen den Anschlussklemmen zu verhindern.

Richtlinien für die Feldinstallation

• Schaltschrankmontage: Befestigen Sie die Baugruppe sicher auf Montageplatten in einem sauberen, trockenen Steuerungsschaltschrank, der vor industriellen Vibrationen geschützt ist.
• Elektrische Sicherheit: Schalten Sie die angeschlossenen Feldversorgungen und E/A-Racks vor Wartungsarbeiten oder dem Anschließen der Feldverdrahtung spannungsfrei.
• Leitungsanschluss: Vercrimpen Sie die Leiter mit geeigneten Aderendhülsen, bevor Sie sie in den Klemmenblöcken befestigen, um mechanisch stabile und elektrisch widerstandsarme Verbindungen zu gewährleisten.
• Kabeltrennung: Führen Sie diskrete Feld-Eingangsleitungen in separaten Verdrahtungskanälen und entfernt von Hochspannungs-AC-Leitungen, um elektromagnetische Störungen zu unterdrücken.
• Überprüfung der Erdung: Verbinden Sie alle gemeinsamen Signalrückleitungen und Klemmen-Schirmanschlüsse gemäß den Experion-Verdrahtungsstandards direkt mit der Schaltschrank-Erdungsschiene.
