Produktdetails

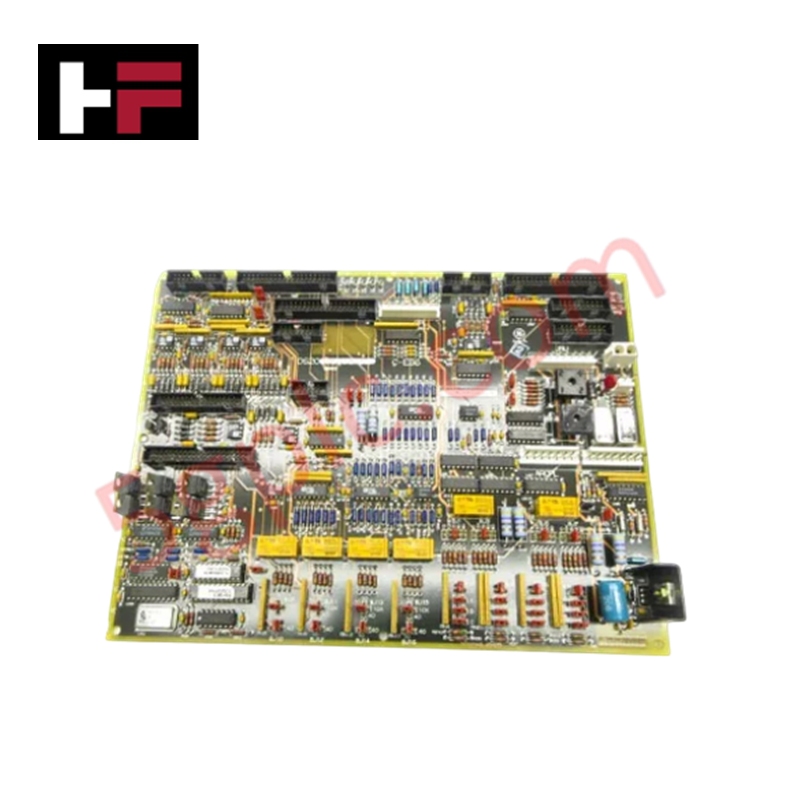

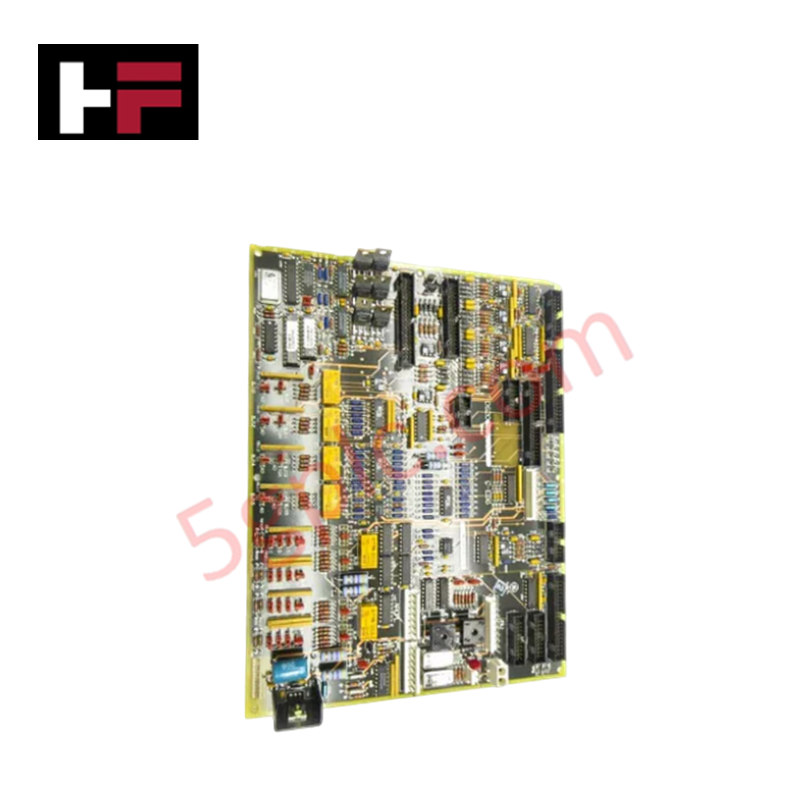

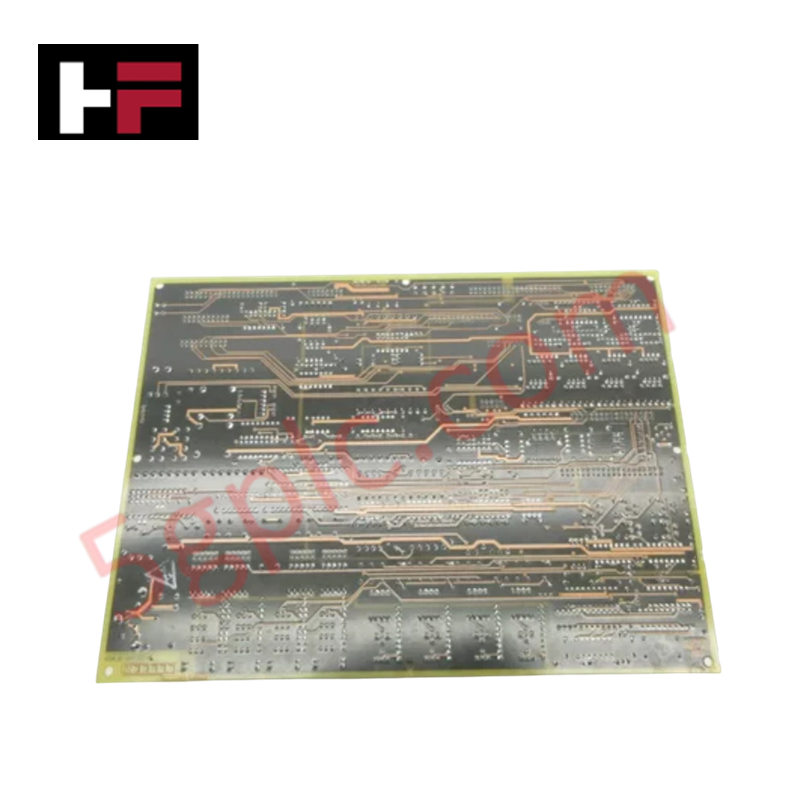

Die GE DS200TCQCG1B, auch als DS200TCQC Analog-I/O-Erweiterungsplatine katalogisiert, fungiert als dedizierte Hardwarekomponente zur Signalaufbereitung und Skalierung innerhalb der Mark V LM Speedtronic-Steuerungssysteme.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200TCQCG1B |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 0,45 kg |
| Abmessungen | 23,8 cm x 8,6 cm |
| Betriebstemperatur | -30 °C bis 65 °C |
| Stromversorgung | 28 VDC |
| I/O-Kapazität | 6 Eingänge, 2 Ausgänge |
Backplane-Bus-Kommunikation und Signalaufbereitung
Die DS200TCQCG1B bietet Aufbereitung für analoge Signale, die von Anschlussplatinen kommen, einschließlich LVDT/LVDR-Anregung und Skalierung von Megawatt-Wandler-Eingängen. Der Datenaustausch mit der STCA-Platine erfolgt über den 19PL-Stecker, während Hochdruck-Wellen-Drehzahlsignale über den JE-Stecker an die TCQA-Platine weitergeleitet werden. Die Platine unterstützt präzise Skalierung von Impulsraten-Eingängen und Flüssigbrennstoff-Durchflusssignalen. Die Backplane-Kommunikation wird durch deterministische IONET-Abschlusswiderstände aufrechterhalten, sofern die optionale 21>-Funktion installiert ist. Firmware-ähnliche Anpassungen werden über Hardware-Jumper gesteuert, die den Servoaustrittsstrombereich, die Rückkopplungsskalierung und die Spannungsversorgung der Näherungssensoren (P15/N15) definieren.
Häufig gestellte Fragen
F: Kann der Servoaustrittsstrombereich über Softwareeinstellungen geändert werden?
A: Nein. Der Servoaustrittsstrombereich und die Rückkopplungsskalierung werden ausschließlich über die ersten 16 Hardware-Jumper auf der TCQC-Platine konfiguriert. Eine softwarebasierte Einstellung dieser physischen Signalparameter wird nicht unterstützt.
F: Welche Funktion haben die Jumper BJ18 und BJ20?
A: Die Jumper BJ18 und BJ20 begrenzen die Versorgungsspannung (P15 und N15) für die Näherungssensoren. Diese müssen entsprechend den Anforderungen der jeweiligen Anwendung korrekt eingestellt werden, um Überspannungen oder Signalfehler zu vermeiden.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass das Mark V-System vor dem Einsetzen der Platine spannungsfrei ist, um elektrische Transienten zu vermeiden, die den 28 VDC-Stromkreis beschädigen könnten.
- Überprüfen Sie alle Hardware-Jumper-Konfigurationen (J1 bis J36, BJ17-BJ24, JP38, JP39) anhand der Original-Design-Dokumentation, bevor das Modul in Betrieb genommen wird.
- Sichern Sie das Modul mit der mitgelieferten Befestigungshardware im Rack, um eine ordnungsgemäße Verbindung der Backplane-Stecker zu gewährleisten.
- Führen Sie Signalkabel von den Anschlussplatinen zu den vorgesehenen Jx- und JE-Steckern und achten Sie darauf, die Abschirmung beizubehalten, um elektromagnetische Störungen der niederpegeligen analogen Eingänge zu verhindern.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
