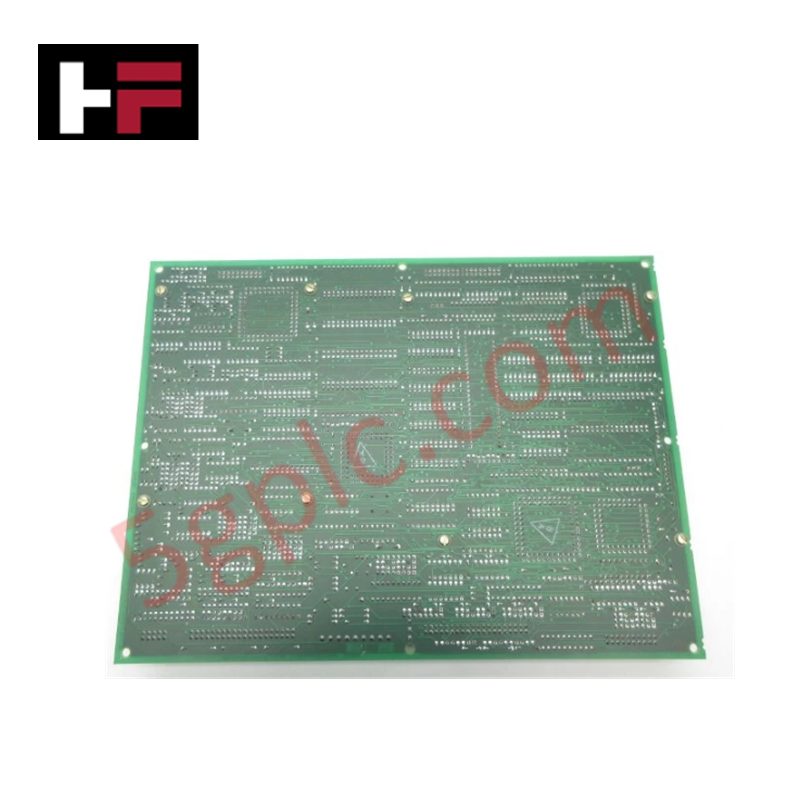

Konfiguriert für die Hochgeschwindigkeitsregelung von Motoren und Antrieben in Mark V-Steuerungssystemen, bietet das GE DS200SDCCG4A (DS200SDCCG4A Steuerplatine) die direkte physische Ausführung von Antriebssteuerungs-, Motorsteuerungs- und Ko-Bewegungsverarbeitungsaufgaben.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200SDCCG4A |
| Marke | GE (General Electric) |
| Herkunft | USA |
| Betriebstemperatur | Standard industrieller Bereich |
| Mikroprozessoren | 80C186 (DCP), 80C196 (MCP), TMS320C25 (CMP) |
| Speicher | 4 x EPROM, 1 x EEPROM |
Backplane-Bus-Kommunikation und deterministische Verarbeitung
Das DS200SDCCG4A verwendet drei verschiedene 16-Bit-Mikroprozessoren, die über Dual-Port-RAM (DPR) verbunden sind, um eine deterministische Kommunikation über die Mark V-Backplane sicherzustellen. Der Drive Control Processor (DCP) übernimmt Systemebenenoperationen, während der Motor Control Processor (MCP) die Innenregelung des Stroms steuert. Für rechenintensive Aufgaben nutzt der Co-motion Processor (CMP) einen TMS320C25-Digital-Signalprozessor. Die Firmware-Flash-Kompatibilität wird über onboard EPROM-Sockel verwaltet, wobei standortspezifische Kalibrierungsparameter im U9 EEPROM gespeichert sind. Präzise Adressdekodierung und DMA-Steuerung gewährleisten eine stabile Backplane-Bus-Kommunikationsgeschwindigkeit während komplexer AC/DC-Motorantriebssequenzen.
Häufig gestellte Fragen
F: Können die Speicherchips (EPROM/EEPROM) während des Systembetriebs hot-swapped werden?
A: Nein. Speicherchips in den Sockeln dürfen nur bei ausgeschalteter Karte ausgetauscht werden. Ein Hot-Swap dieser Komponenten während des aktiven Antriebs führt zu sofortigem Steuerungsversagen und möglicher Beschädigung der Konfigurationsdaten.
F: Wie wird der CMP-Prozessor innerhalb der SDCC-Architektur genutzt?
A: Der CMP (U35) wird nur für Motorsteuerungsalgorithmen aktiviert, die eine Rechenleistung erfordern, die über die Fähigkeiten des MCP hinausgeht. Er kommuniziert ausschließlich mit seinem dedizierten Dual-Port-RAM und EPROM, um eine Hochgeschwindigkeitsausführung von rechenintensiven Steuerungsschleifen zu gewährleisten.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass das Steuerungssystem vollständig spannungsfrei ist, bevor Sie die DS200SDCCG4A-Karte in den Mark V-Schrank einsetzen oder herausnehmen.
- Überprüfen Sie, dass alle Jumper-Einstellungen auf der Ersatzplatine der Originalkonfiguration entsprechen, um Konflikte bei der I/O-Skalierung zu vermeiden.
- Fassen Sie die Platine nur an den Kanten oder der Frontplatte an, um Schäden durch elektrostatische Entladung (ESD) an den Mikroprozessoren und Speicherchips zu vermeiden.
- Nach der Installation bestätigen Sie, dass das EEPROM (U9) die korrekten standortspezifischen Parameter enthält, da die neue Platine nicht mit den spezifischen Abstimmungskonstanten des zu ersetzenden Antriebs vorkonfiguriert ist.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
