Produktdetails

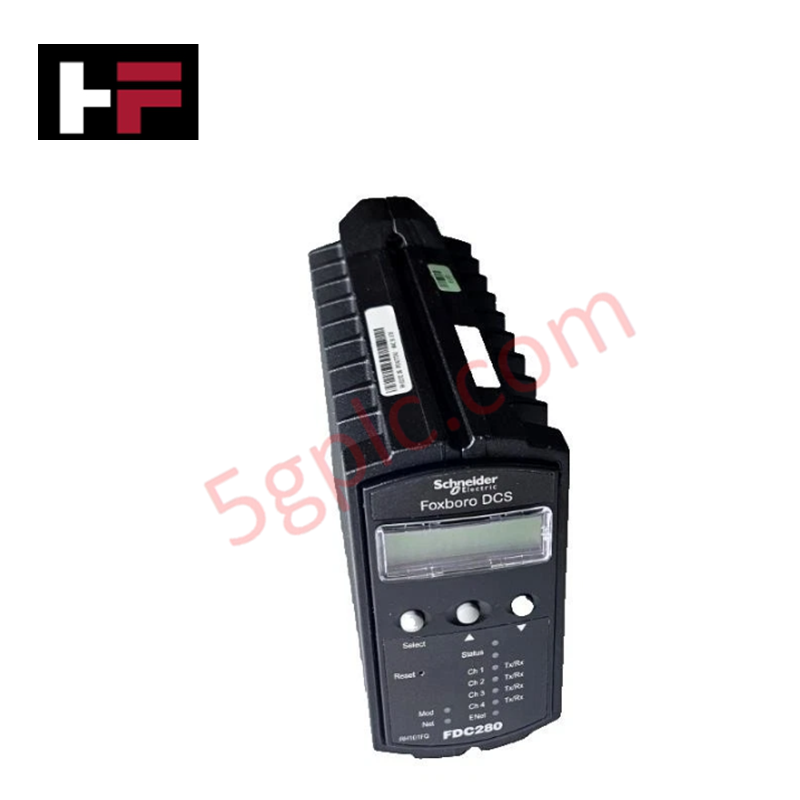

Der Foxboro FDC280 RH101FQ, auch als RH101FQ-Feldgerätesteuerung katalogisiert, ist eine dedizierte Hardwarekomponente zur deterministischen Ausführung von Steuerungslogik und zur Verwaltung der Feldkommunikation in Echtzeit innerhalb von EcoStruxure Foxboro Distributed Control System-Plattformen. Das Gerät verarbeitet digitale und analoge Regelkreise über interne Hochgeschwindigkeitsbusverbindungen und koordiniert aktiv die Kommunikation zwischen übergeordneten Bedienerstationen und im Feld installierten Messgeräten.
Hardwarespezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | FDC280 RH101FQ |
| Marke | Foxboro |
| Herkunft | Standardfertigungsstätte |
| Gewicht | 0.8 kg |
| Abmessungen | 105 mm x 51.8 mm x 147 mm |
| Betriebstemperatur | 0 deg C bis 60 deg C (32 deg F bis 140 deg F) |
| Leistungsaufnahme | max. 12 W |
| Systemkompatibilität | EcoStruxure Foxboro DCS / I/A Series |
| Gehäusetyp | DIN-Schienen-/Grundplatten-Montagemodul |
| Kommunikationsanschlüsse | Duale Ethernet-/Controller-Busverbindungen |
4-20 mA-HART-Regelkreisprotokoll und Kanal-zu-Kanal-Isolierung
In Prozesssteuerungsarchitekturen ist die Steuerung direkt mit Remote-I/O-Subsystemen verbunden, die Geräte mit 4-20 mA-HART-Regelkreisprotokoll, FOUNDATION-Fieldbus-Segmente und Profibus-PA-Netzwerke unterstützen. Die internen Leiterplattenlayouts umfassen galvanische Kanal-zu-Kanal-Isolierung und optische Barrieren an den Kommunikationsschnittstellen, um Erdschleifen zu vermeiden, elektromagnetische Störungen zu unterdrücken und die internen Verarbeitungskerne vor transienten Spannungen auf der Feldseite zu schützen.
Häufig gestellte Fragen
F: Unterstützt der FDC280 RH101FQ den Austausch im laufenden Betrieb innerhalb einer redundanten Grundplatte?
A: Ja, einzelne Steuerungsmodule können im laufenden Betrieb von einer Grundplatte mit zwei Steckplätzen entfernt und ersetzt werden, ohne die Ausführung des aktiven redundanten Partners zu unterbrechen.
F: Wie handhaben redundante RH101FQ-Steuerungen die Datenbanksynchronisierung während einer Umschaltung im Fehlerfall?
A: Die gekoppelten Module spiegeln kontinuierlich die Ausführung der Steuerungslogik und die Speicherregister über eine dedizierte Hochgeschwindigkeits-Synchronisierungsverbindung. Dadurch wird bei einem Ausfall der primären Hardware eine stoßfreie Umschaltung gewährleistet.
Richtlinien für die Installation vor Ort
- Montieren Sie die Steuerung sicher auf einer zugelassenen DIN-Schiene oder einer speziellen Grundplatte mit zwei Steckplätzen in einem industriellen Schaltschrank. Achten Sie dabei auf eine vertikale Ausrichtung, damit die Luft natürlich zirkulieren kann.
- Verbinden Sie die dafür vorgesehene Gehäuse-Erdungsklemme direkt über ein geflochtenes Kupferband mit niedriger Impedanz mit der Schaltschrank-Erdungsschiene, um die elektromagnetische Abschirmung sicherzustellen.
- Stellen Sie sicher, dass die Umgebungstemperatur im Gehäuse bei Dauerbetrieb unter Volllast die obere Temperaturgrenze von 60 deg C nicht überschreitet.
- Prüfen Sie alle Kommunikations-Patchkabel und Stromversorgungs-Klemmenstecker auf sicheren mechanischen Halt und eine geeignete Zugentlastung.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
