Produktdetails

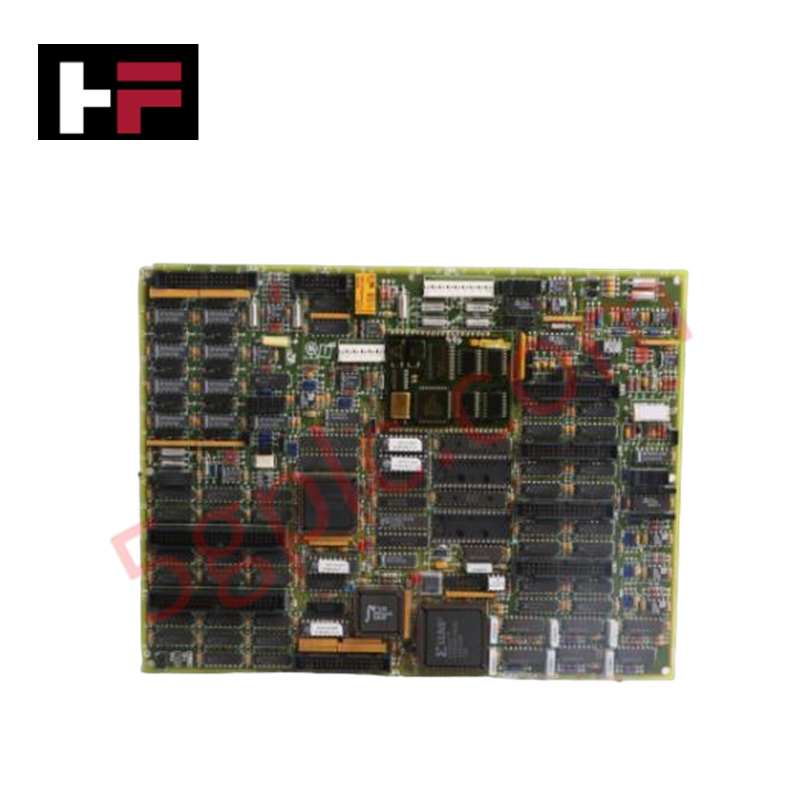

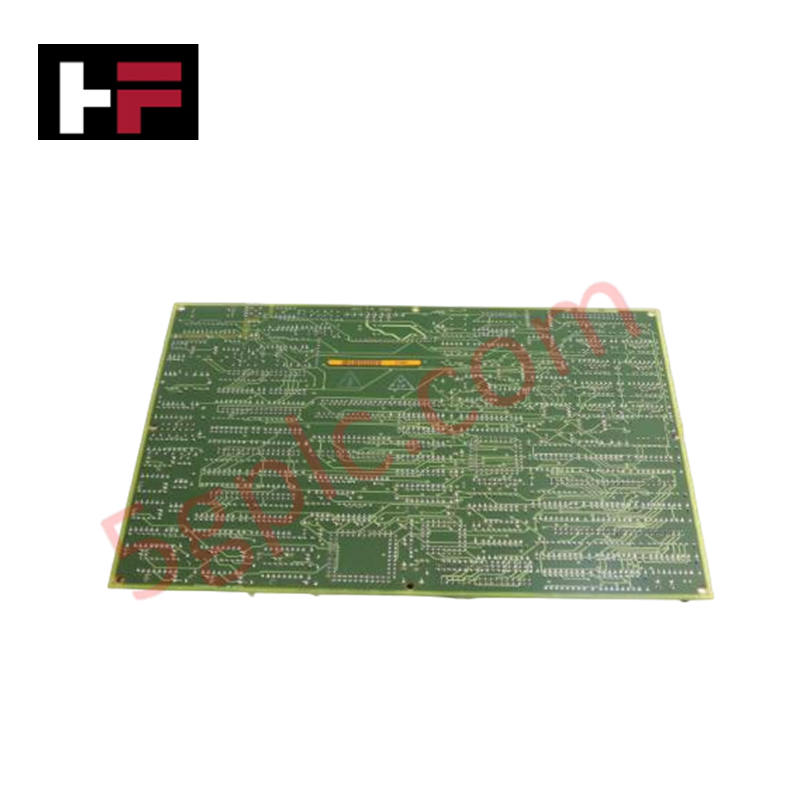

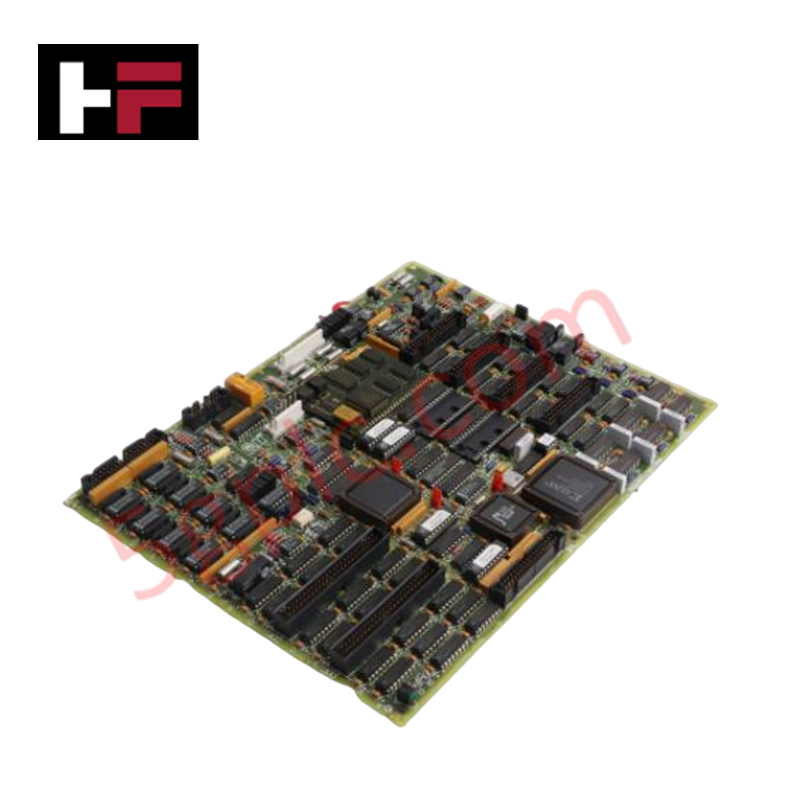

Das GE DS200TCCAG1B, auch als DS200TCCA Analog-Ein-/Ausgangsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für Signalaufbereitung und Datenerfassung innerhalb der Mark V Turbinensteuerungssysteme.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200TCCAG1B |
| Marke | General Electric |
| Herkunft | USA |
| Gewicht | 0,50 kg (1,11 lb) |
| Betriebstemperatur | Standard industrieller Bereich |
| Mikroprozessor | 80196 |
| Anschlüsse | 2 x 50-polig (JCC, JDD), mehrere 3PL/JAA/JBB Schnittstellen |
Backplane-Bus-Kommunikation und Signalaufbereitung
Das DS200TCCAG1B verwendet einen 80196 Mikroprozessor zur Steuerung der Hochgeschwindigkeits-Datenerfassung für RTD-, Thermoelement- und Wellenüberwachungsschaltungen. Das Modul gewährleistet deterministisches Verhalten durch die Integration eines programmierbaren Logikbausteins und internen PROM-Speichers. Die Schnittstelle zum Mark V Backplane erfolgt über spezifische Anschlussplatinen, darunter CTBA für 4-20 mA Stromsignale und TBCA für RTD-Eingänge. Kaltstellenkompensation (CJC) und präzise Kanaltrennung sind in der TCCA-Schaltung implementiert, um Signalrauschen zu minimieren und die Datenintegrität im Regelkreis zu erhalten. Die Firmware-Kompatibilität wird durch die Funktionsrevision „B“ sichergestellt, die diese Karte von der übergeordneten G1-Leiterplatte unterscheidet.
Häufig gestellte Fragen
F: Können die werkseitig konfigurierten Jumper während der Feldinstallation geändert werden?
A: Nur der Jumper J1 (RS232 Ein-/Ausschaltung) ist für den Feldeinsatz vorgesehen. Jumper JP2 dient zur Kartentest-Einstellung und JP3 ist ausschließlich für Werksprüfungen; eine Änderung von JP2 oder JP3 während des normalen Betriebs führt zu systemweiten Diagnosefehlern.
F: Ist dieses Modul mit allen Mark V Anschlussplatinen kompatibel?
A: Nein. Das DS200TCCAG1B ist speziell für die Schnittstelle mit den Anschlussplatinen TBQA, TBCA und CTBA ausgelegt. Stellen Sie vor der Inbetriebnahme sicher, dass die physischen Verbindungen (JAA, JBB, JCC, JDD) mit dem jeweiligen Turbinensteuerungsschema übereinstimmen.
Richtlinien für die Feldinstallation
- Stellen Sie sicher, dass der Schaltschrank vor dem Einsetzen des TCCA-Moduls in den vorgesehenen Einschub spannungsfrei ist, um Buskommunikationsfehler oder elektrische Schäden am Backplane zu vermeiden.
- Überprüfen Sie, dass die Kabelbäume (z. B. JCC, JDD) vollständig in die 50-poligen Anschlüsse eingesteckt sind, um intermittierenden Signalverlust bei RTD- oder Thermoelementeingängen zu verhindern.
- Fassen Sie das Modul nur an den Kanten und der Frontplatte an, um Schäden durch elektrostatische Entladung am Onboard-Logikbaustein und Mikroprozessor 80196 zu vermeiden.
- Führen Sie eine Systemprüfung durch, um sicherzustellen, dass die LED-Anzeige an der Platinenkante nach dem Einschalten den korrekten Initialisierungsstatus anzeigt, was bestätigt, dass das Modul ordnungsgemäß mit dem Mark V Prozessor synchronisiert ist.
