Produktdetails

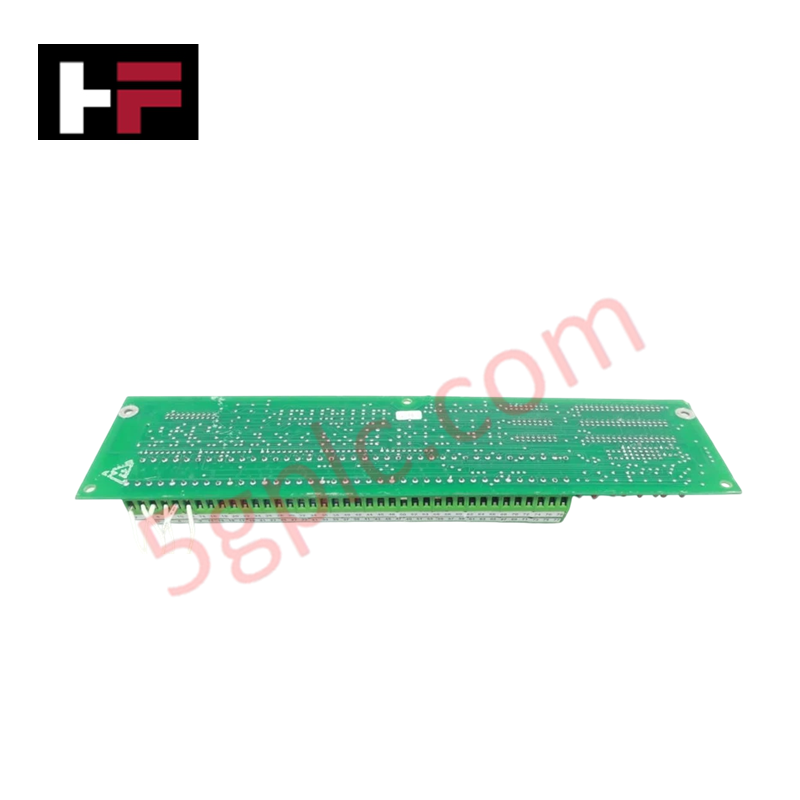

Konfiguriert für Signalabschluss und -weiterleitung in Mark V Turbinensteuerungssystemen, bietet das GE DS200TBQBG1A (DS200TBQB Eingangsabschlussmodul) die direkte physische Erfassung von Spannungs-, Vibrations- und Impulsfrequenzsignalen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | DS200TBQBG1A |
| Marke | General Electric |
| Herkunft | USA |
| Betriebstemperatur | Standard industrieller Bereich |
| Signal-Eingänge | Spannung, Vibration, Impulsfrequenz |
Industrielle Steuerung und Firmware-Flash-Kompatibilität
Das DS200TBQBG1A dient als primäre Schnittstelle für Feldsensoren innerhalb der R2- und R3-Steuerkerne. Das Modul gewährleistet die deterministische Netzwerkintegrität durch direkte Verbindung zu den TCQA- und TCQC-Verarbeitungsplatinen. Firmware-Flash-Kompatibilität ist für diese passive Abschlussbaugruppe nicht anwendbar, da der operative Datentransfer über festverdrahtete Signalwege von den Feldanschlüssen zu den Kernschnittstellen erfolgt. Die Kommunikation über den Backplane-Bus wird durch dedizierte Kopplungspfade optimiert, was eine latenzarme Verarbeitung von Impulsfrequenz- und Vibrationsdaten sicherstellt. Diese Konfiguration unterstützt eine hochdichte I/O-Integration, wodurch die TBQB-Platine als zentraler Abschluss für verschiedene Instrumentierungstypen fungieren kann.
Häufig gestellte Fragen
F: Benötigt das TBQB-Modul eine externe Softwarekonfiguration?
A: Nein. Das DS200TBQBG1A ist ein hardwarebasiertes Abschlussmodul ohne integrierte Software oder Firmware. Die Signalweiterleitung wird durch physische Verkabelung zu den TCQA- und TCQC-Schnittstellenplatinen definiert.
F: Sind die Vibrationssignalwege auf dieser Platine abgeschirmt?
A: Vibrationssignale sind sehr störanfällig. Die Platine ist so ausgelegt, dass sie mit der Masseebene des Systems verbunden wird; stellen Sie sicher, dass die Abschirmungen der Vibrationssensoren sicher am Erdungsschienenbus des Schaltschranks angeschlossen sind, um die Signalqualität zu erhalten.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass der Steuerungsschrank vor der Montage des Moduls spannungsfrei ist, um elektrische Transienten in die empfindlichen Impuls- und Vibrationsmesskreise zu vermeiden.
- Überprüfen Sie alle Feldverdrahtungen für Spannungs- und Vibrationssensoren; halten Sie eine ordnungsgemäße Trennung zwischen Signalverdrahtung und Hochspannungsleitungen ein, um elektromagnetische Störungen zu verhindern.
- Montieren Sie das Modul an der siebten Position des R2- oder R3-Kerns, wie in der Systemdesign-Dokumentation angegeben.
- Stellen Sie sicher, dass alle Flachbandkabelverbindungen zu den TCQA- und TCQC-Platinen vollständig eingesteckt und frei von Oxidation sind, um eine zuverlässige Datenübertragung zu den Verarbeitungskernen zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
