Produktdetails

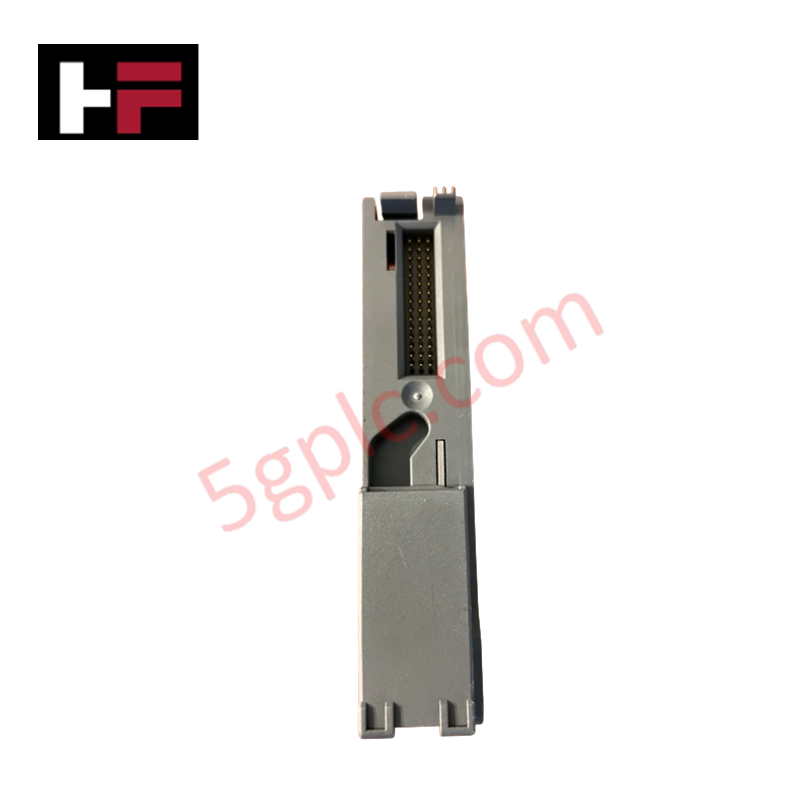

Das ABB CM572-DP, auch als CM572-DP Kommunikationsmodul katalogisiert, fungiert als dedizierte Hardwarekomponente für die PROFIBUS DP Master/Slave-Kommunikationsverarbeitung innerhalb der AC500 SPS-Plattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | CM572-DP |
| Marke | ABB |
| Herkunft | China |
| Gewicht | 0,12 kg (0,26 lbs) Bruttogewicht |
| Abmessungen | Standard-Gehäuse für AC500-Kommunikationsmodule |
| Betriebstemperatur | 0 bis 60 °C |
| Stromverbrauch | Versorgung über den AC500 CPU-Terminal-Basisbus |
| Netzwerkschnittstelle | PROFIBUS DP (RS-485 physikalische Schicht über 9-poligen Sub-D Buchsenstecker) |
| Protokollunterstützung | PROFIBUS DP-V0 / DP-V1 Master- und Slave-Konfigurationen |
| Übertragungsrate | 9,6 kbps bis 12 Mbps (automatische Baudraten-Erkennung) |
| Zielsystem | ABB AC500 SPS-Serie |
Backplane-Bus-Kommunikationsgeschwindigkeit & Profinet / EtherNet/IP deterministische Netzwerke
Das CM572-DP verarbeitet Feldbuszyklen unabhängig von der zentralen Verarbeitungseinheit und führt zyklischen Datenaustausch mit bis zu 12 Mbps aus, um die Backplane-Bus-Kommunikationsgeschwindigkeit über die AC500 I/O-Struktur aufrechtzuerhalten. Die Firmware-Flash-Kompatibilität ermöglicht eine nahtlose Integration mit der ABB Automation Builder Software, wodurch eine Synchronisation zwischen PROFIBUS-Feldgeräten und Ethernet-basierten deterministischen Netzwerken ohne Latenz auf dem Hauptprozessor gewährleistet wird.
Häufig gestellte Fragen
F: Wie bezieht das CM572-DP seine Betriebsspannung innerhalb eines AC500-Rack-Systems?
A: Das Modul wird direkt auf eine AC500-Kommunikationsterminalbasis (z. B. TU515 oder TU516) aufgesteckt und erhält seine Betriebsspannung über den internen CPU-Basisplatinen-Erweiterungsbus.
F: Welche Übertragungsgeschwindigkeiten werden an der PROFIBUS DP-Schnittstelle unterstützt?
A: Die Hardware unterstützt standardmäßige PROFIBUS DP-Baudraten von 9,6 kbps bis 12 Mbps mit automatischer Baudratenerkennung.
F: Können mehrere CM572-DP-Module auf einer einzelnen AC500 CPU-Basis installiert werden?
A: Ja, abhängig von der Steckplatzkapazität der verwendeten CPU-Terminalbasis können mehrere Kommunikationsmodule gleichzeitig montiert werden, um separate Feldbussegmente zu unterstützen.
Feldinstallationsrichtlinien
- Stellen Sie sicher, dass die Hauptstromversorgung der AC500 CPU und die Feldspannungsversorgung vor der Installation oder Demontage von Kommunikationsmodulen getrennt sind.
- Richten Sie das CM572-DP-Modul am dafür vorgesehenen Kommunikationssteckplatz der AC500-Terminalbasis aus.
- Drücken Sie das Modul fest auf den Basisanschlussheader, bis die seitlichen Verriegelungsklammern hörbar einrasten.
- Schließen Sie ein geschirmtes RS-485 PROFIBUS-Kabel mit Standard-DB9-Steckern an und vergewissern Sie sich, dass die Abschlusswiderstände an beiden physischen Enden des Netzwerksegments eingeschaltet sind.
- Erden Sie die Kabelabschirmung mit Hilfe von niederohmigen Erdungsklemmen an der Schaltschrankeinführung, um elektromagnetische Störungen auf den Hochgeschwindigkeits-Seriellsignalen zu vermeiden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
