Produktdetails
Produktübersicht

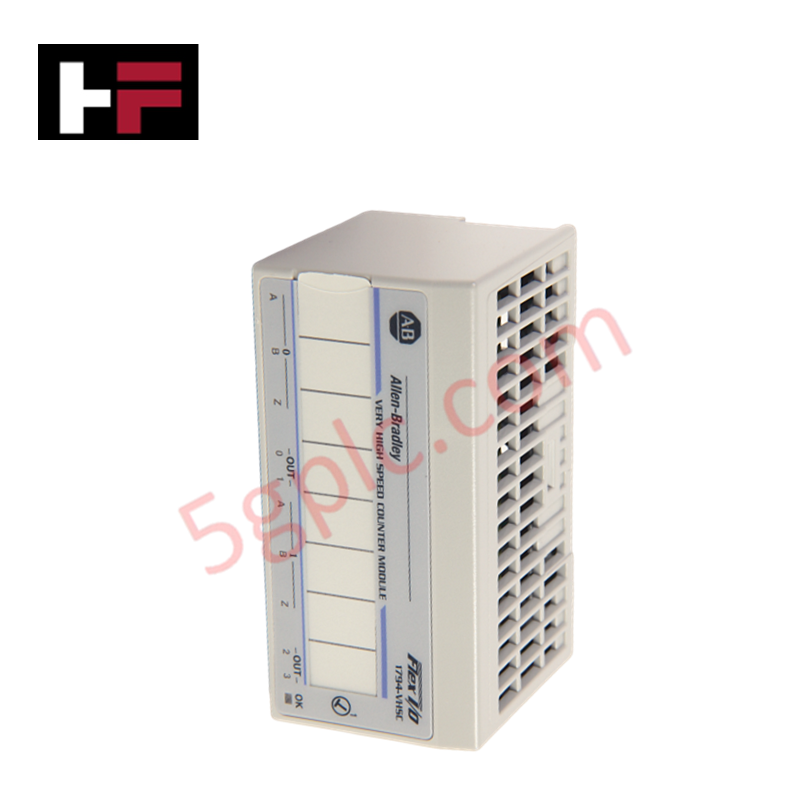

Das 1794-VHSC ist eine Hochleistungs-Zählerschnittstelle innerhalb der Allen-Bradley Flex I/O-Familie, entwickelt für Anwendungen, die eine schnelle Impulserfassung und präzise Bewegungsüberwachung erfordern. Dieses Modul ist darauf ausgelegt, hochfrequente Eingangssignale zu verarbeiten, die die Scan-Fähigkeiten herkömmlicher SPS-Eingänge übersteigen. Durch den Einsatz des 1794-VHSC (PN: 1794-VHSC) können industrielle Systeme Echtzeit-Encoder-Rückmeldungen, Durchflussmessungen und Hochgeschwindigkeitspositionierungen mit minimaler Latenz durchführen.
Technische Daten
-
Hersteller Allen-Bradley / Rockwell Automation
-
Produktserie Flex I/O 1794
-
Modellnummer 1794-VHSC
-
Modultyp Sehr Hochgeschwindigkeits-Zähler (VHSC)
-
Anzahl der Zähler 2 bidirektionale Zähler
-
Eingangskonfiguration 2 Gruppen mit je 3 Eingängen (A-, B- und Z-Gate-Eingänge)
-
Eingangsspannung 5 V DC (Nennwert)
-
Eingangsstrom im Ein-Zustand > 5 mA
-
Eingangsspannung im Aus-Zustand < 1,8 V DC
-
Eingangsstrom im Aus-Zustand < 0,25 mA
-
Ausgangskonfiguration 2 isolierte Gruppen mit je 2 Ausgängen
-
Versorgungsspannungsbereich der Ausgänge 10–31 V DC
-
Maximale Leistungsaufnahme 5,0 W bei 31,2 V DC
-
Maximale Wärmeabgabe 17,1 BTU/h bei 31,2 V DC
-
Versandgewicht 0,25 lbs (0,11 kg)
Betriebsmodi und Funktionslogik
Das 1794-VHSC unterstützt mehrere Betriebsmodi, um verschiedene industrielle Sensortechnologien abzudecken. Es kann konfiguriert werden für:
-
Zählermodus: Einfaches Hoch-/Runterzählen für Produktionsmengen oder Durchfluss.
-
Encodermodus: Decodierung von Quadratursignalen (Inkremente/Dekremente) zur Positionierung von Motorwellen.
-
Perioden-/Frequenzmodus: Berechnung von Frequenz oder Zeitintervallen zur Geschwindigkeitsmessung.
Das Modul verfügt über integrierte Ausgänge, die direkt an Hardware-Schwellenwerte gekoppelt werden können. Dadurch kann das 1794-VHSC eine sofortige physische Ausgabe auslösen, sobald ein bestimmter Zählerstand erreicht ist, und umgeht so die Kommunikationsverzögerung des Netzwerks und den SPS-Scanzyklus.
Installation und Systemkompatibilität
Als Teil des Flex I/O-Systems benötigt das 1794-VHSC eine Anschlussbasis für die Verdrahtung und einen Kommunikationsadapter für die Netzwerkintegration.
-
Anschlussbasis erforderlich: Typischerweise verwendet mit 1794-TB3 oder 1794-TB3S Basen.
-
Netzwerkkompatibilität: Funktioniert mit EtherNet/IP, ControlNet, DeviceNet oder Remote I/O Adaptern.
-
Montage: DIN-Schiene oder Schalttafelmontage über die Anschlussbasis.
Häufig gestellte Fragen
-
Kann das 1794-VHSC 24 V DC Eingangssignale verarbeiten?
Obwohl die Basiseingänge für 5 V DC (TTL-Pegel) ausgelegt sind, verwenden viele Anwendungen externe Pegelwandler oder spezielle Anschlussbasis-Konfigurationen, um höhere Spannungen von Encodern zu unterstützen. Überprüfen Sie stets die Eingangsspannungsquelle, um eine Beschädigung der 5 V-Logik zu vermeiden.
-
Was ist die maximale Eingangsfrequenz für dieses Modul?
Das 1794-VHSC ist ausgelegt für Frequenzen bis zu 1 MHz in bestimmten Konfigurationen und ist damit deutlich schneller als Standard-Hochgeschwindigkeitszähler-Module.
-
Sind die Ausgänge unabhängig isoliert?
Die Ausgänge sind in zwei isolierte Gruppen unterteilt. Dies bietet elektrische Trennung zwischen verschiedenen Ausgangskreisen, verbessert die Störfestigkeit und die Systemzuverlässigkeit.
