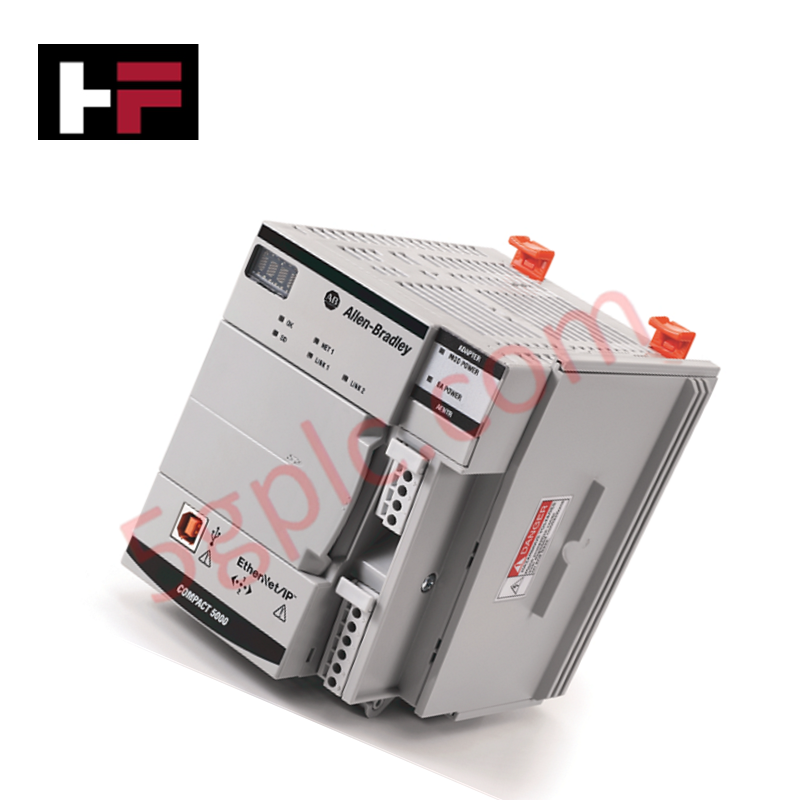

Der 5069-AENTR fungiert als Hochgeschwindigkeits-Kommunikationsbrücke für das Allen-Bradley Compact 5000 I/O System. Dieser EtherNet/IP-Adapter verbindet verteilte I/O-Module mit einem Logix5000-Controller über ein Standard-Ethernet-Netzwerk. Er verwaltet den Datenaustausch und versorgt die angeschlossene I/O-Bank mit Strom, wodurch er die entscheidende Verbindung in modernen, dezentralen Automatisierungsarchitekturen darstellt. Wir liefern dieses Gerät als 100% nagelneue Originalhardware, damit Ihre Anlage von maximalem Netzwerkdurchsatz und werkseitig zertifizierter Stabilität profitiert.
Technische Spezifikationen
Der 5069-AENTR nutzt eine leistungsstarke Energie- und Thermikarchitektur, um die Systemverfügbarkeit zu gewährleisten:
| Parameter | Spezifikation |
| Hersteller | Allen-Bradley / Rockwell Automation |
| Produktlinie | Compact 5000 I/O (Logix 5069) |
| MOD-Stromeingang | 220 mA bei 18-32V DC |
| MOD-Anlaufstrom | 1750 mA für 70 Millisekunden |
| Max. MOD-Durchleitung | 9,78 Ampere bei 18-32V DC |
| Leistungsaufnahme | 8,5 Watt |
| Wärmeabgabe | 29 BTU pro Stunde |
| Betriebstemperatur | 0°C bis 60°C (32°F bis 140°F) |
| RTB-Drehmoment | 0,5 bis 0,6 Nm |
| Gewicht | 0,31 kg (0,69 lbs) |
Technische Vorteile
-
Leistungsstarke Stromdurchleitung: Das Modul verarbeitet bis zu 9,78 Ampere MOD-Stromdurchleitung. Dadurch kann ein einzelner Adapter eine große Anzahl von I/O-Modulen versorgen, ohne zusätzliche Strominjektoren zu benötigen, was die Schaltschrankkomplexität reduziert.
-
Dual-Port-Netzwerk: Zwei Ethernet-Ports unterstützen Linear- und Device Level Ring (DLR)-Topologien. Die DLR-Funktionalität stellt sicher, dass das Netzwerk auch bei einem Kabelbruch betriebsbereit bleibt und somit eine hohe Verfügbarkeit für kritische Prozesse gewährleistet.
-
Fortschrittliche Wärmeableitung: Die Hardware gibt nur 29 BTU pro Stunde ab, was eine Wärmeansammlung in hochverdichteten Steuerungsschränken verhindert. Dieses effiziente thermische Design ermöglicht den Betrieb des Moduls bei bis zu 60°C ohne Leistungsreduzierung.
-
Optimierte Verdrahtungsstrategie: Der Adapter verwendet Kategorie-1-Ports für die Stromversorgung und Kategorie 2 für Signale und Ethernet. Diese Trennung vereinfacht das Management elektrischer Störungen und hilft Technikern, strenge Verdrahtungsstandards einzuhalten.
-
Präzise mechanische Integrität: Abnehmbare Anschlussklemmen (RTB) mit einem spezifischen Drehmoment von 0,5 bis 0,6 Nm garantieren sichere elektrische Verbindungen, die industriellen Vibrationen standhalten.
Installation & Stromversorgung
-
MOD-Stromkonfiguration: Schließen Sie eine 18-32V DC-Quelle an den MOD-Stromeingang an. Berücksichtigen Sie den 1750 mA Anlaufstrom bei der Dimensionierung Ihres Netzteils, um Spannungseinbrüche beim Start zu vermeiden.
-
DIN-Schienenmontage: Clipsen Sie das Gehäuse mit offenem Stil auf eine Standard-35-mm-DIN-Schiene. Stellen Sie sicher, dass das Modul sicher verriegelt ist, um eine zuverlässige Verbindung zur Rückwand zu gewährleisten.
-
Ethernet-Anschluss: Verwenden Sie geschirmte Kategorie-5e- (oder besser) Kabel für alle Ethernet-Ports, um elektromagnetische Störungen in stark industriellen Umgebungen zu minimieren.
-
Drehmomentprüfung: Wenden Sie genau 0,5 bis 0,6 Nm Drehmoment auf die Anschlussklemmschrauben an. Zu lockeres Anziehen verursacht intermittierende Signale, zu festes Anziehen beschädigt das Klemmengehäuse.
FAQs
F: Kann ich den 5069-AENTR in einer Device Level Ring (DLR)-Topologie verwenden?
A: Ja. Die zwei Ethernet-Ports unterstützen nativ DLR und bieten ein fehlertolerantes Ringnetzwerk, das die Kommunikation auch bei einem physischen Leitungsfehler aufrechterhält.
F: Benötigt dieser Adapter eine separate Stromversorgung für die I/O-Module?
A: Der 5069-AENTR bezieht MOD-Strom (Modulstrom) für den Eigenbetrieb und stellt eine Durchleitung für den Rest der Bank bereit. Zusätzlich müssen Sie SA-Strom (Sensor/Aktor-Strom) für die feldseitigen Schaltungen der I/O-Module bereitstellen.
F: Was ist der Vorteil der hohen Durchleitstrom-Bewertung?
A: Die 9,78A-Bewertung ermöglicht es dem Adapter, Strom an eine lange Reihe von I/O-Modulen zu verteilen. Dadurch entfällt in vielen Konfigurationen der Einsatz von 5069-FPD (Field Power Distributor)-Modulen, was Platz auf der Schiene und Hardwarekosten spart.
F: Ist der 5069-AENTR mit älteren CompactLogix 1769-Modulen kompatibel?
A: Nein. Der 5069-AENTR unterstützt ausschließlich die Compact 5000 I/O-Plattform. Er ist nicht mit 1769- oder 1734 POINT I/O-Modulen kompatibel, da diese unterschiedliche physikalische Rückwand- und Kommunikationsarchitekturen verwenden.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
