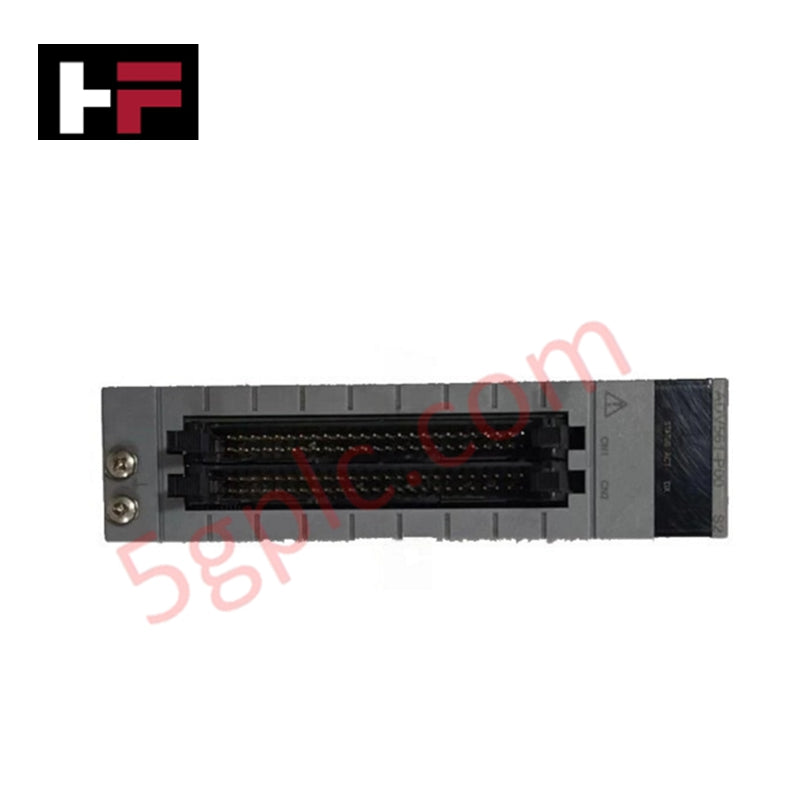

ADV561-P51 | Yokogawa CENTUM VP 64-Kanal Digitalausgangsmodul

Produktübersicht

Das Yokogawa ADV561-P51 dient als eine ultrahochdichte digitale Ausgangslösung innerhalb des CENTUM VP verteilten Steuerungssystems. Dieses Modul verwaltet 64 isolierte Kanäle und liefert 24 V DC-Signale zur Ansteuerung einer Vielzahl von Feldgeräten wie Magnetventilen, Zwischenrelais und Meldepanels. Durch die Konsolidierung von 64 Punkten in einem einzigen Steckplatz maximiert der ADV561-P51 die Rack-Effizienz und gewährleistet gleichzeitig die strenge Signaltrennung, die für komplexe Prozessautomatisierung erforderlich ist.

Teilenummernaufgliederung

Yokogawa verwendet spezifische Suffix-Codes, um die funktionalen und umgebungsbedingten Eigenschaften der ADV561-Serie zu definieren:

• ADV561: Digitales Ausgangsmodul (64-Kanal, 24 V DC, isoliert)

• -P: Inklusive manueller Drucktasteneingabe für Diagnose- oder lokale Steuerungsauslöser

• 5: Konfiguriert ohne externe Statusanzeige; ohne Explosionsschutz

• 1: Verfügt über die ISA-Standard G3-Option für den Betrieb in korrosiven Atmosphären

Technische Spezifikationen

Der ADV561-P51 bietet eine leistungsstarke Ausgangsverwaltung mit folgenden technischen Parametern:

• Ausgangskanäle: 64 isolierte Kanäle

• Nennlastspannung: 24 V DC

• Signaltyp: Digitaler Ausgang (isoliert)

• Umgebungsbewertung: ISA-Standard G3 (korrosionsbeständig gegenüber Gasen)

• Steuerungsschnittstelle: Integrierte Drucktaste (-P Suffix)

• Gewicht: 0,3 kg

• Systemkompatibilität: Yokogawa CENTUM VP / FIO-Bus

Technische Vorteile

• Extreme atmosphärische Beständigkeit: Die ISA-Standard G3-Option bietet eine spezielle Schutzbeschichtung, die korrosiven Gasen wie Schwefelwasserstoff ($H_2S$) und Chlor widersteht. Dadurch kann das Modul zuverlässig in rauen Umgebungen wie Papierfabriken, Raffinerien und Kläranlagen betrieben werden.

• Maximale Schrankdichte: Die Bereitstellung von 64 Kanälen in einem einzigen I/O-Steckplatz verdoppelt effektiv die Ausgangskapazität im Vergleich zu Standardmodulen mit 32 Kanälen. Dies reduziert die Gesamtanzahl der benötigten Racks und Knoten-Einheiten und verringert somit den Hardware-Fußabdruck in beengten Steuerungsräumen erheblich.

• Robuste Signaltrennung: Das Modul isoliert die 24 V DC-Feldsignale von der internen Systemlogik. Diese Barriere verhindert, dass elektrische Störungen oder Transienten auf der Feldseite die CPU oder den Kommunikationsbus beeinträchtigen, und gewährleistet so eine kontinuierliche Prozessverfügbarkeit.

• Lokale Diagnoseinteraktion: Die integrierte Drucktaste ermöglicht es Ingenieuren, lokale Auslöser oder Diagnoseprüfungen direkt auf Modulebene durchzuführen. Diese Funktion vereinfacht die Inbetriebnahme und erleichtert die Fehlersuche vor Ort.

FAQs

Wird der ADV561-P51 als fabrikneues Gerät geliefert?

Ja. Wir liefern das Yokogawa ADV561-P51 ausschließlich als 100% fabrikneues, originales Produkt. Jedes Modul wird in der originalen Werksverpackung versandt, um authentische Leistung und Zuverlässigkeit zu gewährleisten.

Wie profitiert meine Installation von der G3-Option?

Die G3-Option steht für die Einhaltung des ISA-71.04 Schweregrads G3. Sie stellt sicher, dass das Modul in Umgebungen mit hohen Konzentrationen korrosiver Schadstoffe überlebt und vor vorzeitigem Hardwareausfall durch Leiterplattenkorrosion schützt.

Enthält dieses Modul eine Status-LED-Anzeige?

Nein. Das Suffix „5“ zeigt an, dass dieses spezielle Modell keine externe LED-Statusanzeige enthält. Diese Designentscheidung eignet sich häufig für hochdichte Installationen, bei denen die Statusüberwachung durch systemweite Softwarediagnosen erfolgt.

Welche Verkabelungsanforderungen gelten für 64 Kanäle?

Aufgrund der ultrahochdichten 64 Kanäle wird dieses Modul typischerweise mit hochdichten KS-Kabeln verbunden. Diese Kabel verbinden das Modul mit externen Anschlussleisten und ermöglichen eine organisierte und sichere Feldverkabelung, ohne die Modulfrontplatte zu überladen.
