Produktdetails

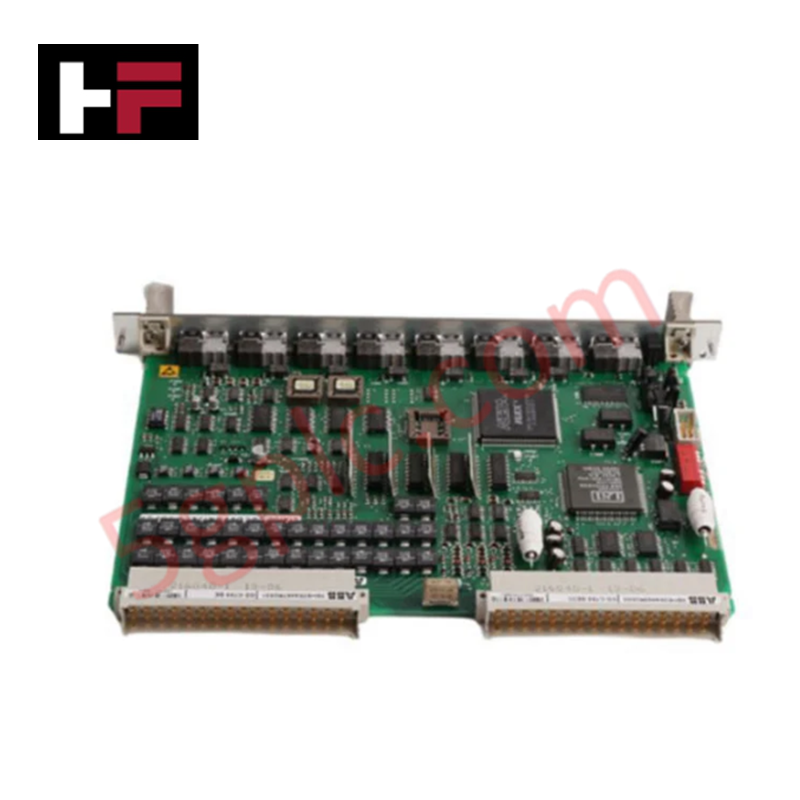

Konfiguriert für die Signal-Schnittstellenverwaltung in industriellen Steuerungsplattformen bietet die ABB GD C780 BE21 (3BHE004573R0021 Leiterplatten-Schaltung) eine direkte physikalische Signalverarbeitung und Spannungsregelung innerhalb der Controller-Backplane-Umgebung.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | GD C780 BE21 |
| Marke | ABB |
| Teilenummer | 3BHE004468R0021 |
| Herkunft | Schweden |
| Gewicht | 0,34 kg |
| Abmessungen | 20 mm x 196 mm x 260 mm |
| Betriebstemperatur | Standard industrielle Umgebung |
| Stromverbrauch | Abhängig von der System-Backplane |
| Nenn-Eingangsspannung | 24 V DC |
| Überlaststrom | 8 mA |
Backplane-Bus-Kommunikationsgeschwindigkeit und Firmware-Kompatibilität
Die GD C780 BE21 kommuniziert mit der Controller-Backplane, um den Datenaustausch und die Signalaufbereitung zu ermöglichen. Die Platine arbeitet innerhalb einer deterministischen Bus-Architektur, die eine konstante Backplane-Bus-Kommunikationsgeschwindigkeit erfordert, um die Genauigkeit des I/O-Scan-Timings zu gewährleisten. Die Firmware-Flash-Kompatibilität wird durch die Softwareversion des Host-Controllers bestimmt; Installateure müssen sicherstellen, dass die spezifische Hardware-Revision des Moduls von der installierten RobotWare- oder Steuerungsplattform-Version unterstützt wird, um Kommunikationsfehler oder Register-Mapping-Probleme zu vermeiden. Das Modul verfügt über eine interne Überwachung, die Signalüberlastungen über dem Schwellenwert von 8 mA erkennt und Diagnose-Flags im Controller-Statusregister auslöst.
Häufig gestellte Fragen
F: Kann die GD C780 BE21 Leiterplatte bei eingeschaltetem System ausgetauscht werden?
A: Nein. Die Platine darf nur installiert oder entfernt werden, wenn das Steuerungssystem vollständig spannungsfrei ist, um Schäden an den Backplane-Kommunikationspins und internen elektronischen Komponenten zu vermeiden.
F: Was sind die wichtigsten Diagnoseanzeigen bei einem Modul-Kommunikationsfehler?
A: Ein Kommunikationsfehler wird typischerweise durch einen „Modul fehlt“- oder „Bus Timeout“-Fehler im Controller-Diagnoselog angezeigt, der oft durch unvollständiges Einrasten in der Backplane oder eine Firmware-Versionen-Unverträglichkeit verursacht wird.
Richtlinien für die Feldinstallation
- ESD-Schutz: Verwenden Sie beim Handling ein geerdetes antistatisches Armband. Die Leiterplatte enthält empfindliche Bauteile, die durch elektrostatische Entladung beschädigt werden können.
- Mechanisches Einsetzen: Führen Sie das Modul in die Backplane-Führungsschienen ein und üben Sie gleichmäßigen Druck aus, um sicherzustellen, dass der Stecker vollständig sitzt. Überprüfen Sie, ob die Verriegelungslaschen eingerastet sind.
- Erdung: Stellen Sie sicher, dass das Steuerungsrack-Gehäuse effektiv mit dem Schutzleiter (PE) der Anlage verbunden ist, um Gleichtaktstörungen zu minimieren und die Schaltung vor Spannungsspitzen zu schützen.
- Signalqualität: Verlegen Sie Signalverdrahtungen getrennt von Hochstrom-Leitungen und Motorantrieben, um die Integrität der 24 V DC-Versorgung und der niederpegeligen Signaleingänge zu gewährleisten.
- Inspektion: Überprüfen Sie regelmäßig die Backplane-Steckverbinder auf Oxidation, Staub oder Feuchtigkeit. Halten Sie den Schaltschrank dicht und innerhalb der spezifizierten industriellen Umgebungsparameter, um langfristige Stabilität sicherzustellen.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
