Produktdetails

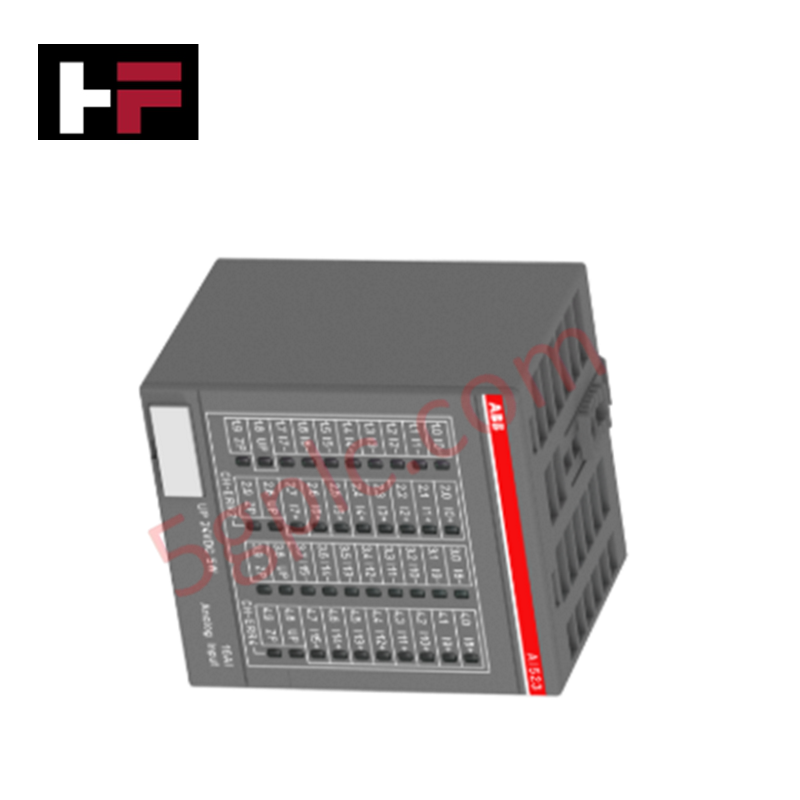

Das ABB AO523 1SAP250200R0001, auch als AO523 Analogausgangsmodul katalogisiert, dient als primäres AO523 Analogausgangsmodul zur Durchführung der Digital-zu-Analog-Signalmodulation auf S500-Plattformen. Die Einheit wandelt interne Systemregisterbefehle über eine 1-Draht-Schnittstelle in standardisierte physikalische Spannungs- und Stromsignale um, um Feldaktuatorpositionen zu regeln und Steuerkreise anzutreiben.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | AO523 |
| Marke | ABB |
| Herkunft | Deutschland |
| Gewicht | 0,127 kg netto / 0,152 kg brutto |
| Abmessungen | 67,5 mm x 76 mm x 62 mm (B x H x T) |
| Betriebstemperatur | 0 bis +60 °C (Standard Industrie-Basis) |
| Stromverbrauch | Über 24 VDC Backplane-Bus-Verbindung versorgt |
| Anzahl Analogausgänge | 16 |
| Ausgangssignaltypen | 8 Kanäle: Spannung (U) oder Strom (I) wählbar; 8 Kanäle: feste Spannung (U) |
| Auflösung | 13 Bit inklusive Vorzeichen |
| Verdrahtungskonfiguration | 1-Draht |
| Schutzart | Gehäuse IP20 |
Deterministische Netzwerke & I/O-Dichte-Skalierung
Die interne physikalische Architektur der Hardware ist layout-optimiert, um eine präzise I/O-Dichte-Skalierung zu ermöglichen, indem 16 unabhängige Ausgangskanäle in einem kompakten 67,5 mm breiten Profil untergebracht sind. Zyklische Kommunikationsparameter werden über Profinet / EtherNet/IP deterministische Netzwerke gesteuert, die die Datenpaketübertragungsgeschwindigkeit basierend auf aktiven Backplane-Bus-Kommunikationsgeschwindigkeitslizenzen regeln. Alle internen Digital-zu-Analog-Mikroschaltungen unterliegen einer strengen Hardware-Verifikation, um kontinuierliche Firmware-Flash-Kompatibilitätsparameter in Verbindung mit lokalisierten Automatisierungscontrollern sicherzustellen.
Häufig gestellte Fragen
F: Können die ersten 8 Kanäle des AO523 gleichzeitig mit Spannungs- und Stromausgängen gemischt werden?
A: Ja. Die primären 8 Kanäle sind unabhängig und können individuell über die Engineering-Softwareplattform für Spannungs- oder Strommodus parametriert werden, während die restlichen 8 Kanäle ausschließlich für Spannungsausgänge vorgesehen sind.
F: Ist dieses Modul hot-swap-fähig, während das lokale Bussegment in Betrieb ist?
A: Nein. Die Montage erfordert eine vollständige Trennung von der 24 VDC-Busversorgung vor dem mechanischen Ausbau. Ein Hot-Swap birgt das Risiko, Register-Synchronisationszyklen auf der aktiven Backplane zu beschädigen.
F: Wie wird die Ausgangsauflösung von 13 Bit für unipolare Operationen zugeordnet?
A: Die 13-Bit-Architektur beinhaltet ein Vorzeichenbit; daher werden Standard-Unipolarbereiche über 12 Bit Magnitudenauflösung abgebildet.
Feldinstallationsrichtlinien
- Das Gerät sicher auf Standard-35-mm-DIN-Schienen aufklicken, dabei sicherstellen, dass die hintere Metall-Erdfeder direkten Kontakt mit einer sauberen, unlackierten Oberfläche der Schiene hat.
- Alle Niederspannungs-Analogausgangskabel in separaten Kabelkanälen verlegen und einen physischen Abstand von mindestens 100 mm zu Stromleitungen und hochinduktiven Schaltkreisen einhalten.
- Die Anschlussbelegungen müssen der 1-Draht-Topologie gemäß dem Schaltplanschema folgen; überprüfen Sie, dass alle gemeinsamen Rücklaufpotenziale korrekt am Basisanschlussblock zusammenlaufen.
- Feldsignalkabel müssen geschirmte verdrillte Adern verwenden, wobei die Schirmung an einem einzigen, niederohmigen Referenzerdeblock im Gehäuse geerdet wird.
