Produktdetails

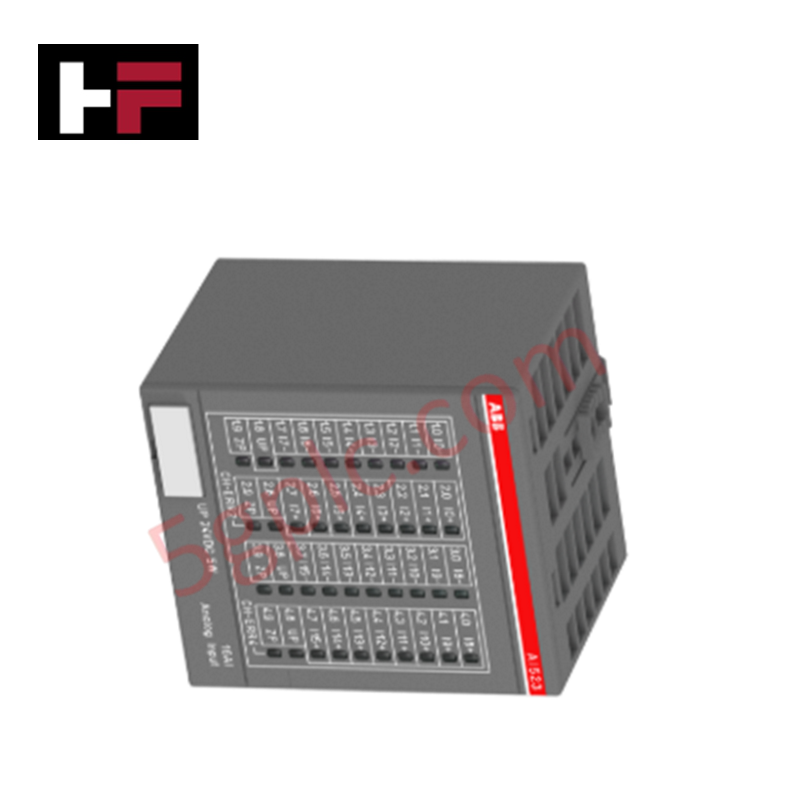

Konfiguriert für die mehrkanalige analoge Signalverarbeitung in S500-Automatisierungsplattformen bietet das ABB AI531 1SAP250600R0001 (AI531 Analog-Eingangsmodul) eine direkte physikalisch/elektrische Ausführung. Das Modul erfasst Sensordaten von bis zu acht diskreten Kanälen und unterstützt variable Verdrahtungstypologien über Spannung, Strom, Temperatur und diskrete Schaltkreise.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | AI531 |
| Marke | ABB |
| Herkunft | Deutschland |
| Gewicht | 0,128 kg netto / 0,153 kg brutto |
| Abmessungen | 67,5 mm x 76 mm x 62 mm (B x H x T) |
| Betriebstemperatur | 0 bis +60 °C (Standard Industrie-Basis) |
| Stromverbrauch | Versorgung über 24 VDC Anschluss/Backplane-Schnittstelle |
| Kanalanzahl | 8 analoge Eingänge |
| Eingangssignaltypen | Spannung (U), Strom (I), RTD, Widerstand (R), Thermoelement (TC), Digitaler Eingang (DI) |
| Auflösung | 16-Bit-Auflösung inklusive Vorzeichen |
| Verdrahtungskonfiguration | 1- bis 4-Draht-Konfiguration |
| Schutzart | IP20 |
Deterministische Netzwerke & I/O-Dichte-Skalierung
Die interne Architektur nutzt die Skalierung der diskreten I/O-Dichte, um gemischte Sensorsignale innerhalb eines einheitlichen Terminal-Fußabdrucks zu verbinden. Datenaktualisierungen werden über Profinet / EtherNet/IP deterministische Netzwerke synchronisiert, die über den lokalen Terminal-Backplane-Bus laufen. Die Hardware unterstützt Firmware-Flash-Kompatibilitätssequenzen, um Host-CPU-Revisionen anzupassen und gewährleistet eine Mikrosekunden-genaue Registerabbildung, ohne die Signaltrennung zwischen den Kanälen bei hochdichten zyklischen Datenübertragungen zu beeinträchtigen.
Häufig gestellte Fragen
F: Unterstützt das AI531-Modul den Hot-Swap-Ausbau während des aktiven Backplane-Bus-Betriebs?
A: Nein. Das Entfernen des aktiven elektronischen Moduls von der Terminalbasis unter Spannung kann die synchrone Kommunikation auf dem lokalen Backplane-Bus stören und unerwartete Fehlerzustände im Master-Prozessormodul auslösen.
F: Wie wird die 16-Bit-Umwandlungsgenauigkeit optimiert, wenn Thermoelemente und Stromkreise gemischt werden?
A: Jeder Eingangs-Kanalparameter-Register muss individuell über die Engineering-Software konfiguriert werden, um die Zielsignalcharakteristik auszuwählen. Interne Kaltstellenkompensation oder Schleifenskalierungsparameter passen die internen Hardware-Umwandlungsschaltungen basierend auf der aktiven Auswahlmatrix an.
F: Was ist die mechanische Layout-Beschränkung für die 1- bis 4-Draht-Verbindungskonfigurationen?
A: Die Drahtanschlusspfade sind direkt der entsprechenden Terminalblock-Basiseinheit zugeordnet. Vier-Draht-RTD- oder Widerstandskonfigurationen belegen dedizierte Layout-Strukturen, um Fehler durch Leitungswiderstände zu eliminieren, ohne externe Hardware-Brücken zu benötigen.
Feldinstallationsrichtlinien
- Montieren Sie die Baugruppe horizontal oder vertikal auf einer standardmäßigen 35 mm DIN-Schiene und stellen Sie sicher, dass der Erdungsklammer eine explizite mechanisch-elektrische Verbindung herstellt.
- Abschirmgeflecht-Abschlüsse für analoge Signalschleifen müssen an einem einzigen niederohmigen Potentialpunkt innerhalb des Schaltschrankes geerdet werden.
- Trennen Sie Niederspannungs-Analogsignalkabel von Hochspannungs-Stromverteilungskabeln mit einem Mindestabstand von 100 mm, um elektromagnetische Störungen zu minimieren.
- Sichern Sie alle Schrauben der Terminalblockbefestigung mit dem Standard-Drehmoment, um mechanische Stabilität unter hochvibrationsbelasteten Betriebsbedingungen zu gewährleisten.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
