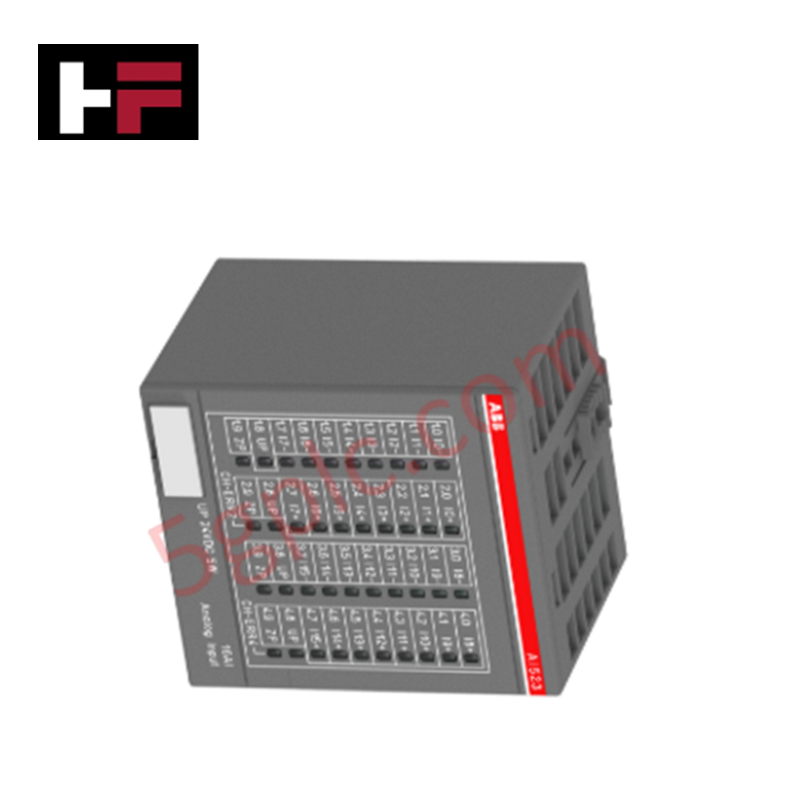

ABB AI523 1SAP250300R0001 S500 Analog-Eingangsmodul

Das ABB AI523 1SAP250300R0001, auch als AI523 Analog-Eingangsmodul katalogisiert, dient als das primäre AI523 Analog-Eingangsmodul zur Durchführung der Mehrkanal-Sensordatenerfassung über S500-Plattformnetzwerke. Die Hardware erfasst Spannung, Strom, RTD und digitale Eingänge direkt in das Prozessabbild über 1-Draht-Verbindungskonfigurationen.

Hardware-Spezifikationen

I/O-Dichte-Skalierung & deterministisches Networking

Das Modul realisiert eine enge I/O-Dichte-Skalierung, indem 16 konfigurierbare Kanäle in ein Gehäuseprofil mit 67,5 mm Breite komprimiert werden. Die Geschwindigkeit der Rückplane-Buskommunikation bestimmt das Ausführungsintervall bei der Übertragung von Peripherie-Datenregisterblöcken über Profinet- oder EtherNet/IP-deterministische Netzwerke. Kanal-zu-Kanal-Signaltrennungsgrenzen begrenzen die Ausbreitung hochfrequenter Störungen über die internen Anschlusskreise während der Firmware-Gesamtkompatibilitätsoperationen.

Häufig gestellte Fragen

F: Können die Kanäle des AI523 gleichzeitig mit unterschiedlichen Signaltypen gemischt werden?

A: Ja. Die 16 Analog-Eingangskanäle sind einzelne Komponenten, die über Hardware-Parameter in der Engineering-Software konfiguriert werden können, um verschiedene Kombinationen von U-, I-, RTD- oder DI-Signalen zu akzeptieren.

F: Ist Hot-Swapping für diese Hardware bei aktiver Rückplane-Spannung erlaubt?

A: Nein. Das Entfernen oder Einsetzen des AI523-Moduls während die 24 VDC-Versorgungsspannung oder die Rückplane-Buskommunikationsverbindung aktiv ist, kann Hardware-Fehlerzustände oder dauerhafte Schäden an der Schaltkreisschnittstelle verursachen. Schalten Sie den Schrank vor dem Ausbau der Komponente aus.

F: Wie verteilt sich die 13-Bit-Auflösung über den Messbereich?

A: Die 13-Bit-Digitalauflösung beinhaltet das Vorzeichenbit und weist 12 Bits für die Magnitudenzuordnung über standardmäßige unipolare und bipolare physikalische Bereiche zu.

Feldinstallationsrichtlinien

• Montieren Sie die Baugruppe auf einer Standard-DIN-Schiene und stellen Sie sicher, dass die Erdungsfeder eine feste Metall-zu-Metall-Verbindung mit einer sauberen, unlackierten Oberfläche herstellt.
• Signalleitungen müssen physisch von Hochspannungs-Wechselstromleitungen durch einen Mindestabstand von 100 mm getrennt bleiben, um elektromagnetische Induktion zu unterdrücken.
• Alle analogen Signalleitungen müssen geschirmte verdrillte Aderpaare verwenden, wobei die Schirmung im Verteilergehäuse an einem einzigen Potentialpunkt geerdet wird.
• Stellen Sie sicher, dass die Schrauben der Klemmenblöcke gemäß Spezifikation angezogen sind, um intermittierenden Kontaktwiderstand bei 1-Draht-Sensorverbindungen zu vermeiden.
