Produktdetails

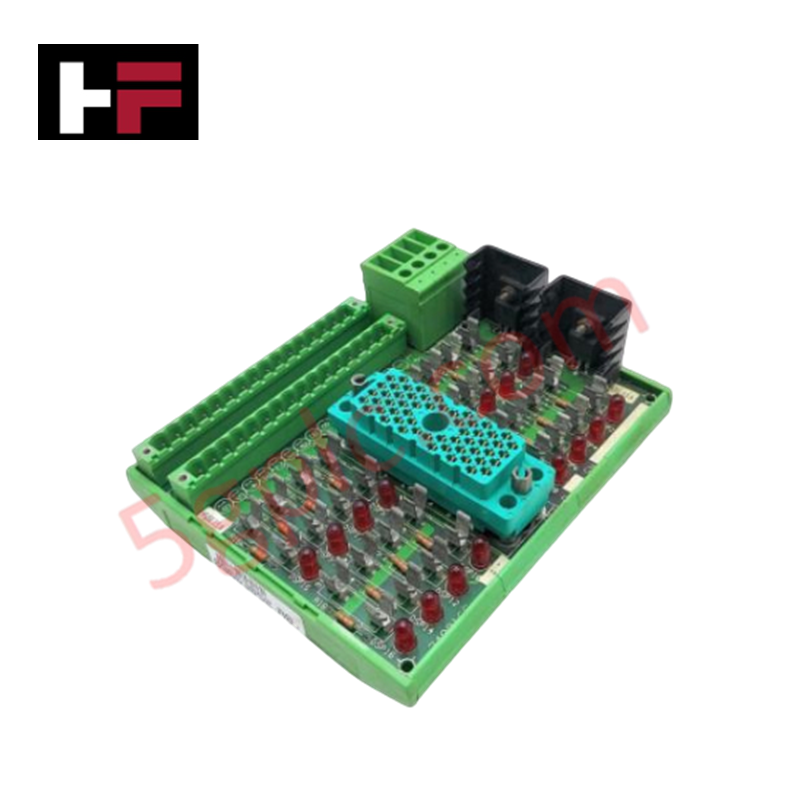

Die Triconex 40000206-540 ist eine industrietaugliche Anschlussplatine zur Anbindung von Feldsignalen an Triconex-Tricon-Sicherheits- und Steuerungssysteme. Sie dient als hochzuverlässige Verbindungsebene und leitet diskrete oder analoge Feldverdrahtungen direkt an die E/A-Module des Systems weiter, um die Signalqualität in geschäftskritischen Anwendungen zu gewährleisten.
Flexible Kanalzahl und elektrische Kenndaten
Je nach Systemkonfiguration unterstützt die Anschlussplatine bis zu 32 oder 64 E/A-Punkte und verarbeitet digitale oder analoge Signale mit einer Nennspannung von bis zu 30 V DC. Feld- und Systemkabel werden über robuste Schraubklemmen oder Flachbandkabel-Anschlüsse befestigt und bieten vielseitige Anschlussmöglichkeiten für Feldinstrumente.
Montage und Umgebungsbedingungen
Die 40000206-540 ist für den Einbau in Schaltschränke ausgelegt und unterstützt die Montage auf einer Schalttafel oder in einem Rack. Ihr Nettogewicht beträgt etwa 1,2 bis 1,5 kg. Sie ist für den Betrieb bei Temperaturen von -20 deg C bis +70 deg C ausgelegt und hält Lagerbedingungen zwischen -40 deg C und +85 deg C stand.
| Parameter | Spezifikation |
|---|---|
| Modell | 40000206-540 |
| Marke | Triconex |
| Produkttyp | Anschlussplatinen |
| Systemkompatibilität | Triconex-Tricon-Sicherheitssysteme |
| Unterstützte Kanäle | 32 oder 64 E/A-Punkte (abhängig von der Konfiguration) |
| Signaltyp | Digitale oder analoge E/A |
| Nennspannung | Bis zu 30 V DC |
| Anschlusstyp | Schraubklemmen / Flachbandkabel-Anschlüsse |
| Montageart | Schalttafel- oder Rackmontage |
| Betriebstemperatur | -20 deg C bis +70 deg C |
| Lagertemperatur | -40 deg C bis +85 deg C |
| Gewicht | Ca. 1.2-1.5 kg |
Häufig gestellte Fragen
F: Welche Signaltypen und Spannungspegel unterstützt die Triconex 40000206-540?
A: Sie unterstützt digitale und analoge E/A-Signale mit einer Betriebsspannung von bis zu 30 V DC.
F: Wie wird die Feldverdrahtung an die Anschlussplatine 40000206-540 angeschlossen?
A: Die Feldanschlüsse werden je nach den Anforderungen der Systemkonfiguration über integrierte Schraubklemmen oder Flachbandkabel-Anschlüsse hergestellt.
Zusätzliche Informationen
- 100% Originalteile: Alle Produkte sind original und authentisch, was eine zuverlässige industrielle Leistung gewährleistet.
- 30-Tage Rückgabegarantie: Rückgabe aller vorrätigen Artikel innerhalb von 30 Tagen in der originalen, ungeöffneten Verpackung für eine volle Rückerstattung (ohne Versandkosten und Gebühren).
- 12 Monate Garantie: Deckt Material- oder Verarbeitungsfehler ab; schließt Missbrauch, normalen Verschleiß oder unautorisierte Änderungen aus.
- Weltweiter Versand: Wir versenden über USPS, UPS, FedEx und DHL. Die Lieferzeiten variieren je nach Land und können Zoll- oder Einfuhrgebühren unterliegen.
- Support & Kontakt: Technische und Garantieunterstützung ist jederzeit verfügbar. Kontaktieren Sie uns hier: Kontakt.
- Kaufberatung: Überprüfen Sie vor der Bestellung sorgfältig die Produktspezifikationen und Kompatibilität, um eine korrekte Anwendung sicherzustellen.
