Produktdetails

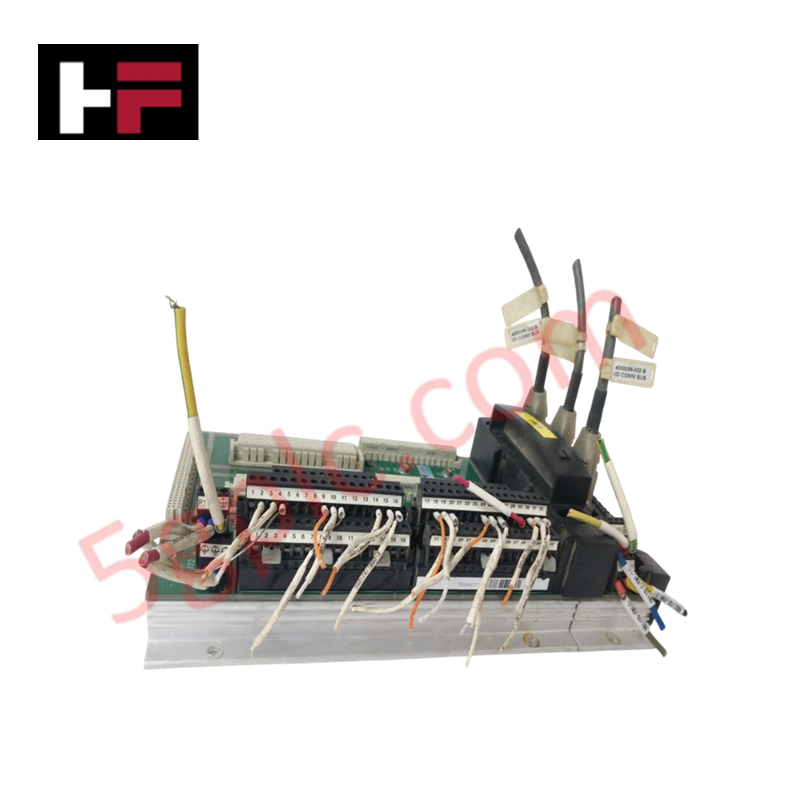

Die Triconex 2381 7400221-100 (bezeichnet als PI2381-Impuls-Eingangsgrundplatte) ist eine spezielle Kartengrundplatte für das sicherheitsgerichtete System (SIS) Tricon v11. Sie wird von Schneider Electric unter der Marke Triconex hergestellt und dient als physische und elektrische Schnittstellengrundplatte für Impulseingangsmodule, die hochfrequente Signale von Feldinstrumenten wie Durchflussmessern, Drehzahlsensoren und Ereigniszählern verarbeiten.
Signalkanäle und Eingangsspannungsspezifikationen
Die Grundplatte unterstützt 8 Impulseingangskanäle, die für verschiedene Signalquellen ausgelegt sind, darunter Rechteckimpulse, NAMUR-Sensoren sowie potenzialfreie und beschaltete Kontakte. Die Eingangsspannungen liegen zwischen 5 VDC und 30 VDC und ermöglichen den direkten Anschluss verschiedener Feldtransmittersignale in sicherheitsgerichteten Prozesskreisen.
Hochgeschwindigkeits-Frequenzverarbeitung
Das Gerät wurde für die präzise Drehzahl- und Durchflussüberwachung entwickelt und verarbeitet Standard-Impulsfrequenzen bis zu 10 kHz. Jeder Kanal nutzt einen integrierten 24-Bit-Zähler für die hochauflösende Impulssummierung und Frequenzmessung, die für kritische Steuerungslogik erforderlich sind.
Abmessungen und Montage
Die kompakte Grundplatte misst 2.2 cm x 12.4 cm x 12.6 cm und wiegt 0.1 kg. Sie wird in den USA hergestellt und in standardmäßige Tricon-v11-Chassiseinheiten eingebaut, um Signalpfade direkt zwischen der Feldverdrahtung und den internen Systembussen zu führen.
| Parameter | Spezifikation |
|---|---|
| Modell | 2381 (7400221-100 PI2381) |
| Marke | Triconex |
| Produkttyp | Impuls-Eingangsgrundplatte |
| Systemplattform | Sicherheitsgerichtetes System Tricon v11 |
| Anzahl der Kanäle | 8 Impulseingangskanäle |
| Signaleingangstypen | Rechteckimpulse, NAMUR-Sensoren, potenzialfreie/beschaltete Kontakte |
| Eingangsspannungsbereich | 5 VDC bis 30 VDC |
| Frequenzbereich | Bis zu 10 kHz |
| Zählerauflösung | 24-Bit-Zähler pro Kanal |
| Abmessungen | 2.2 cm x 12.4 cm x 12.6 cm |
| Gewicht | 0.1 kg |
| Ursprungsland | USA |
Häufig gestellte Fragen
F: Welche Signaleingangstypen unterstützt die Triconex-2381-Grundplatte?
A: Sie unterstützt Rechtecksignale, NAMUR-Sensoren sowie Impulseingänge von potenzialfreien und beschalteten Kontakten bei einem Eingangsspannungsbereich von 5 VDC bis 30 VDC.
F: Mit welcher Steuerungssystemplattform ist die Grundplatte 7400221-100 kompatibel?
A: Sie wurde speziell für die Integration in das sicherheitsgerichtete System (SIS) Triconex Tricon v11 entwickelt.
F: Wie hoch ist die maximale Impulsfrequenz pro Kanal?
A: Die Grundplatte unterstützt einen Standardfrequenzbereich bis zu 10 kHz und bietet für die Impulssummierung eine Zählerauflösung von 24 Bit.
