Produktdetails

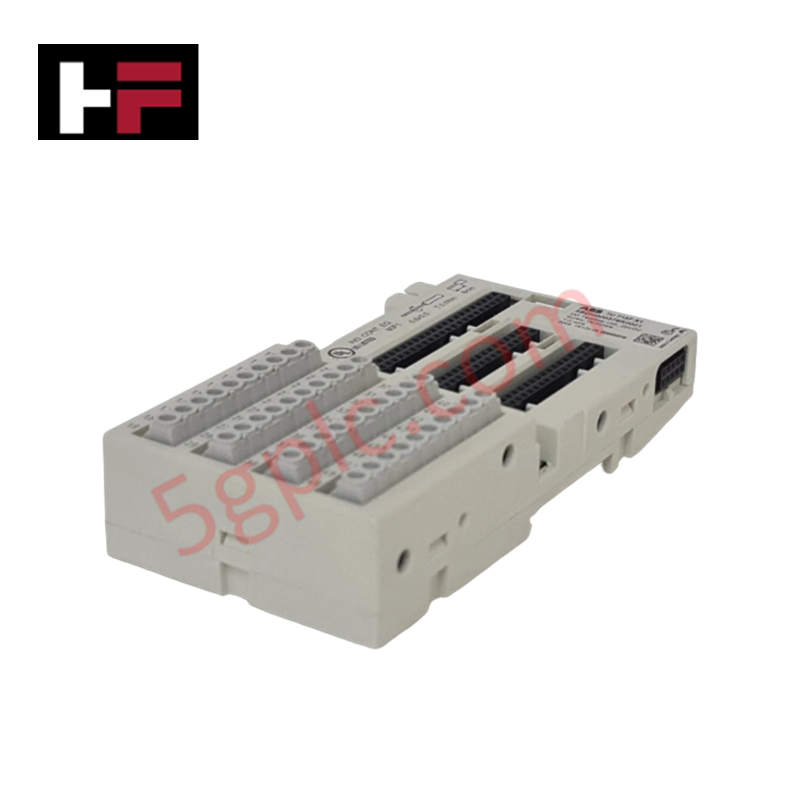

Die ABB TU 715F 3BDH000378R0001, auch als TU 715F I/O-Terminaleinheit katalogisiert, fungiert als dedizierte Hardwarekomponente für die Feldverdrahtungsanschlüsse und Signalweiterleitung innerhalb der ABB S700 I/O-Plattformen.
Hardware-Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | TU 715F 3BDH000378R0001 |
| Marke | ABB |
| Herkunft | Standard ABB Fertigung |
| Gewicht | 0,19 kg |
| Abmessungen | 68 mm x 30 mm x 135 mm |
| Betriebstemperatur | -20 bis +60 °C (Standard Industriebereich) |
| Stromverbrauch | Passive Basiseinheit (Busversorgung über I/O-Modul) |
| Mechanik-Serie | S700 |
| Anschlusstyp | Schraubklemmen, 1- oder 2-Draht-Anschluss |
| Unterstützte Drahtgröße | 0,08 bis 2,5 mm² |
| Belastbarer Strom | 10 A |
| Gleichtaktspannung | 24 VDC |
I/O-Dichte-Skalierung & Firmware-Flash-Kompatibilität
Die TU 715F Terminaleinheit ermöglicht eine modulare Skalierung der I/O-Dichte, indem sie als physische Schnittstellenebene für S700 I/O-Module auf der Hutschiene dient. Integrierte interne Bus-Leiterbahnen verbinden Feldsignale direkt mit dem lokalen Backplane, was eine latenzarme Übertragung über deterministische Netzwerke ermöglicht. Das Ersetzen oder Austauschen eingesetzter aktiver I/O-Karten auf der Basiseinheit beeinträchtigt nicht die bestehende Feldverdrahtung, wodurch die Firmware-Flash-Kompatibilität des Gesamtsystems und die ununterbrochene Backplane-Kommunikationsgeschwindigkeit über benachbarte Terminalplätze erhalten bleiben.
Häufig gestellte Fragen
F: Welche Drahtquerschnittsgrenzen gelten für die Schraubklemmen der TU 715F Terminaleinheit?
A: Die Schraubanschlussblöcke nehmen Leiterquerschnitte von 0,08 mm² bis 2,5 mm² für 1-Draht- oder 2-Draht-Anschlüsse auf.
F: Kann ein aktives I/O-Modul ersetzt werden, ohne die Feldverdrahtung von der TU 715F zu trennen?
A: Ja, die Feldverdrahtung ist direkt an der Terminaleinheit angeschlossen, sodass das aktive S700 I/O-Modul unabhängig abgeklemmt und ersetzt werden kann.
Feldinstallationsrichtlinien
- Montieren Sie die Terminaleinheit sicher auf einer standardmäßigen 35 mm Hutschiene, bevor Sie aktive S700 I/O-Module einstecken.
- Abisolieren Sie die Feldverdrahtung auf die empfohlene Länge und ziehen Sie die Schraubklemmen mit dem vorgeschriebenen Drehmoment an, um lose mechanische Kontakte zu vermeiden.
- Verbinden Sie Schirmdrähte mit speziellen Erdungsschienen, um hochfrequente Störgeräusche auf den Signalkanälen zu minimieren.
- Trennen Sie externe 24 VDC-Feldversorgungen, bevor Sie Anschlussleiter anbringen oder entfernen.
