تفاصيل المنتج

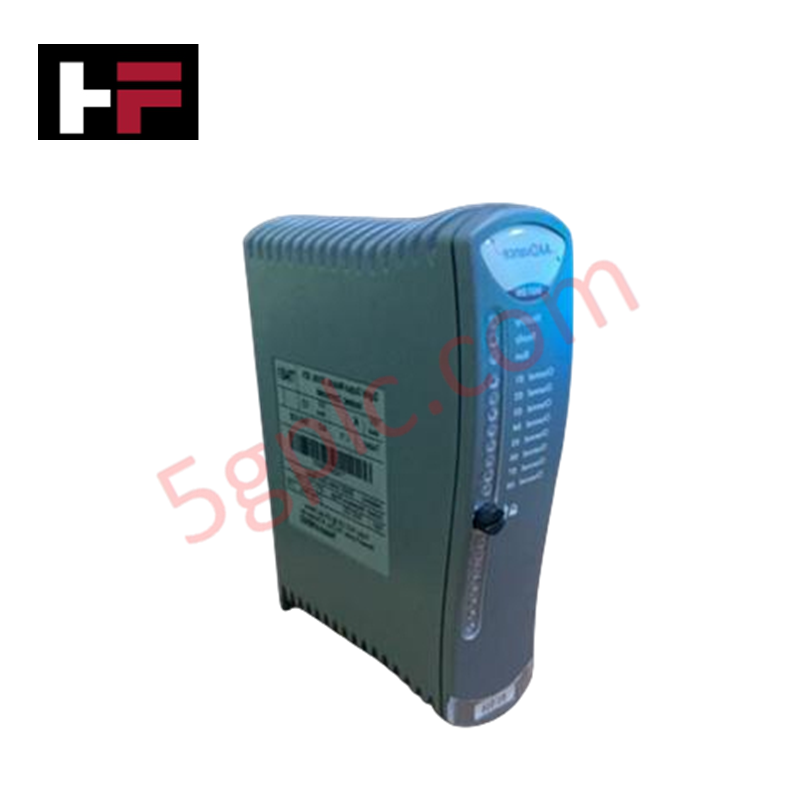

مصمم لتنفيذ المنطق عالي النزاهة في الشبكات الحرجة للسلامة، يوفر ICS TRIPLEX T9191 (وحدة معالج التحكم في السلامة T9191) تنفيذًا مباشرًا ماديًا وكهربائيًا. تستخدم الوحدة نواة معالجة عالية السرعة لإدارة حلقات التحكم الحتمية، واكتساب الإشارات، والمراقبة التشخيصية ضمن منصات السلامة المتكاملة.
تفصيل اللاحقة ومصفوفة الطراز
توفر سلسلة T9191 تكوينات طاقة وواجهات خاصة بالمتغيرات. يجب على المستخدمين التحقق من إصدار الأجهزة مقابل متطلبات الطاقة الخاصة بالموقع، حيث تدعم السلسلة إما طاقة دخل 220 فولت تيار متردد أو 12 فولت تيار مستمر اعتمادًا على وحدة تزويد الطاقة الداخلية المكونة في المصنع.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | T9191 |
| العلامة التجارية | ICS TRIPLEX |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.2 كجم |
| الأبعاد | 4 سم × 12.3 سم × 16.2 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | يعتمد على التكوين |
| دورة المعالجة | 4 ميكروثانية |
| الحد الأقصى لسعة القنوات | 40 قناة |
هندسة التكرار الثلاثي المعياري (TMR) لنظام السلامة (SIS)
يعمل T9191 على هندسة التكرار الثلاثي المعياري 2من3، حيث تنفذ ثلاث مسارات معالجة مستقلة منطق السلامة بالتوازي. تقوم آلية تصويت داخلية بمقارنة حالات المخرجات لهذه المسارات باستمرار. إذا انحرف مسار معالجة واحد بسبب عطل في الأجهزة، يعزل جهاز التصويت التفاوت ويحافظ على سلامة النظام، مما يضمن تنفيذ حالة آمنة. توفر هذه الهندسة تحملًا سلسًا للأخطاء، مما يمنع التنشيطات الخاطئة مع ضمان بقاء وظيفة السلامة نشطة رغم فشل مكون واحد.
الأسئلة المتكررة
س: هل يدعم T9191 التبديل الساخن عبر الإنترنت أثناء التشغيل النشط؟
ج: نعم، تم تصميم T9191 لدعم خاصية التبديل الساخن. يسمح الاستبدال عبر الإنترنت دون الحاجة إلى إيقاف تشغيل النظام بالكامل، بشرط أن تتطابق الوحدة المستبدلة مع إصدار البرنامج الثابت والتكوين للوحدة الحالية.
س: كيف تتعامل الوحدة مع انتشار الأعطال بين مسارات المعالجة؟
ج: تراقب شرائح التصويت الداخلية كل مسار معالجة في الوقت الحقيقي. عند اكتشاف تباين في الإشارة، تعزل الأجهزة تلقائيًا القناة المعطوبة لمنع انتشار البيانات الخاطئة إلى أجهزة الحقل المخرجة.
إرشادات التثبيت الميداني
- تحقق من أن بيئة التشغيل المحيطة تبقى ضمن نطاق -40 درجة مئوية إلى +70 درجة مئوية.
- تأكد من التثبيت الصحيح داخل هيكل نظام T6300 للحفاظ على سلامة الحماية من التداخل الكهرومغناطيسي والتداخل الراديوي.
- أكد أن مصدر الطاقة (12 فولت تيار مستمر أو 220 فولت تيار متردد) يتطابق مع تكوين الوحدة المحدد قبل التوصيل الكهربائي.
- استخدم كابلات ملتوية مزدوجة معزولة لجميع واجهات البيانات التسلسلية لتقليل تداخل الإشارات.
- ثبت الوحدة باستخدام آليات القفل المدمجة لضمان توصيل اللوحة الخلفية بشكل كامل.
- تحقق من أن الوحدة مثبتة بشكل صحيح في اللوحة الخلفية قبل تطبيق الطاقة على ناقل النظام.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
