تفاصيل المنتج

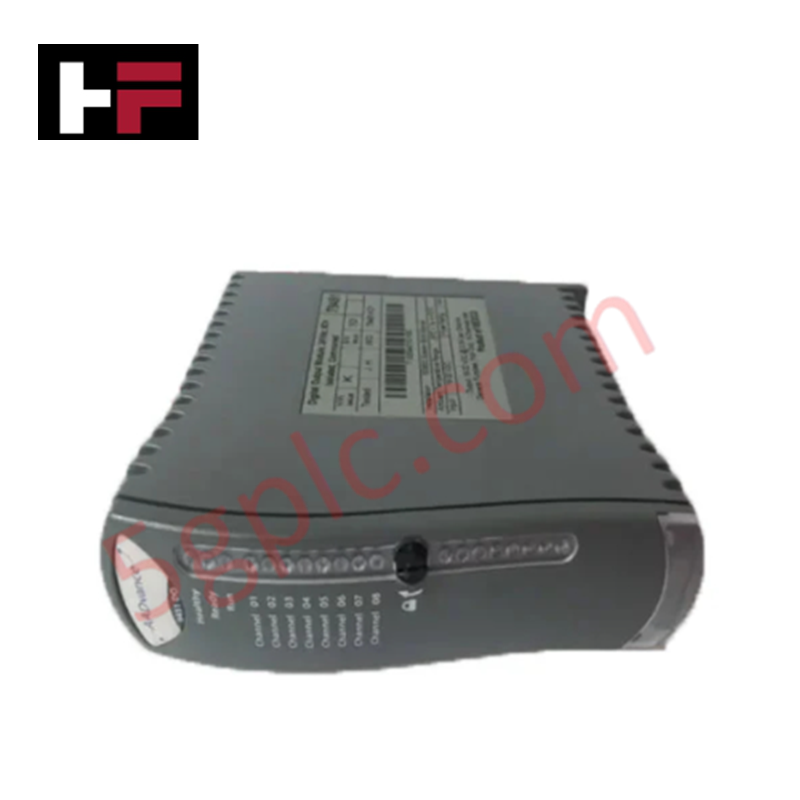

يعمل ICS Triplex T9482، المُدرج أيضًا باسم T9482 كوحدة خرج تناظري معزولة، كمكوّن عتادي مخصص لمعالجة إشارات الخرج التناظرية عالية الموثوقية ذات 8 قنوات ضمن منصات أنظمة السلامة والتحكم ICS Triplex AADvance. وبفضل معالج RISC مدمج ذي 32 بت وذاكرة RAM بسعة 64 ميغابايت وذاكرة Flash بسعة 64 ميغابايت، تحوّل الوحدة أوامر ناقل النظام إلى إشارات حلقية مادية معزولة لتنفيذ إجراءات التحكم الميدانية ضمن نطاق درجة حرارة تشغيل من -20 إلى 60 درجة مئوية (-4 إلى 140 درجة فهرنهايت).
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | T9482 |
| العلامة التجارية | ICS Triplex |
| بلد المنشأ | المملكة المتحدة |
| الوزن | 3.06 كجم |
| الأبعاد | 9.3 سم × 30.2 سم × 26.5 سم |
| درجة حرارة التشغيل | من -20 إلى 60 درجة مئوية (من -4 إلى 140 درجة فهرنهايت) |
| استهلاك الطاقة | مدخل مصدر طاقة 24 VDC |
| قنوات الخرج | 8 قنوات خرج تناظري معزولة |
| المعالج الدقيق | معالج RISC ذي 32 بت |
| الذاكرة المدمجة | ذاكرة RAM بسعة 64 ميغابايت، وذاكرة Flash بسعة 64 ميغابايت |
| بروتوكولات الاتصال | Ethernet وModbus وProfibus |
| توافق النظام | أنظمة السلامة ICS Triplex AADvance |
هندسة السلامة الوظيفية والعزل
تدعم وحدة الخرج التناظري ICS Triplex T9482 متطلبات اعتماد SIL3 عند دمجها في تكوينات بنية التحكم المتسامحة مع الأعطال AADvance. وقد صُممت بدعم بنيوي للتكرار النمطي الثلاثي (TMR) وبعزل جلفاني عبر قنوات الخرج الثماني جميعها، ما يعزل المعالجات الدقيقة الداخلية عن حلقات التأريض بين القنوات وعن الارتفاعات المفاجئة للجهد الكهربائي في الجانب الميداني. وتراقب التشخيصات المدمجة باستمرار تغذية حلقة القيادة الراجعة لتنفيذ حالة آمنة عند حدوث عطل دائرة مفتوحة ميداني غير مكتشف أو اختلاف في تصويت العتاد.
الأسئلة الشائعة
س: هل تتيح وحدة T9482 التبديل السريع داخل هيكل نظام AADvance نشط؟
ج: نعم، عند استخدام تكوين فتحة وحدة زائدة عن الحاجة، يمكن استخراج وحدة T9482 واستبدالها أثناء التشغيل دون قطع طاقة ناقل 24 VDC أو إيقاف إشارات التحكم النشطة في الوحدات المجاورة العاملة.
س: كيف يحمي العزل الجلفاني الداخلي في T9482 إلكترونيات اللوحة الخلفية للنظام؟
ج: يفصل العزل الجلفاني المسارات الموصلة كهربائيًا مباشرة بين الحلقات التناظرية الميدانية الثماني ووحدة معالجة RISC الداخلية ذات 32 بت، مما يمنع ضوضاء الجهد ذي النمط المشترك وفروق جهد التأريض من التسبب في إعادة ضبط معالج اللوحة الخلفية.
إرشادات التركيب الميداني
- تأكد من توصيل هيكل الخزانة وعتاد التثبيت على سكة DIN/الحامل بقضيب تأريض أرضي منخفض المقاومة قبل إدخال وحدة T9482.
- حاذِ حواف بطاقة الوحدة مع قضبان توجيه البطاقة في فتحة حاوية AADvance، ثم أدخل الوحدة بثبات حتى يستقر موصل الحافة الخلفية بالكامل في مقبس اللوحة الخلفية.
- أحكم ربط برغيي تثبيت اللوحة الأمامية العلوي والسفلي لقفل الوحدة في مكانها وضمان استمرارية تأريض الغلاف.
- مرّر أسلاك مصدر طاقة 24 VDC وكابلات الإشارات الميدانية في قنوات أسلاك منفصلة، مع الحفاظ على فصل مادي بين كابلات الخرج التناظرية منخفضة الجهد وخطوط طاقة التيار المتردد عالية الجهد.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
