تفاصيل المنتج
نظرة عامة على المنتج

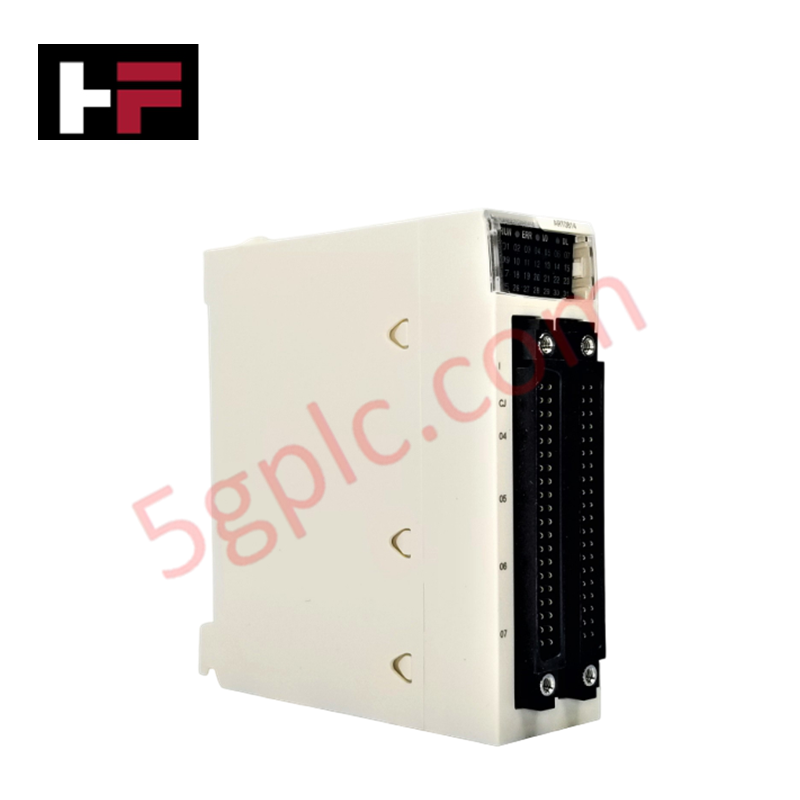

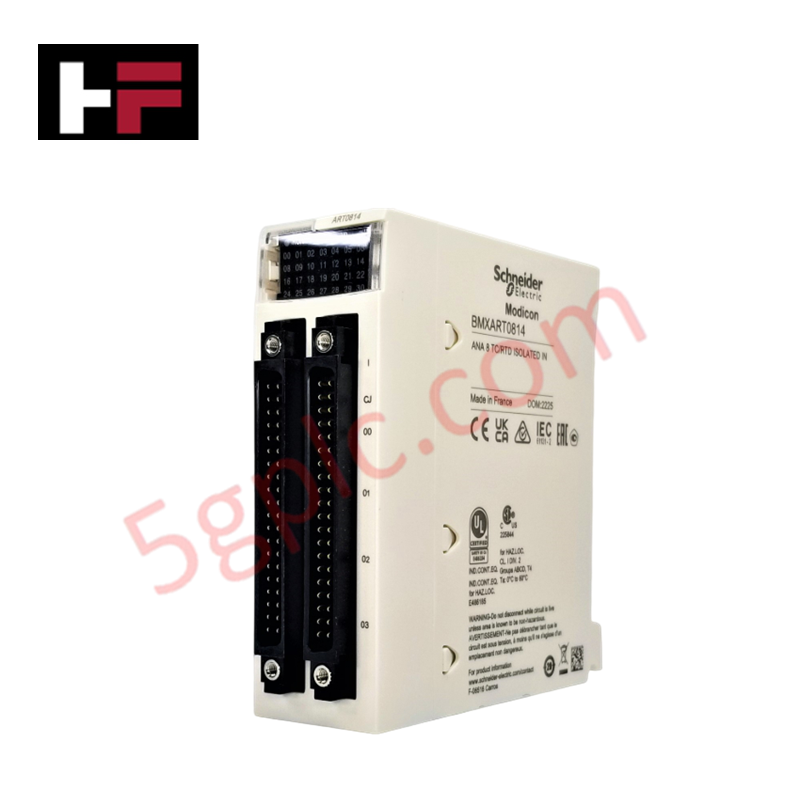

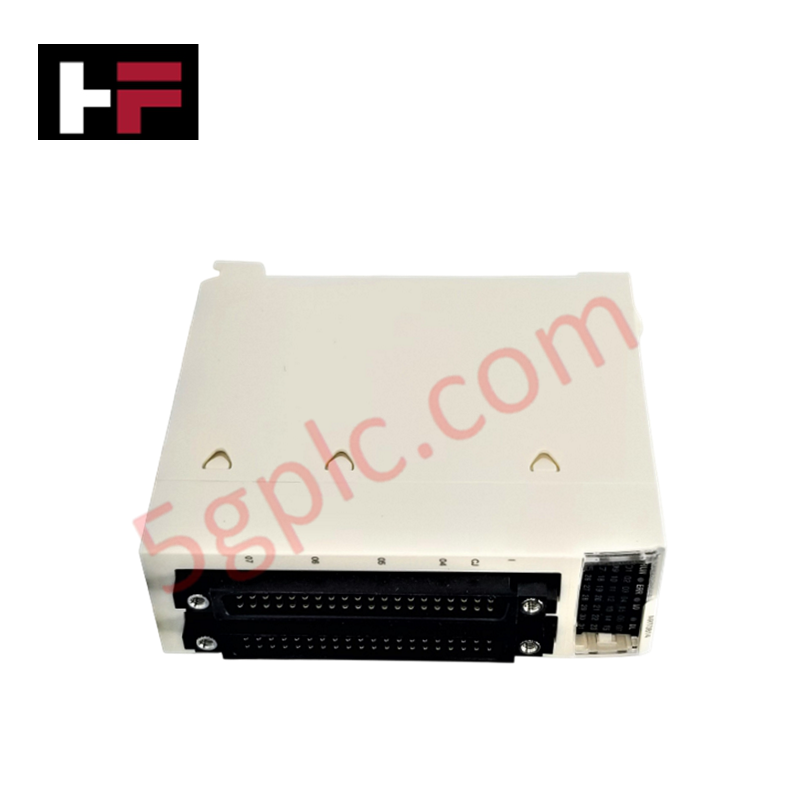

يعمل جهاز Schneider Electric BMXART0814 كوحدة إدخال تناظرية عالية الكثافة ومعزولة بالكامل ضمن منصة أتمتة Modicon X80. يعترض هذا الجهاز إشارات الميليفولت والميكروفولت مباشرة من الثرموقبلات عالية الدقة وكواشف درجة الحرارة المقاومة (RTDs) المنتشرة في أرض المصنع. يترجم هذه التغيرات الحرارية الكهربائية الخام إلى بيانات رقمية دقيقة للغاية لوحدات التحكم القابلة للبرمجة Modicon M340 وM580. نضمن وصول هذا المنتج بحالة جديدة 100% ومختومة من المصنع الأصلي.
المواصفات الفنية
| المعلمة | المواصفات |
| الشركة المصنعة | شنايدر إلكتريك |
| خط الإنتاج | منصة Modicon X80 |
| رقم القطعة / رقم الموديل | BMXART0814 / BMX-ART-0814 |
| نوع الوحدة | وحدة الإدخال التناظرية المعزولة |
| عدد المدخلات | 8 قنوات تناظرية |
| عزل القناة | عزل كامل بين الإدخال والقناة والإدخال والحافلة |
| مقاومة الدخل | 10 ميغا أوم |
| التحويل من التناظرية إلى الرقمية | سيغما-دلتا 16 بت |
| دقة الإدخال التناظري | 15 بت + إشارة |
| رفض الوضع المشترك | 120 ديسيبل عند 50/60 هرتز |
| رفض الوضع التفاضلي | 60 ديسيبل عند 50/60 هرتز |
| ترشيح الإشارة المدمج | ترشيح رقمي من الدرجة الأولى |
| الوقت الاسمي لدورة القراءة | 200 مللي ثانية مع الثرموقبل / 400 مللي ثانية مع مسبار درجة الحرارة |
| حمولة الإدخال المسموح بها | $\pm7.5\text{ V}$ عبر جميع نوافذ المقياس التشغيلي الأصلية ($\pm1.28\text{ V}$، $\pm160\text{ mV}$، $\pm320\text{ mV}$، $\pm40\text{ mV}$، $\pm640\text{ mV}$، $\pm80\text{ mV}$) |
| الاتصال الكهربائي | موصلان × 40 مسار |
| استهلاك التيار | 150 مللي أمبير عند 3.3 فولت تيار مستمر |
| الحماية من الدخول / الحماية الميكانيكية | تصنيف IP20 |
| مقاومة الاهتزاز / الصدمات | 3 جي إن مستمرة / 30 جي إن ذروة |
| فئة صلابة البيئة | مطابق لمعايير 3C3 و3C4 وفقًا لـ EN/IEC 60721-3-3 |
| درجة حرارة التشغيل المحيطة | 32 إلى 140 درجة فهرنهايت (0 إلى 60 درجة مئوية) |
| معايير الامتثال | EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201 |
مزايا هندسية
-
مناعة عالية ضد الضوضاء الصناعية ذات التوهين العالي: تقدم هذه البطاقة نسبة رفض وضع مشترك ضخمة تبلغ 120 ديسيبل ونسبة رفض وضع تفاضلي 60 ديسيبل عند 50/60 هرتز. يعزل هذا الترشيح المتخصص إشارات المستشعر الدقيقة بمستوى الميكروفولت عن الضوضاء الثقيلة لشبكة التيار المتردد، والتداخل المغناطيسي، وضوضاء المحركات الكهربائية الموجودة في بيئات المصانع القاسية.
-
البقاء في بيئة تآكل شديدة: تفي الوحدة بمعايير الصلابة 3C3 و3C4 وفقًا لتعريفات EN/IEC 60721-3-3. تحمي هذه المعالجة الكيميائية المتقدمة المسارات النحاسية الداخلية والمكونات المركبة على السطح من الأكسدة الكارثية في بيئات عالية الكبريت أو الكلور مثل مصافي النفط، ومصانع المعالجة الكيميائية، ومنشآت معالجة مياه الصرف.
-
التحويل التناظري إلى الرقمي عالي الدقة Sigma-Delta: يعمل محول تناظري إلى رقمي مدمج بدقة 16 بت من نوع Sigma-Delta مع مرشح رقمي من الدرجة الأولى على تتبع التغيرات السريعة في العملية بسلاسة. تحقق الأجهزة دقة مذهلة تصل إلى 15 بت زائد إشارة، مما يسمح لمهندسي العمليات بمراقبة تعديلات درجة الحرارة الدقيقة بجزء من الدرجة داخل الأفران ذات درجات الحرارة العالية أو أفران الصهر.
-
إطار تحمل خطأ التحميل الزائد: تتحمل الوحدة ارتفاعات مفاجئة في الجهد تصل إلى $\pm7.5\text{V}$ عبر جميع نطاقات الإدخال الأساسية. توفر هذه الوسادة الصلبة للأجهزة حماية من احتراق المكونات عند حدوث دوائر قصيرة أو أعطال أرضية تسقط طاقة الحقل الخام في خطوط أجهزة الثرموقبلات الحساسة عن طريق الخطأ.
الأسئلة الشائعة
-
هل يتم شحن وحدة الإدخال BMXART0814 داخل علبة مصنع أصلية؟
نعم. نوفر هذه الوحدة حصريًا كوحدة أصلية جديدة 100% من المصنع. تصل داخل علبة شنييدر إلكتريك الأصلية المختومة التي تحتوي على الغلاف الداخلي المضاد للكهرباء الساكنة غير الملموس، ورموز تتبع التصنيع السليمة، وإرشادات التثبيت الرسمية.
-
هل تدعم هذه الوحدة كلًا من الثرموقبلات ومستشعرات درجة الحرارة RTD؟
نعم. يتوافق ملف الأجهزة العالمي مع عائلتي المستشعرات. يقوم المعالج الداخلي بضبط سرعة المسح تلقائيًا لتتناسب مع ملف المستشعر المختار، حيث ينفذ دورة قراءة سريعة مدتها 200 مللي ثانية للثرموقبلات القياسية ودورة مستقرة مدتها 400 مللي ثانية لمجسات درجة الحرارة عالية الدقة.
-
ما نوع ذراع الأسلاك أو الكتلة التي أحتاج لتوصيلها بالمنفذين ذوي الـ 40 مسارًا؟
تستخدم الوحدة فتحتين موصلتين عاليتي الكثافة بـ 40 مسارًا. لتعظيم موثوقية الاتصال وتبسيط تصميم التخطيط، يجب عليك اختيار إما مجموعة كتل طرفية مطابقة بـ 40 مسارًا أو توصيل الوحدة مباشرة بكابل Telefast مسبق الأسلاك ونظام الكتل الطرفية.
-
هل يمكنني استبدال وحدة نشطة على رف اللوحة الخلفية دون قطع طاقة النظام؟
نعم، بشرط أن تقوم بتركيبه داخل لوحة خلفية Modicon X80 التي يتحكم بها معالج M580 أو M340 الذي يدعم التبديل الساخن (RIUP - الإزالة والإدخال تحت الطاقة). تحمي مكونات ناقل الطاقة الداخلية للوحدة النظام من الشرر في اللوحة الخلفية أثناء استبدال الوحدة النشطة.
