تفاصيل المنتج

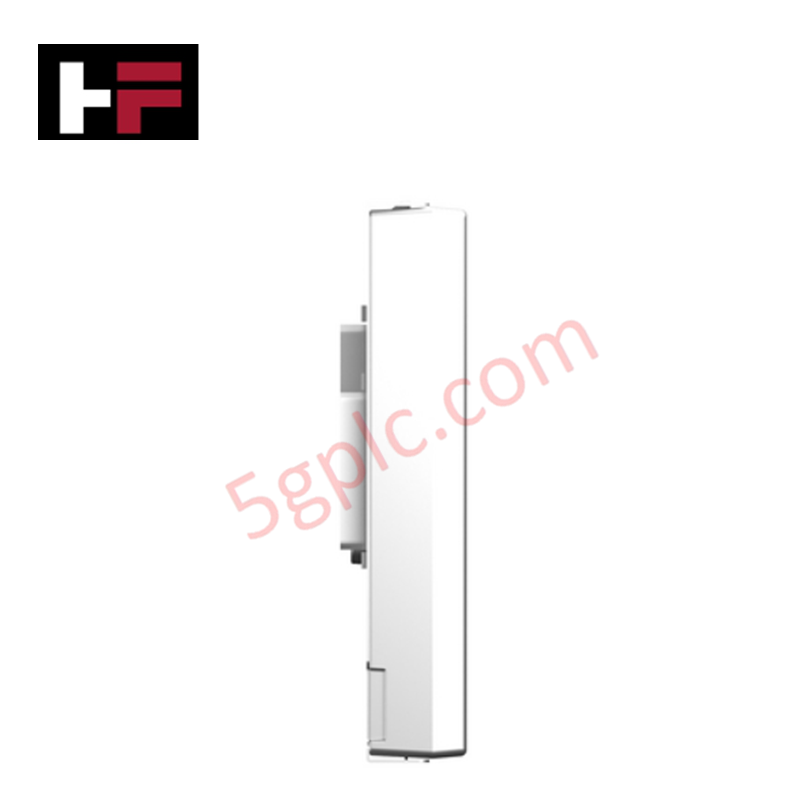

يعمل Schneider BMXXBP1002، المُدرج أيضًا باسم BMXXBP1002، كعنصر أجهزة مخصص لإيواء الوحدات فعليًا وتوجيه بيانات اللوحة الخلفية ضمن منصات PAC من Modicon M580 وM340. ويوفر تثبيتًا هيكليًا ومساري اتصال مزدوجين عبر Ethernet وX-bus ضمن 10 فتحات للنظام.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | BMXXBP1002 |
| العلامة التجارية | Schneider Electric |
| المنشأ | فرنسا |
| الوزن | 1.37 kg |
| الأبعاد | 59.0 cm x 15.3 cm x 6.6 cm (بُعد العبوة 1) |
| درجة حرارة التشغيل | من 0 إلى 60 deg C |
| استهلاك الطاقة | 251 mW عند 3.3 VDC، و3.9 W عند 24 VDC |
| عدد الفتحات | 10 فتحات (8 لناقل X وEthernet، و2 لناقل X) |
| استهلاك التيار | 162 mA عند 24 VDC، و76 mA عند 3.3 VDC |
| درجة الحماية | IP20 |
| الرطوبة النسبية | من 5 إلى 95 % دون تكاثف |
| طريقة التثبيت | 4 براغي M6 على لوح أو 4 براغي (بقطر 4.32-6.35 mm) على لوحة |
| توافق النظام | وحدة إمداد الطاقة BMXCPS4002، ومعالج BMX، ومعالج BME، ووحدات الإدخال/الإخراج X80 |
| التوصيل الإضافي | موصل واحد (XBE) لواجهة وحدة التوسعة |
الاتصال الحتمي عبر اللوحة الخلفية لـ Ethernet/X-Bus
تتضمن BMXXBP1002 بنية ناقلين تدمج لوحة خلفية Ethernet عالية السرعة إلى جانب قناة X-bus القديمة. ويتيح تصميم الناقل المزدوج اتصال EtherNet/IP حتميًا وعالي النطاق الترددي مباشرة عبر الفتحات الثماني المخصصة لـ Ethernet، وذلك لوحدات المعالجة المعقدة ومعالجات BME، مع الحفاظ على التوافق العكسي مع بطاقات الإدخال/الإخراج القياسية الخاصة بـ X-bus. ويضمن التوجيه الداخلي للإشارات تزامن سرعة اتصال ناقل اللوحة الخلفية عبر جميع الفتحات، كما يعزل معاملات الإدخال/الإخراج عالية الكثافة عن تصادم البيانات وأزمنة التأخير الناتجة عن تحكيم الناقل.
الأسئلة الشائعة
س: ما الفرق الهيكلي بين الفتحات العشر المتاحة في BMXXBP1002؟
ج: تحتوي الحاملية على 8 فتحات هجينة تدعم اتصالًا مشتركًا عبر Bus X وEthernet باللوحة الخلفية للمعالجات المتقدمة ووحدات الشبكة، إلى جانب فتحتين مخصصتين لـ Bus X ومحجوزتين حصريًا لوحدات الإدخال/الإخراج القياسية الخاصة بـ X-bus.
س: هل يمكن توصيل عدة حامليات لوحات خلفية BMXXBP1002 على التوالي؟
ج: نعم. تحتوي الحاملية على فتحة موصل لوحدة توسعة XBE، ما يتيح توسيع الحاملية المحلية عبر كابلات تمديد X-bus مخصصة لتوصيل الحامليات الثانوية.
س: ما وحدات إمداد الطاقة المتوافقة مع موضع اللوحة الخلفية في BMXXBP1002؟
ج: تتصل اللوحة الخلفية مباشرة بوحدات إمداد الطاقة Modicon X80، مثل BMXCPS4002، التي توزع جهود التشغيل المطلوبة، وهي 3.3 VDC و24 VDC، عبر مسارات اللوحة الخلفية الداخلية.
إرشادات التركيب الميداني
- ثبّت حاملية اللوحة الخلفية بإحكام على اللوح الخلفي لحاوية مؤرضة باستخدام أربعة براغي M6 أو معدات تثبيت على لوحة بقطر برغي يتراوح بين 4.32 mm و6.35 mm.
- تأكد من أن شريط التأريض الموجود على اللوحة الخلفية يلامس هيكل الحاوية تماسًا معدنيًا نظيفًا ومباشرًا للامتثال لمتطلبات التوافق الكهرومغناطيسي EN 61000-6-2.
- ركّب BMXCPS4002 أو وحدة إمداد الطاقة المتوافقة من Modicon X80 في فتحة الطاقة المخصصة في أقصى اليسار قبل تشغيل اللوحة الخلفية.
- عند استخدام تكوينات متعددة الحامليات، صِل كابل توسعة XBE بالمنفذ الجانبي وتحقق من وضع كتلة الإنهاء في آخر حاملية فعلية ضمن السلسلة.
- حافظ على توافق الحماية IP20 من دخول الأجسام الغريبة عبر وضع مجموعة الحاملية داخل حاوية واقية مصنفة وفق NEMA/IP، وخالية من الغبار الموصل والأبخرة المسببة للتآكل.
