تفاصيل المنتج

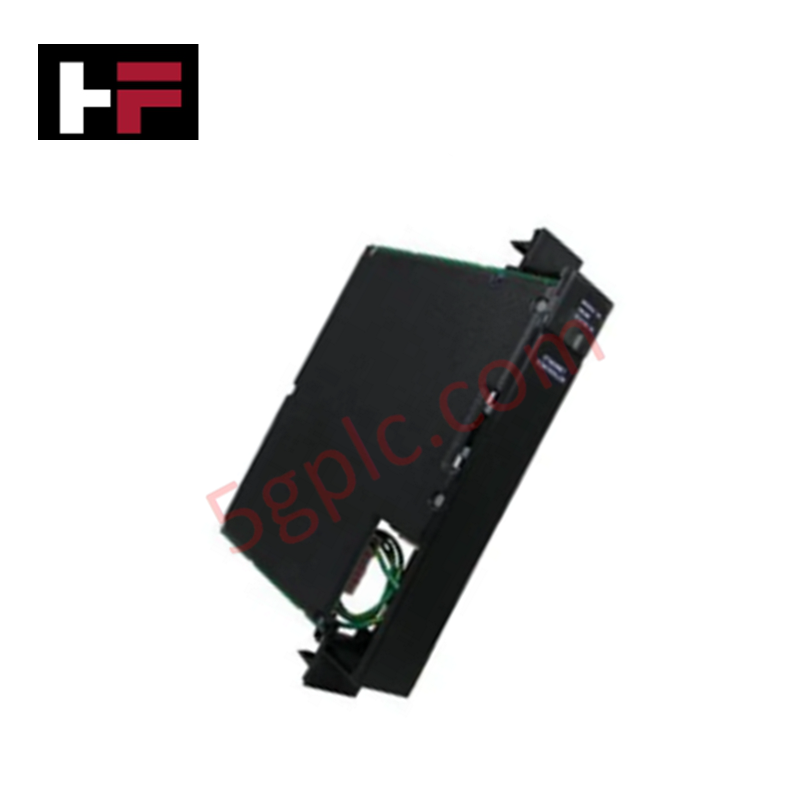

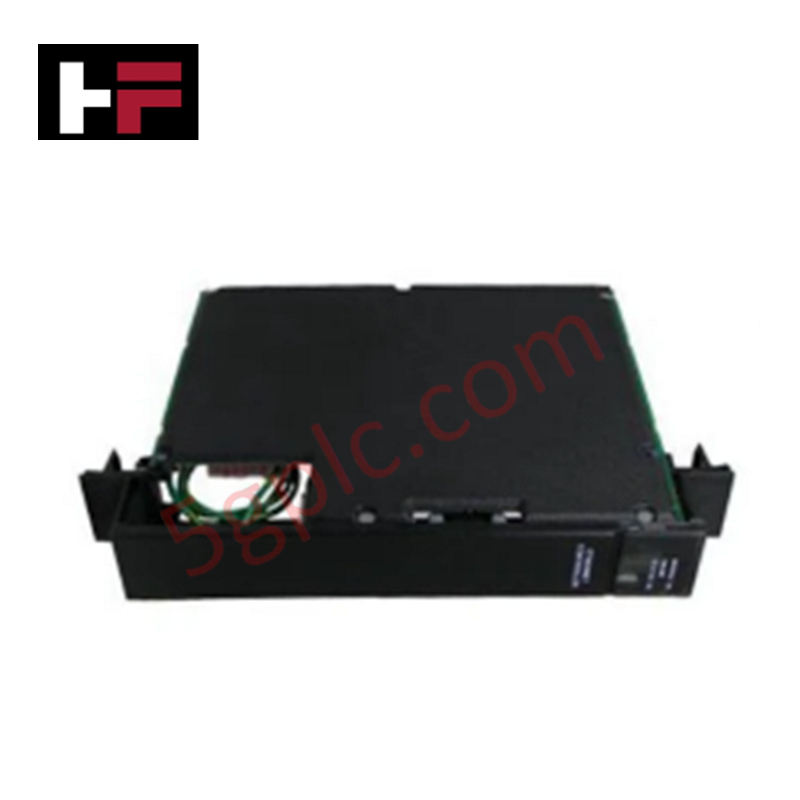

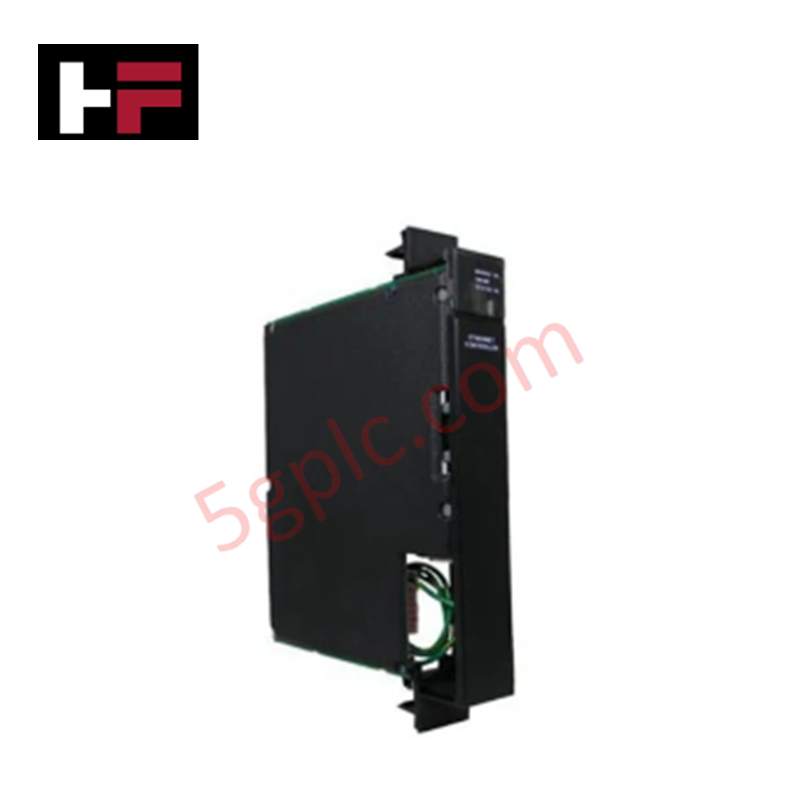

يعمل GE MVC3013-4001، المدرج أيضًا باسم جهاز مراقبة جهد الشبكة MVC3013، كمكوّن عتادي مخصص للتتبع المستمر لجهد الخط ومعالجة إشارات جودة الطاقة ضمن أنظمة طاقة ثلاثية الطور بجهد 480 VAC.
مواصفات العتاد
| المعلَمة | المواصفة |
|---|---|
| الطراز | MVC3013-4001 |
| العلامة التجارية | GE (GE Fanuc) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 kg |
| الأبعاد | 20 cm x 11.5 cm x 5.7 cm |
| درجة حرارة التشغيل | -40 إلى +70 deg C (-40 إلى +158 deg F) |
| استهلاك الطاقة | يعمل بالطاقة من الناقل/الخط الداخلي القياسي |
| نطاق الجهد | أنظمة طاقة ثلاثية الطور بجهد 480 VAC |
| دقة القياس | +/-2% |
| بروتوكول الاتصال | RS-485 Modbus |
| وظائف الإنذار | قابلة للتهيئة من قِبل المستخدم لارتفاع الجهد وانخفاضه وانقطاع الطاقة |
تكامل الاتصال الحتمي والمعالجة الحتمية
يحوّل MVC3013-4001 خطوط التغذية عالية الجهد ثلاثية الطور إلى معلمات شبكة رقمية للتقييم الفوري عبر واجهات ناقل البنية التسلسلية. وبفضل دعمه للاتصال عبر بروتوكول RS-485 Modbus، يوزّع هذا الوحدة بيانات قياس الطاقة وإشارات تشغيل الإنذار دون إدخال زمن تأخير في منطق الأتمتة العلوي.
صُممت الوحدة لتعظيم سرعة اتصال ناقل اللوحة الخلفية ومزامنة وحدة التحكم، وتحافظ على معدلات أخذ عينات داخلية مرتفعة للكشف السريع عن ارتفاع الجهد وانخفاضه وانقطاع الطاقة. كما تتيح توافقية ذاكرة الفلاش للبرنامج الثابت الاحتفاظ الدائم بحدود الفصل ومعلمات التشخيص التي يهيئها المستخدم أثناء حالات انقطاع الطاقة الممتدة.
الأسئلة الشائعة
س: ما أنظمة الجهد ومستويات تفاوت القياس التي يدعمها MVC3013-4001؟
ج: يراقب الجهاز أنظمة الطاقة الصناعية ثلاثية الطور بجهد 480 VAC، مع تفاوت في دقة القياس ضمن +/-2%.
س: ما واجهة الاتصال المستخدمة لإخراج مقاييس الجهد وإنذارات التشخيص؟
ج: تُنقل بيانات التشخيص ومقاييس جهد الخط والإنذارات القابلة للتهيئة عبر وصلة اتصال تسلسلية RS-485 Modbus.
س: كيف تتم إدارة معلمات الإنذار أثناء أحداث فقدان الطاقة؟
ج: تُخزَّن حالات الإنذار المهيأة لارتفاع الجهد وانخفاضه وانقطاع الطاقة الكلي في ذاكرة غير متطايرة داخل الوحدة.
إرشادات التركيب الميداني
- عزل الطاقة: تأكد من فصل جميع خطوط التغذية الرئيسية ثلاثية الطور بجهد 480 VAC ومصادر طاقة التحكم الثانوية، وتأمينها بنظام القفل ووضع بطاقة التحذير، قبل توصيل أسلاك الوحدة أو تركيبها.
- سلامة التأريض: صِل سوار تأريض للحماية من التفريغ الكهروستاتيكي (ESD) بنقطة تأريض أرضي موثوقة في الهيكل قبل التعامل مع التوصيلات الداخلية أو كتل التوصيل.
- المحاذاة الميكانيكية: ثبّت الحاوية بأبعاد 20 cm x 11.5 cm x 5.7 cm بإحكام على لوحة التركيب أو هيكل سكة DIN لمنع ارتخائها بسبب الاهتزاز.
- تدريع الكابل التسلسلي: مرّر أسلاك اتصال RS-485 Modbus في كابل مزدوج مجدول ومدرع، وبعيدًا عن خطوط الجهد العالي ثلاثية الطور، مع تأريض الدرع عند نقطة تأريض واحدة في الخزانة.
- إحكام أطراف التوصيل: تحقّق من إنهاء تسلسل الأطوار بشكل صحيح، وأحكم ربط جميع مسامير كتل التوصيل بعزم القيم القياسية للوحة قبل إعادة تنشيط خط الطاقة الرئيسي.
