تفاصيل المنتج

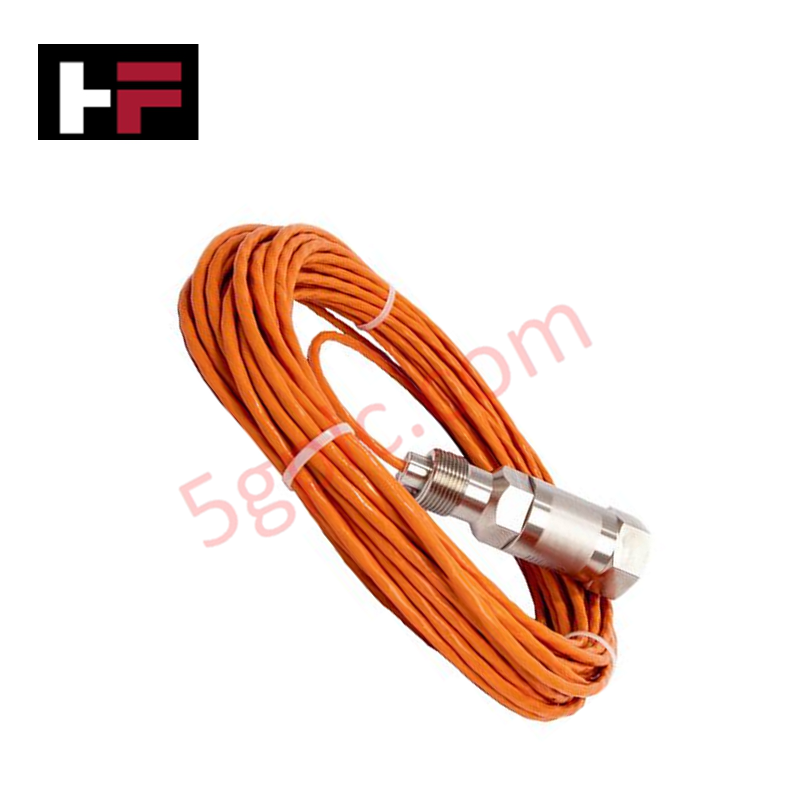

مصمم لاكتشاف الأشعة فوق البنفسجية وتوليد إشارات استجابة سريعة في أنظمة مراقبة لهب توربينات الغاز، يوفر Honeywell LG1093AA44 (مستشعر اللهب LG1093) تنفيذًا ماديًا/كهربائيًا مباشرًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| الطراز | LG1093AA44 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 3.0 كجم (وزن الشحن) |
| الأبعاد | تركيب NPT داخلي بمقاس 3/4 بوصة / سن لولبي خارجي للقناة بمقاس 1 بوصة |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +176 درجة مئوية |
| استهلاك الطاقة | لا يحتوي رأس المستشعر على مصدر طاقة نشط (أنبوب GM سلبي) |
| النطاق الطيفي | من 180 نانومتر إلى 260 نانومتر (طيف الأشعة فوق البنفسجية) |
| تصنيف الضغط | نافذة الرؤية مصنفة لتحمل 10 بار (150 رطلًا لكل بوصة مربعة) |
| تجميعة الكابل | كابل مدمج محمي بالتفلون، بطول 16 قدمًا (4.9 م) |
| زمن استجابة اللهب | وجود اللهب: 0.1 ثانية نموذجيًا؛ فقدان اللهب: 0.2 ثانية كحد أقصى |
| خرج الإشارة | متوافق مع وحدات التضخيم من سلسلة EG1033 |
| مسافة الإرسال | حتى 330 م (1,000 قدم) بين المستشعر ومضخم الإشارة |
| اعتمادات المناطق الخطرة | ATEX (EEx d IIA T3 / EEx d IIC T3، المنطقتان 1 و2)، FM (الفئة I، القسمان 1 و2، المجموعات B وC وD) |
بروتوكول حلقة 4-20 mA HART والعزل بين القنوات
تستخدم تجميعة المستشعر البصري أنبوبًا ضوئيًا من نوع غايغر-مولر حاجبًا للطاقة الشمسية، مصممًا لعزل إشارات الأشعة فوق البنفسجية في النطاق الطيفي من 180 نانومتر إلى 260 نانومتر، مع تجاهل ضوضاء الخلفية الناتجة عن الأشعة تحت الحمراء وإشعاع الجسم الأسود. ويمنع العزل الكهربائي بين القنوات، بين رأس الاستشعار البصري ووحدة التضخيم EG1033 المرتبطة، تيارات حلقات التأريض عبر خط النقل البالغ طوله 330 م. ويحافظ هيكل العزل هذا على دقة تردد النبضات أثناء معالجة الإشارات عالية السرعة وتنفيذ الفصل الطارئ ضمن بنى التحكم في التوربينات.
الأسئلة الشائعة
س: ما وحدات التضخيم المتوافقة مع مستشعر اللهب LG1093AA44؟
ج: يعمل المستشعر تحديدًا مع وحدات التضخيم من سلسلة Honeywell EG1033، بما في ذلك مخارج الترانزستور ذات المجمع المفتوح EG1033AA، ومخارج نقاط تلامس المرحل SPDT في EG1033AB أو EG1033AC.
س: هل يمكن تركيب LG1093AA44 على توربينات الغاز ذات أكاسيد النيتروجين المنخفضة الجافة (DLE)؟
ج: لا، فالمستشعرات القياسية من سلسلة LG1093 غير محسّنة لغرف الاحتراق منخفضة الانبعاثات؛ وتتطلب تطبيقات توربينات الغاز DLE أنواعًا مختارة مسبقًا من المستشعرات ومهيأة للهب منخفض الشدة فوق البنفسجية.
س: ما الحد الأقصى للضغط الذي تتحمله نافذة الرؤية البصرية؟
ج: نافذة الرؤية البصرية المدمجة مصنفة لتحمل ضغوط احتراق أنبوب الرؤية في التوربينات حتى 10 بار (150 رطلًا لكل بوصة مربعة).
إرشادات التركيب الميداني
- اربط جسم المستشعر بوصلة أنبوب الرؤية NPT بمقاس 3/4 بوصة، مع ضمان تعشيق 5 لفات لولبية كاملة من NPT كحد أدنى، باستخدام مانع تسرب للأنابيب عالي الحرارة.
- مرّر الكابل المدمج المحمي بالتفلون، بطول 16 قدمًا، عبر قناة معدنية واقية بمقاس 1 بوصة لحمايته من الاحتكاك الميكانيكي والحرارة الإشعاعية.
- أرضِ سلك تصريف درع الكابل بدقة عند شريط أطراف وحدة التضخيم EG1033 فقط، للقضاء على حلقات تأريض الهيكل المتداولة.
- افحص نافذة زجاج الرؤية ونظّفها دوريًا باستخدام قطعة قماش مبللة بمذيب غير كاشط لمنع تراكم السخام من إضعاف نفاذية الأشعة فوق البنفسجية.
