تفاصيل المنتج

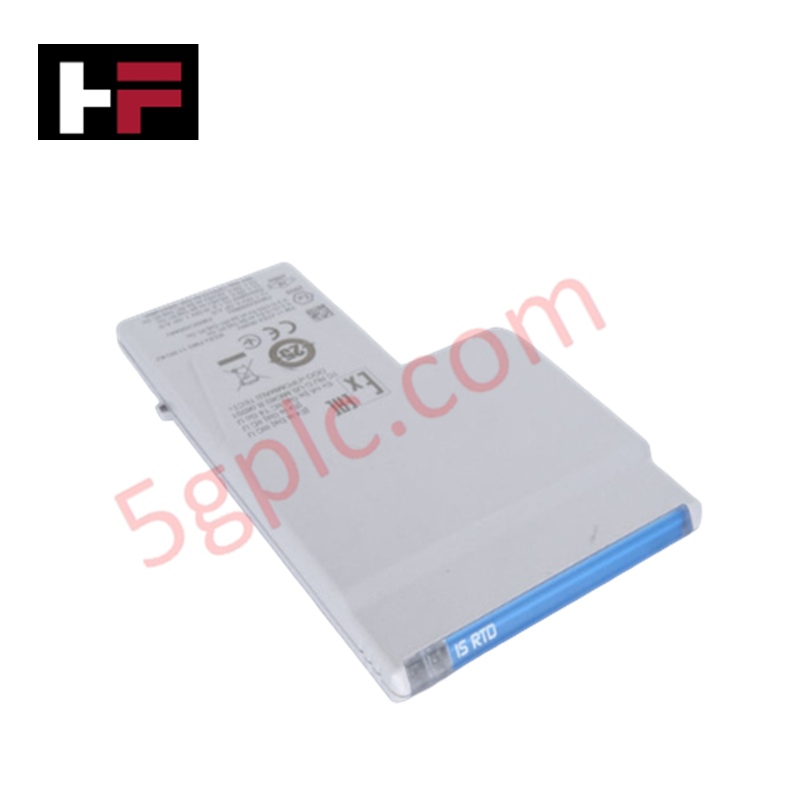

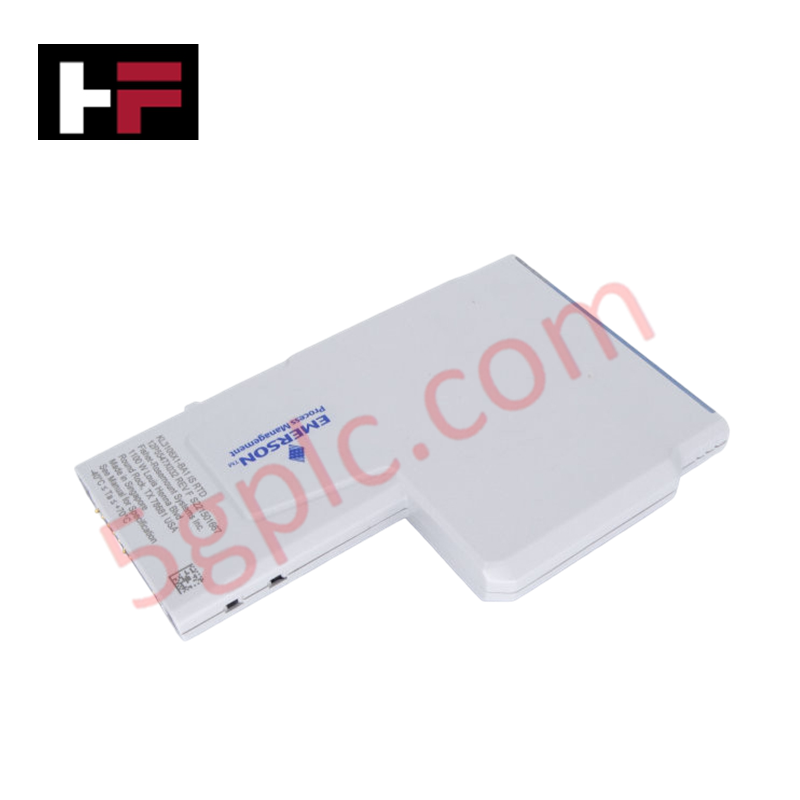

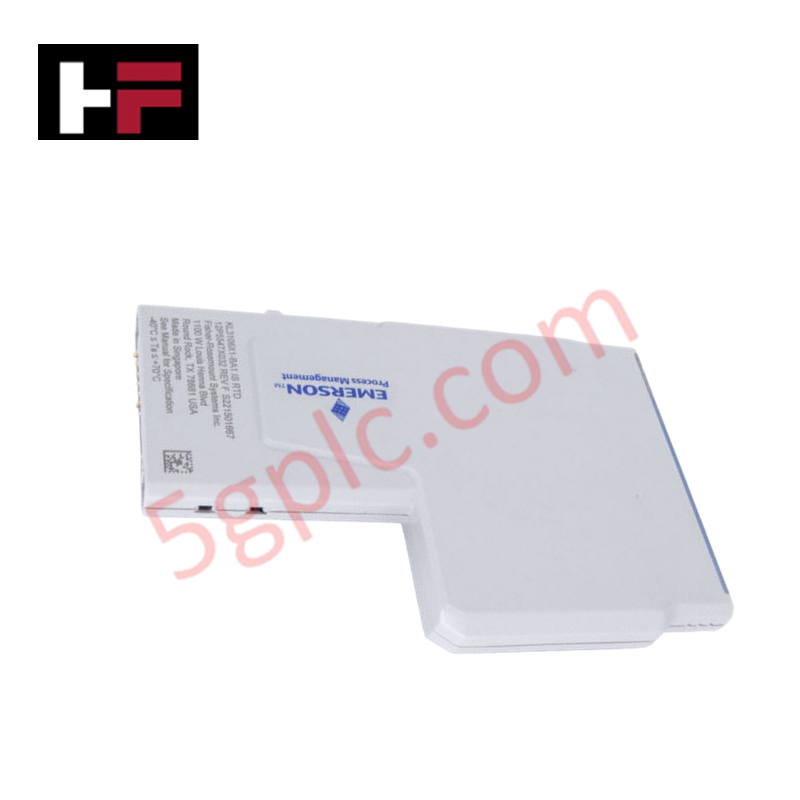

تعمل وحدة Emerson KL3106X1-BA1، المعروفة أيضًا باسم KL3106X1-BA1 CHARM ذات الإدخال المقاوم / RTD الآمن جوهريًا، كمكون مادي مخصص لاكتساب إشارات المقاومة منخفضة الجهد ضمن أنظمة تجميع دلتا في الإلكترونية. تتصل هذه الوحدة مباشرة بكواشف درجة الحرارة المقاومة (RTDs) والأجهزة الأومية الموجودة في البيئات الخطرة، حيث تنفذ تكييف الإشارة المباشر داخل الحلقة وتحول درجات الحرارة الفيزيائية إلى كتل بيانات عملية عبر شبكة اللوحة الخلفية للنظام.
مواصفات الأجهزة
| المعامل | المواصفة |
| النموذج | KL3106X1-BA1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.08 كجم |
| الأبعاد | عرض فتحة وحدة CHARM القياسية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | +6.3 فولت تيار مستمر عند 0 مللي أمبير (ناقل CHARM)، +24 فولت تيار مستمر عند 23 مللي أمبير (دائرة الحقل) |
| أنواع إشارات الإدخال | كاشف درجة حرارة المقاومة (RTD)، متغيرات المقاومة الأومية |
| مقاومة الصدمات | 10g موجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الملوثات المحمولة جواً | مطابقة مع معيار ISA-S71.04-1985 الفئة G3 |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| مفتاح كتلة المحطة الطرفية | الموضع E6 |
العزل بين القنوات ومعالجة RTD
يعتمد التنفيذ الميكانيكي لهذا المكون المثبت على اللوحة الأساسية على حواجز العزل الجلفاني للحفاظ على موثوقية قياس الحرارة. تتميز بنية الوحدة بمعايير تحويل تناظري إلى رقمي عالية الدقة مرتبطة بعزل نشط بين القنوات. تحمي هذه الحدود الكهربائية دوائر القياس الحساسة، مما يضمن أن تيارات الأعطال الأرضية، والضوضاء ذات الوضع المشترك، أو التغيرات اللحظية في الجهد على مسار أسلاك RTD النشطة في الحقل لا تشوه قيم البيانات أو تسبب انحرافات في المقاومة على قنوات الإشارة المجاورة.
الأسئلة المتكررة
س: هل تدعم وحدة RTD الآمنة جوهريًا هذه الاستبدال الساخن أثناء تشغيل اللوحة الأساسية؟
ج: نعم. تتيح تكوينات الأجهزة إجراءات الاستبدال الساخن في الوقت الحقيقي دون تعطيل نقاط المحطة الطرفية النشطة المجاورة. تقوم المكونات الداخلية المحددة للتيار بكبح اضطرابات ناقل اللوحة الخلفية والخلل التشخيصي أثناء تبادل الوحدة الحي.
س: ما هي الوظيفة التقنية لموضع المفتاح الميكانيكي E6؟
ج: يمنع تعيين المفتاح الميكانيكي E6 إدخال وحدة توصيف غير صحيحة أو غير متطابقة في فتحة المحطة الطرفية الموصولة لتكوين إدخال المقاومة هذا، مما يمنع الحلقات عالية الجهد من إتلاف دائرة المستشعر منخفض الجهد.
إرشادات التثبيت الميداني
-
إدخال فتحة اللوحة الأساسية: قم بمحاذاة أدلة المحطات الطرفية الخلفية لوحدة CHARM بشكل عمودي مع مستقبل اللوحة الأساسية المخصص. اضغط للأسفل حتى تنقر مزلاجا التثبيت الميكانيكي المزدوجان بالكامل في مكانهما لضمان تتبع كهربائي موحد.
-
فصل الأسلاك الآمنة جوهريًا: يجب أن تمر جميع كابلات مستشعر المقاومة القادمة من المناطق الخطرة عبر قنوات أسلاك زرقاء منفصلة. حافظ على مسافة لا تقل عن 50 مم بين المسارات الآمنة جوهريًا والبنية التحتية للطاقة غير الآمنة جوهريًا.
-
صيانة تأريض الدرع: قم بإنهاء دروع أسلاك تمديد RTD حصريًا عند تجميع شريط التأريض الحامل. يمنع تنفيذ تخطيط تأريض بنقطة واحدة صارمة توليد الضوضاء ذات الوضع المشترك عبر مسارات مستشعر المقاومة الحساسة.
-
معايير التحكم البيئي: بالنسبة لمواقع التثبيت التي تحتوي على ملوثات جوية من الفئة G3، يجب أن يحافظ حاوية التجميع على تدفق هواء إيجابي مستمر وأن تبقي الرطوبة النسبية أقل من حد 95% بدون تكاثف لحماية جهات الاتصال الطرفية النشطة من التدهور الكيميائي.
