تفاصيل المنتج

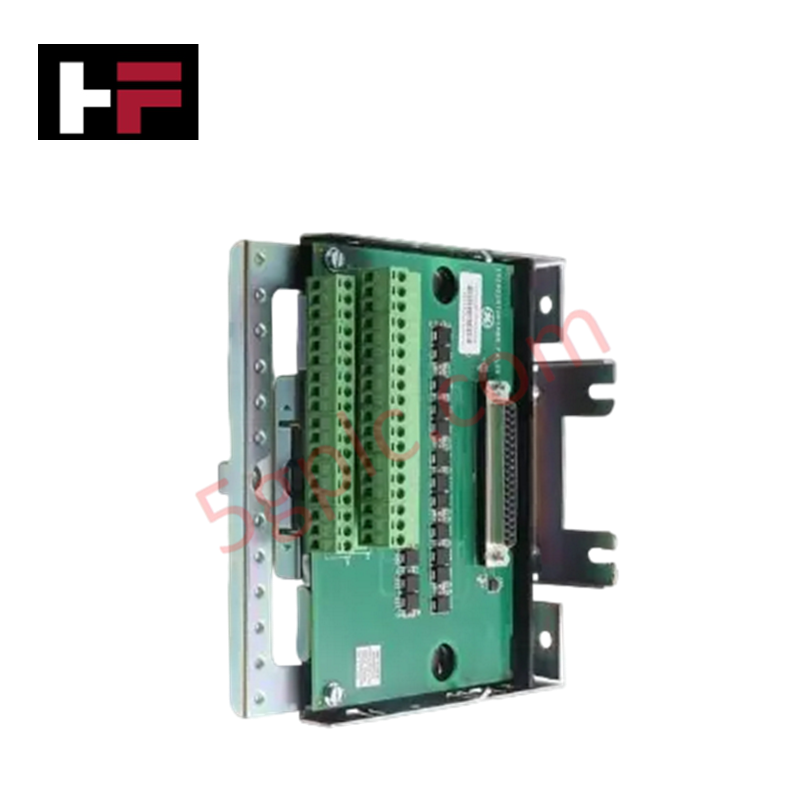

تعمل GE IS200STTCH2ABA، والمفهرسة أيضًا باسم IS200STTCH2 كلوحة مزدوجة حرارية بسيطة، كمكوّن عتادي مخصص لتكييف إشارات الحرارة واكتساب إشارات الميليفولت ضمن منصات التحكم Mark VIe. وتوفر نقاط توصيل فعلية مباشرة لـ12 قناة إدخال للمزدوجات الحرارية، مع تكييف الإشارات التناظرية لمعالجتها في الوحدات اللاحقة.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | IS200STTCH2ABA |
| العلامة التجارية | GE |
| المنشأ | الولايات المتحدة |
| الوزن | 0.35 كجم |
| الأبعاد | عامل شكل لوحة أطراف قياسي Mark VIe |
| درجة حرارة التشغيل | -30 إلى 65 درجة مئوية |
| استهلاك الطاقة | سلبي / مزود بالطاقة من النظام عبر واجهة حزمة الإدخال/الإخراج |
| عدد قنوات الإدخال | 12 قناة للمزدوجات الحرارية |
| أنواع المزدوجات الحرارية المدعومة | E، J، K، S، T |
| نطاق امتداد الإشارة | -8 mV إلى +45 mV |
| توافق المعالج | حزمة معالج المزدوج الحراري PTCC / وحدة VTCC |
| تعويض الوصلة الباردة | دائرة مستشعر CJC مدمجة على اللوحة |
اكتساب حتمي لدرجة الحرارة وتوسعة ديناميكية للإدخال/الإخراج
تدمج لوحة الأطراف البسيطة GE IS200STTCH2ABA مراجع محلية لتعويض الوصلة الباردة (CJC) بهدف تثبيت مدخلات الميليفولت الممتدة من -8 mV إلى +45 mV عبر أنواع المزدوجات الحرارية E وJ وK وS وT. وتعمل وصلات الكابل الشريطي أو الرأسية المباشرة على توجيه الإشارات المكيفة إلى حزمة المعالج PTCC أو VTCC، بما يدعم نقلًا حتميًا للبيانات عبر شبكات الإدخال/الإخراج Mark VIe. وتنقل شرائح تعريف EEPROM المدمجة بيانات مراجعة عتاد اللوحة إلى وحدة تحكم النظام، مما يحافظ على توافق صارم مع وميض البرامج الثابتة ويتتبع التشخيصات عبر تكوينات الإدخال/الإخراج عالية الكثافة.
الأسئلة الشائعة
س: ما حزم المعالج GE التي يمكنها الاتصال مباشرة بلوحة الأطراف IS200STTCH2ABA؟
ج: صُممت IS200STTCH2ABA للاتصال مباشرة إما بحزمة معالج المزدوج الحراري PTCC في أنظمة Mark VIe أو بوحدة معالج المزدوج الحراري VTCC.
س: كيف تتم معالجة تعويض الوصلة الباردة في لوحة IS200STTCH2ABA؟
ج: تتضمن لوحة الأطراف مستشعرات مرجعية مدمجة للوصلة الباردة، موضوعة بالقرب من كتل أطراف توصيل الأسلاك الميدانية، لتعويض التغيرات الحرارية عند وصلة التوصيل.
س: هل يمكن للوحة IS200STTCH2ABA قبول إشارات ميليفولت خارج جداول جهد المزدوجات الحرارية القياسية؟
ج: تم تحجيم اكتساب الإشارة لنطاق إدخال محدد من -8 mV إلى +45 mV، بما يستوعب مخرجات الميليفولت القياسية الناتجة عن المزدوجات الحرارية من الأنواع E وJ وK وS وT.
إرشادات التركيب الميداني
- افصل جميع مصادر طاقة النظام ومصادر إثارة الأسلاك الميدانية قبل تركيب لوحة الأطراف IS200STTCH2ABA أو صيانتها.
- ثبّت مجموعة اللوحة داخل حامل الغلاف المخصص Mark VIe باستخدام معدات تركيب اللوحات القياسية.
- وصّل أسلاك المزدوجات الحرارية بمواقع كتلة قنوات الإدخال الاثنتي عشرة، مع مراعاة القطبية الصحيحة لأنواع المزدوجات الحرارية المحددة (E وJ وK وS وT).
- وصّل أسلاك تصريف درع الكابل بقضيب التأريض المخصص للهيكل عند نقطة واحدة لتقليل ضوضاء الإشارة عالية التردد.
- تحقق من محاذاة دبابيس الرأس قبل توصيل حزمة المعالج PTCC أو VTCC، وأحكم ربط جميع مسامير كتل الأطراف مع ضمان تعشيق 5 لفات سن على الأقل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
