تفاصيل المنتج

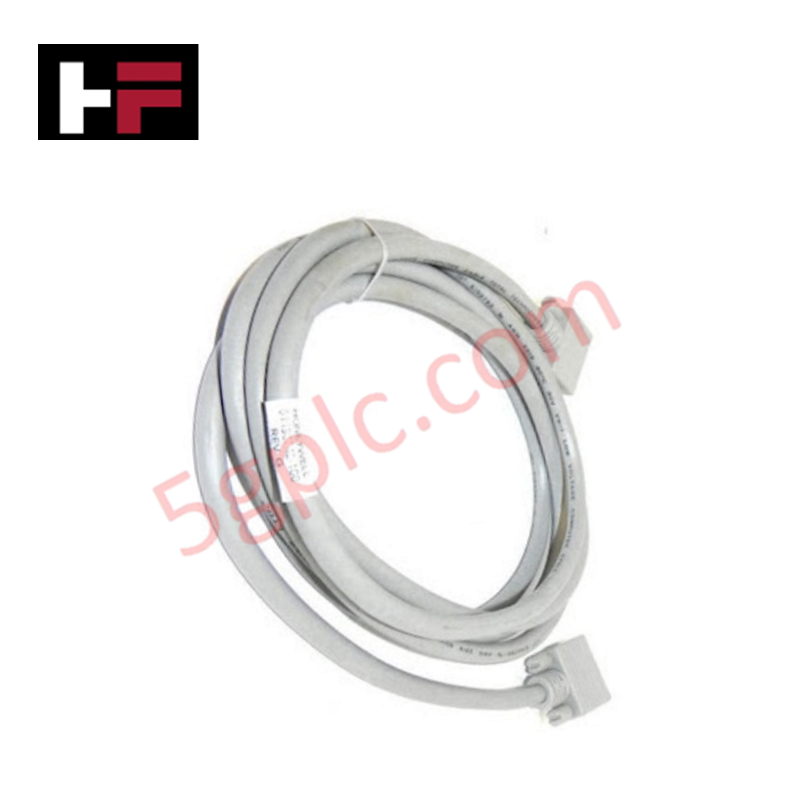

يعمل Foxboro P0931RU، المدرج أيضًا باسم كابل التوصيل P0931RU، كمكوّن مخصص للأجهزة لربط إشارات الحقل وواجهة المرحلات المادية ضمن منصات Foxboro I/A Series وInFusion. وهو مُهيأ كتجميعة كابل توصيل من النوع 4، ويوجّه بيانات القياس متعددة القنوات الخاصة بالإشارات المنفصلة والمرحلات بين تجميعات التوصيل الرئيسية ووحدات التحكم الحقلية، باستخدام كابلات بغلاف منخفض الدخان وخالٍ من الهالوجين (LSZH)، ومزوّدة بموصل D-subminiature ذكر ذي 37 سنًا.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | P0931RU |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد | طول الكابل 2.0 م (6.6 قدم) (يتوفر حتى 30 م) |
| درجة حرارة التشغيل | من -40 إلى +105 درجة مئوية (من -40 إلى +221 درجة فهرنهايت) |
| استهلاك الطاقة | مكوّن سلبي |
| نوع الموصل | D-subminiature ذكر ذو 37 سنًا |
| مقاس أسلاك عروة الحلقة | من 0.5 إلى 4 مم2 (من 22 AWG إلى 12 AWG)، المقاس #6 (9.5 مم) |
| مادة الكابل | منخفض الدخان وخالٍ من الهالوجين (LSZH)، بولي أميد (PA) |
| تصنيف تبديل المرحل | 5 أمبير (30 فولت تيار مستمر / 80-120 فولت تيار متردد)، 10 أمبير (80-125 فولت تيار مستمر / 80-120 فولت تيار متردد) |
التحكم في العمليات عبر نظام التحكم الموزع وعزل القنوات
تحافظ تجميعة Foxboro P0931RU على العزل بين القنوات عبر الأزواج المجدولة الفردية، لحماية إلكترونيات اللوحة الخلفية لنظام التحكم الموزع من الضوضاء الكهربائية وحلقات التأريض الناتجة في الحقل. وهي متوافقة مع توصيلات بروتوكول حلقات HART بتيار 4-20 مللي أمبير وإشارات التبديل المنفصلة حتى 10 أمبير عند 120 فولت تيار متردد. كما تتضمن التجميعة تدريعًا عالي الكثافة لتقليل التداخل المتبادل على امتداد أطوال الكابلات التي تصل إلى 30 م. ويمنع الفصل المادي لمسارات الإشارة انتشار الارتفاعات العابرة المفاجئة، مما يحول دون تعطل قنوات الإدخال والإخراج المجاورة أثناء تنفيذ عمليات التبديل النشطة.
الأسئلة الشائعة
س: ما فائدة غلاف كابل LSZH في تجميعة P0931RU داخل حاويات الحقل؟
ج: تقاوم مادة منخفضة الدخان وخالية من الهالوجين التدهور ضمن نطاق واسع من درجات الحرارة (من -40 إلى +105 درجة مئوية)، مع الحد من انبعاث الغازات المسببة للتآكل أثناء أحداث ارتفاع الحرارة أو الاحتراق.
س: كيف تتم إدارة تخفيف الشد واستمرارية التدريع عند واجهة موصل D-subminiature ذي 37 سنًا؟
ج: يستخدم موصل D-subminiature الذكر ذو 37 سنًا غلافًا خلفيًا معدنيًا صلبًا يثبت سلك تصريف تدريع الكابل مباشرة بإطار تأريض الهيكل.
إرشادات التركيب في الحقل
- افحص دبابيس موصل D-subminiature الذكر ذي 37 سنًا للتأكد من محاذاتها ونظافة أسطحها قبل توصيلها بمقبس اللوحة الأساسية.
- أحكم ربط مسامير قفل موصل D-subminiature للحفاظ على تلامس مقاوم للاهتزاز واستمرارية التأريض.
- اكبس مقاسات الأسلاك المقبولة (من 22 AWG إلى 12 AWG / من 0.5 إلى 4 مم2) باستخدام عروات حلقية قياسية بالمقاس #6 قبل تثبيتها في أعمدة تجميعة التوصيل.
- مرّر الكابل عبر قنوات مخصصة لأسلاك الجهد المنخفض، مع الحفاظ على نصف قطر انحناء أدناه ستة أضعاف قطر الكابل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
