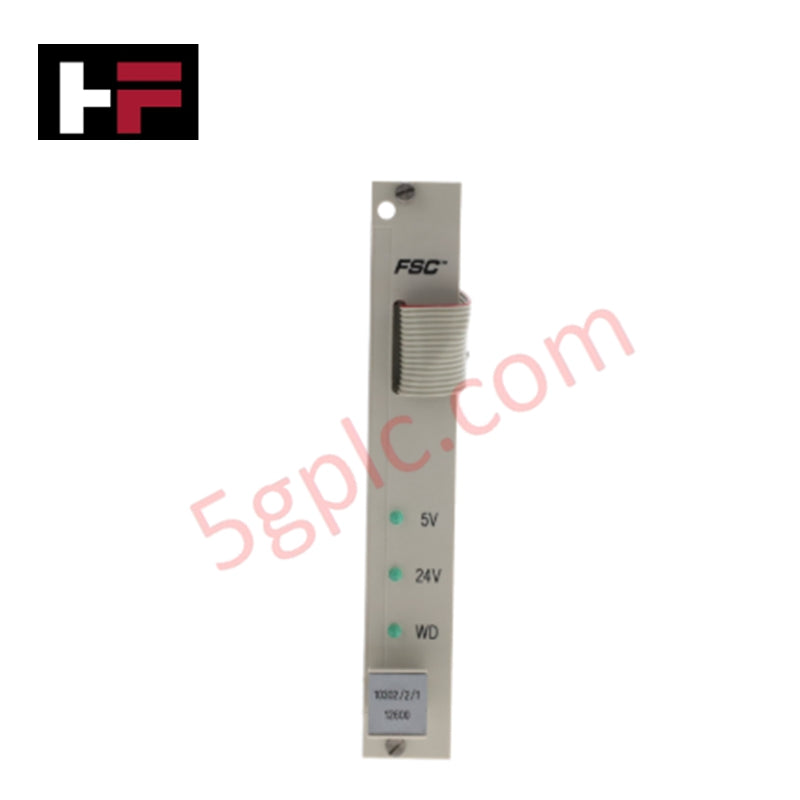

هاني ويل FSC 10302/2/1 | وحدة منطق السلامة مكرّر ووتشدوج (WDR)

وصف المنتج

تم تصميم وحدة مكرر المراقب Honeywell 10302/2/1 (WDR) لأنظمة وحدة التحكم الآمنة (FSC)، لضمان إدارة موثوقة لإشارة المراقب في تكوينات معقدة لمصدر الطاقة ومدخلات/مخرجات. تُستخدم هذه الوحدة في إعدادات متعددة لمصادر الطاقة، وتركيبات مدخلات/مخرجات زائدة/غير زائدة، وعندما يتجاوز طلب التيار للمراقب الحدود القياسية. توفر هذه الوحدة مراقبة مستقرة وتوليد مخرجات، داعمةً تشغيل النظام بأمان في بيئات صناعية متطلبة.

الميزات الرئيسية

• الشركة المصنعة: Honeywell

• رقم الموديل: 10302/2/1

• النوع: وحدة مكرر المراقب (WDR)

• إصدارات البرنامج: ≥ 3.00

• متطلبات الطاقة:

• 5 فولت تيار مستمر، 35 مللي أمبير (بدون تيار خرج WDROUT)

• 24 فولت تيار مستمر، 25 مللي أمبير

• تيار الإدخال (WDG1 + WDG2): 0.1 مللي أمبير

• محتوى التموج: < 50 مللي فولت ذروة إلى ذروة

• متطلبات المساحة: 4 TE، 3 HE (≈ 4 HP، 3U)

• رمز الوحدة: A5، A9

• رمز الرف: A5، A9

• الوزن: 0.12 كجم

سيناريوهات الاستخدام

• تكوينات مصادر طاقة متعددة: مطلوبة لكل وحدة مصدر طاقة إضافية من 24 فولت إلى 5 فولت (PSU 2، 3، 4)

• مصادر جهد عالي: ضرورية عندما تتجاوز مصادر 24 فولت تيار مستمر 31 فولت في حالات الأعطال

• طلب تيار عالي: تضمن موثوقية المراقب عندما يتجاوز التيار 900 مللي أمبير

• هياكل مدخلات/مخرجات مختلطة: توفر خرج المراقب لوحدات مدخلات/مخرجات غير زائدة في أنظمة مختلطة زائدة/غير زائدة

• مراقبة الجزء المركزي: تُستخدم لمراقبة مصادر 5 فولت تيار مستمر عندما لا تتوفر مراقبة مباشرة

الأسئلة الشائعة

س: متى تكون وحدة 10302/2/1 مطلوبة؟ ج: تُستخدم في إعدادات متعددة لمصادر الطاقة، طلب تيار عالي (>900 مللي أمبير)، وتكوينات مدخلات/مخرجات مختلطة زائدة/غير زائدة.

س: ما هي متطلبات الطاقة؟ ج: 5 فولت تيار مستمر عند 35 مللي أمبير و24 فولت تيار مستمر عند 25 مللي أمبير.

س: ما هو مواصفات محتوى التموج؟ ج: أقل من 50 مللي فولت ذروة إلى ذروة.

س: كيف تقارن بوحدات المراقب القياسية؟ ج: تم تصميم 10302/2/1 خصيصًا للتكوينات الزائدة والمعقدة، مع تقديم قدرات مراقبة وإخراج موسعة تتجاوز وحدات المراقب القياسية.
