تفاصيل المنتج

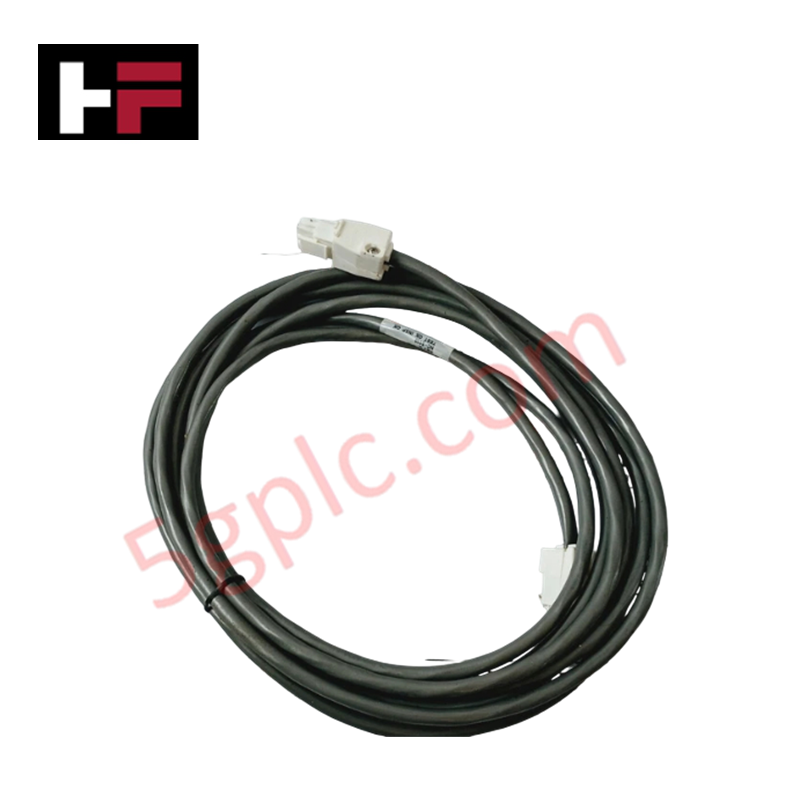

تعمل Honeywell 51202306-002، المعروفة أيضًا باسم 51202306-002 لتجميعات الكابلات، كمكون مادي مخصص لنقل الإشارات بدون ضوضاء وحماية واجهة الرابط ضمن هياكل شبكات الإدخال/الإخراج من Honeywell.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | 51202306-002 |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة / التصنيع العالمي |
| الوزن | 0.25 كجم |
| الأبعاد | 2 متر (الطول) |
| درجة حرارة التشغيل | -40 إلى +85 درجة مئوية |
| استهلاك الطاقة | مكون توصيل سلبي |
| مادة الموصل | سبيكة نحاسية عالية الجودة |
| تصنيف الحماية | IP67 (مقاوم للغبار والماء) |
| نوع الموصل | M12، مُنهي في المصنع |
| معدل نقل البيانات | حتى 10 ميجابت في الثانية |
| نوع الحماية | حماية شاملة عالية الجودة |
بروتوكول حلقة 4-20 مللي أمبير HART والعزل بين القنوات
يحافظ كابل الحماية 51202306-002 على سلامة الرابط عبر واجهات حاويات الحقل من خلال حماية الإشارات التسلسلية عالية التردد من الضوضاء الكهربائية الخارجية. في هياكل التحكم الموزعة التي تتواصل مع أجهزة الإرسال الميدانية عبر بروتوكولات حلقة 4-20 مللي أمبير HART، تمنع الحماية منخفضة المقاومة نبضات الجهد ذات الوضع المشترك من التداخل مع موصلات الإشارة.
تحافظ واجهات التوصيل M12 المُنتهية في المصنع على التباعد العازل، مما يضمن استقرار العزل بين القنوات ودقة الإشارة عند ربط وحدات الربط البعيدة للإدخال/الإخراج.
الأسئلة المتكررة
س: ما هو أقصى معدل نقل بيانات يدعمه كابل الحماية 51202306-002؟
ج: تدعم تجميعات الكابل الاتصالات التسلسلية ومعدلات نقل البيانات حتى 10 ميجابت في الثانية.
س: هل تجميع 51202306-002 مناسب للتركيب في بيئات ميدانية مكشوفة؟
ج: نعم، تشمل ميزات الكابل تصنيف IP67 لمقاومة الماء والغبار، ويعمل ضمن نطاق درجة حرارة من -40 إلى +85 درجة مئوية.
س: كيف تؤثر الحماية على نقل الإشارة الداخلية؟
ج: ترفض الحماية المتكاملة عالية التغطية التداخل الكهرومغناطيسي (EMI) للحفاظ على اتصال خالٍ من الضوضاء عبر نقاط الاتصال الميدانية.
إرشادات التركيب الميداني
- تأكد من إيقاف تشغيل طاقة نظام الرابط والقنوات المتصلة قبل توصيل أو فصل موصلات كابل M12.
- قم بلف وصقل صمولة توصيل M12 يدويًا حتى تثبت بالكامل لضمان ختم بيئي بمعيار IP67.
- مرر الكابل عبر مسارات الأسلاك المخصصة، مع الحفاظ على مسافة آمنة من خطوط التيار المتردد عالية الجهد لتجنب الضوضاء المستحثة.
- لا تتجاوز حدود أقل نصف قطر انحناء للكابل أثناء التركيب في اللوحة لتجنب إجهاد الموصلات النحاسية الداخلية.
