تفاصيل المنتج

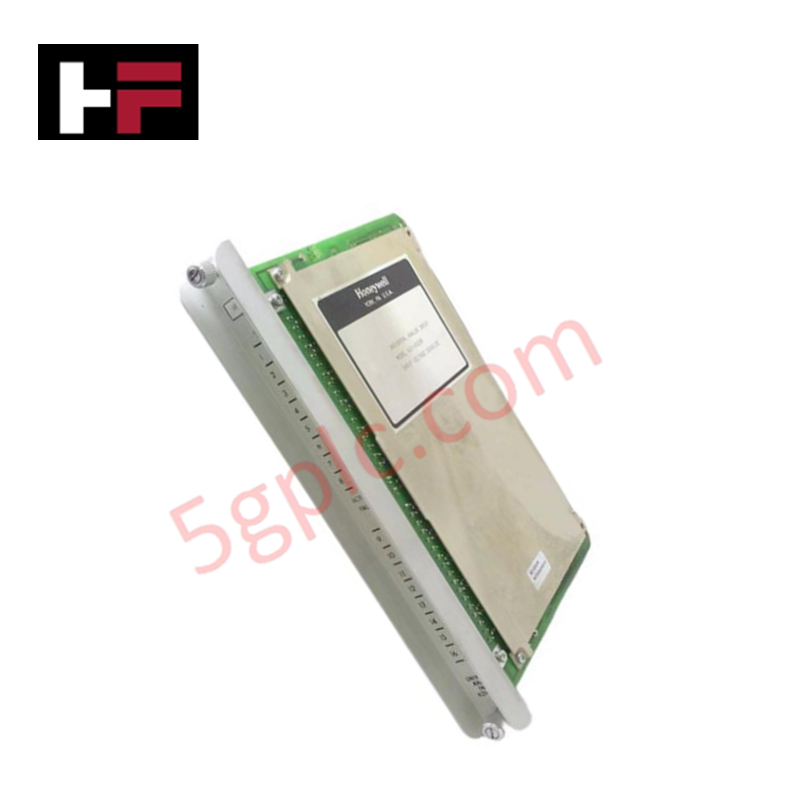

يعمل Honeywell 621-0020R، المُدرج أيضًا باسم وحدة الإدخال التناظرية 621-0020R، كمكوّن عتادي مخصص لالتقاط الإشارات التناظرية العامة ورقمنتها ضمن بنيات أنظمة وحدات التحكم المنطقية القابلة للبرمجة Honeywell IPC-620.
المواصفات العتادية
| المعلمة | المواصفة |
|---|---|
| الطراز | 621-0020R |
| العلامة التجارية | Honeywell |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.41 رطل (0.64 كجم) |
| الأبعاد | أبعاد فتحة حامل الإدخال/الإخراج القياسية IPC-620 |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | يُزوَّد بالطاقة عبر ناقل اللوحة الخلفية / تصنيف دخل 30 VAC/DC |
| نوع الوحدة | إدخال تناظري عام |
| تصنيف الجهد | تصنيف أقصى يبلغ 30 VAC/DC |
| ناقل اللوحة الخلفية | واجهة اللوحة الخلفية لحامل Honeywell IPC-620 |
بروتوكول حلقة 4-20 mA HART والعزل بين القنوات
تتميز الوحدة بدوائر عزل داخلية بين القنوات لمنع انحرافات الجهد ذي النمط المشترك وحلقات التأريض من إفساد القياسات التناظرية منخفضة المستوى عبر القنوات الميدانية المتجاورة. وتفصل حواجز عزل ضوئية وكهربية مخصصة واجهة 30 VAC/DC في الجانب الميداني عن منطق ناقل اللوحة الخلفية الداخلي للحامل. ويحافظ هذا التصميم على دقة الإشارة عند معالجة حلقات تيار 4-20 mA أو إشارات الجهد في بيئات التشغيل الصناعية كثيرة الضوضاء، مع الحفاظ على دقة معالجة البيانات على مستوى النظام.
الأسئلة الشائعة
س: هل تدعم الوحدة الاستبدال أثناء التشغيل خلال تشغيل اللوحة الخلفية؟
ج: لا، يجب فصل طاقة الجانب الميداني وطاقة اللوحة الخلفية للحامل قبل إدخال الوحدة أو إخراجها لمنع حدوث أقواس كهربائية واضطراب ناقل المنطق.
س: كيف تُخفَّف ضوضاء النمط المشترك في الجانب الميداني على المداخل التناظرية؟
ج: تعمل مرشحات التمرير المنخفض الداخلية ودوائر العزل بين القنوات على تخفيف الضوضاء عالية التردد ومنع فروق جهد التأريض بين القنوات من التأثير في دقة القياس.
س: ما قيود دخل الطاقة المطبقة على جانب أطراف التوصيل الميدانية؟
ج: يجب ألا يتجاوز تصنيف جهد الدخل الخارجي 30 VAC/DC بين أطراف القناة، لتجنب إتلاف مكوّنات تكييف الإشارة الداخلية.
إرشادات التركيب الميداني
- أوقف تشغيل حامل IPC-620 وافصل جميع مصادر الطاقة الخارجية قبل تركيب الوحدة في فتحة الحامل المخصصة لها.
- حاذِ موصل حافة البطاقة مع قضبان التوجيه الخاصة باللوحة الخلفية للحامل، واضغط بإحكام حتى تتعشق آلية القفل بالكامل.
- مرّر كابلات الإشارة التناظرية عبر موصلات زوجية ملتفة ومحمية، وأنهِ توصيل الشاشات عند نقطة تأريض واحدة للهيكل لمنع حلقات التأريض.
- حافظ على مسارات توجيه منفصلة للأسلاك التناظرية منخفضة الجهد وخطوط طاقة التيار المتردد عالية الجهد لتقليل التداخل الحثي.
