تفاصيل المنتج
نظرة عامة على المنتج

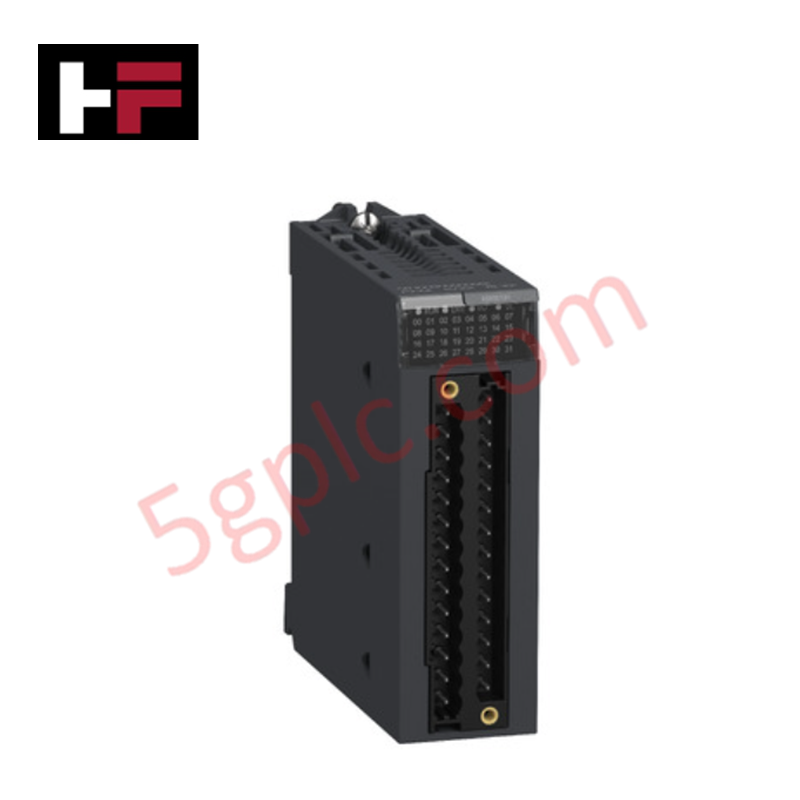

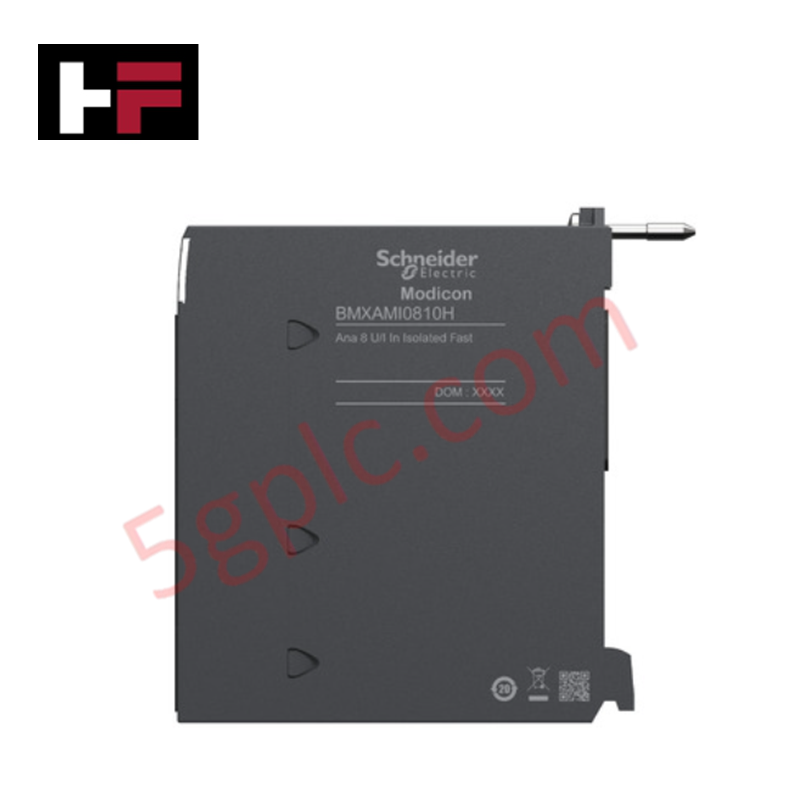

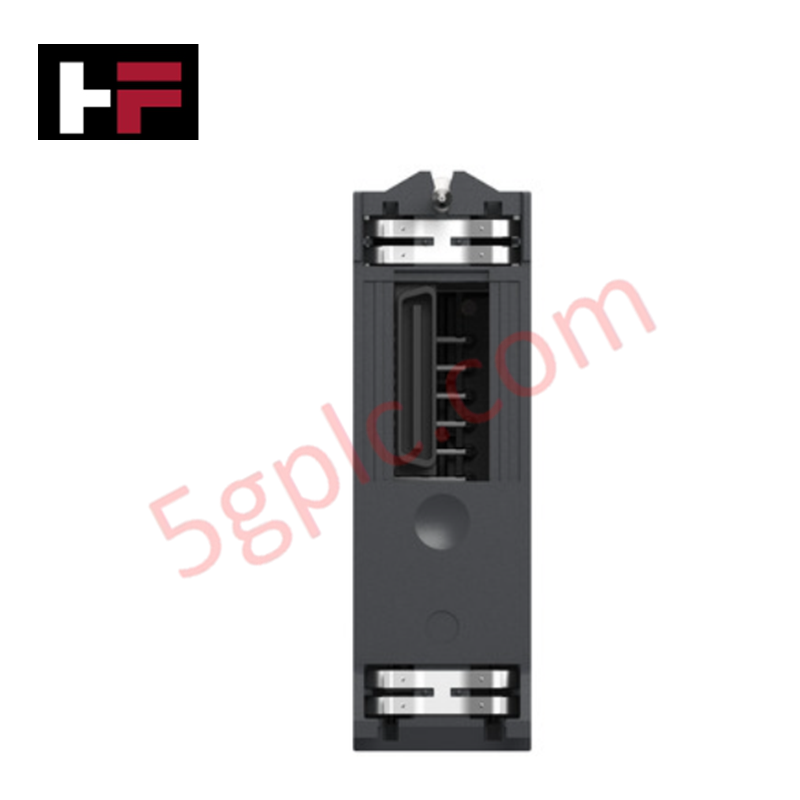

تلتقط وحدة الإدخال التناظرية BMXAMI0810H من Schneider Electric إشارات الحقل التناظرية عالية المستوى تحت ظروف تشغيل قاسية ضمن منصة الأتمتة Modicon X80. توفر هذه الوحدة المتينة ذات الثماني قنوات عزلًا كهربائيًا كاملاً بين القنوات لتحويل إشارات التيار والجهد من أجهزة إرسال الضغط، ومقاييس التدفق، وأجهزة الاستشعار الحرارية، ومؤشرات المستوى إلى إشارات رقمية. تم تصميمها خصيصًا بمعالجات حماية للبيئات القاسية، مما يمنع تشوهات حلقات الأرض ويحافظ على استقرار القياس عبر المنصات البحرية، ومصانع المعالجة الكيميائية، ومحطات ضخ خطوط الأنابيب، والمرافق المعدنية الثقيلة.
المواصفات الفنية
| المعلمة | قيمة المواصفات الفنية |
| الشركة المصنعة | Schneider Electric |
| الطراز | BMXAMI0810H |
| نطاق المنتج | Modicon X80 |
| نوع المنتج | وحدة الإدخال التناظرية |
| الحالة | جديد 100% أصلي |
| تطبيق المنتج | مصمم لتحمل البيئات القاسية |
| عدد القنوات | 8 مداخل عالية المستوى |
| عزل القناة | عزل كامل بين القنوات |
| نطاقات إدخال التيار المدعومة | $\pm 20 \text{ مللي أمبير}$, $0\dots20 \text{ مللي أمبير}$, $4\dots20 \text{ مللي أمبير}$ |
| نطاقات إدخال الجهد المدعومة | $\pm 10 \text{ فولت}$, $\pm 5 \text{ فولت}$, $0\dots10 \text{ فولت}$, $0\dots5 \text{ فولت}$, $1\dots5 \text{ فولت}$ |
| التحويل من تماثلي إلى رقمي | 16 بت |
| دقة القياس |
15 بت + إشارة 0.36 مللي فولت لوضع الجهد 1.4 ميكرو أمبير لوضع التيار |
| التحميل الزائد المسموح به على المدخلات |
$\pm 30 \text{ مللي أمبير}$ (وضع التيار) $\pm 30 \text{ فولت}$ (وضع الجهد) |
| مقاومة الإدخال |
10 ميغا أوم (وضع الجهد) 250 أوم + $3.6\dots50 \text{ أوم}$ مقاوم حماية (وضع التيار) |
| دقة المقاوم الداخلي | دقة 0.1% مع معامل درجة حرارة منخفض 15 جزء في المليون/°C |
| نوع ترشيح الإشارة | تصفية رقمية من الدرجة الأولى |
| الوقت الاسمي لدورة القراءة | 9 مللي ثانية لجميع القنوات الثمانية النشطة |
| حساب دورة القراءة السريعة | 1 مللي ثانية + 1 مللي ثانية × عدد القنوات المستخدمة |
| خطأ القياس عند 25 °C |
0.15% من المدى الكامل (وضع التيار) 0.075% من المدى الكامل (وضع الجهد) |
| خطأ القياس عند -25...70 °C |
$\le 0.55\%$ من المدى الكامل (وضع التيار) $\le 0.2\%$ من المدى الكامل (وضع الجهد) |
| معاملات انحراف درجة الحرارة |
50 جزء في المليون/°C (وضع التيار) 30 جزء في المليون/°C (وضع الجهد) |
| نسب رفض الضوضاء |
80 ديسيبل كحد أدنى لتوهين التداخل المتبادل 80 ديسيبل رفض الوضع المشترك |
| تنسيق بيانات القيمة الرقمية | -32768 إلى +32767 مقياس المستخدم ($\pm 10000$ افتراضيًا) |
| تصنيفات جهد العزل |
300 فولت DC بين القنوات 1400 فولت DC بين القنوات والأرضي 1400 فولت DC بين القنوات وحافلة اللوحة الخلفية |
| متوسط الوقت بين الأعطال | 900,000 ساعة (MTBF) |
| قدرات الارتفاع التشغيلي |
حتى 6561.68 قدم (2000 متر) بدون تخفيض 2000 متر حتى 5000 متر مع تطبيق عامل التخفيض |
| موصل الواجهة الفيزيائية | فتحة موصل عالية الكثافة 28-طريقة واحدة |
| معايير استهلاك الطاقة |
1.06 واط (نموذجي) / 1.50 واط (أقصى) عند 24 فولت DC 0.32 واط (نموذجي) / 0.48 واط (أقصى) عند 3.3 فولت DC |
| سحب التيار من اللوحة الخلفية | 150 مللي أمبير عند 3.3 فولت DC / 54 مللي أمبير عند 24 فولت DC |
| الوزن الصافي للمنتج | 0.386 رطل (0.175 كجم) |
مزايا هندسية
-
عزل كهربائي حقيقي بين القنوات: يمكن لفروق الجهد الأرضي بين أجهزة الحقل البعيدة أن تدخل تيارات كهربائية شاردة في مسارات الإرجاع التناظرية المشتركة، مما يفسد بيانات المستشعر. يقضي BMXAMI0810H على هذا التداخل من خلال فرض حاجز عزل 300 فولت DC صارم بين كل قناة تناظرية فردية. يكرر هذا الهامش الأمني بنشر حاجز عزل 1400 فولت DC بين قنوات الإشارة، وأرضية المحطة، والحافلة الرئيسية للوحة الخلفية، مما يحمي المعالجات المنطقية الحساسة من ارتفاعات الجهد العالي في الحقل.
-
تقوية مقاومة للبيئات القاسية: تتآكل وتتعرض المكونات الإلكترونية القياسية للدوائر القصيرة عند تعرضها لرذاذ الملح الجوي، وأبخرة صناعية حمضية، ورطوبة مستمرة. كجزء من مجموعة Modicon X80 المتينة، يتميز هذا الموديل بمعالجات حماية محسنة على لوحات الدوائر الداخلية. تمتد هذه التقوية الكيميائية لأخذ عينات تناظرية 16-بت مستقرة ضمن نافذة درجة حرارة موسعة تتراوح بين -25°C إلى 70°C.
-
ملف موثوقية فائق الارتفاع لمدة 900,000 ساعة: توقف المصنع غير المخطط له على خطوط أنابيب النفط البعيدة أو الحفارات البحرية الحرجة يسبب خسائر مالية فورية. يحقق BMXAMI0810H تصنيف وقت التشغيل المتوسط بين الأعطال (MTBF) استثنائي يبلغ 900,000 ساعة. ينبع عمر التشغيل الطويل هذا من تصميم داخلي منخفض الحرارة ومحسن للغاية يستهلك فقط 1.06 واط من طاقة اللوحة الخلفية 24 فولت DC النموذجية، مما يقلل من إجهاد حرارة المكونات.
-
تحسين المسح الديناميكي بسرعات متغيرة: يتطلب مراقبة النبضات عالية التردد تحديثات تناظرية أسرع من مراقبة مستوى الخزان القياسية. تتميز هذه الوحدة بمصفوفة تحويل مرنة تنفذ دورة قراءة سريعة محسوبة بـ 1 مللي ثانية + 1 مللي ثانية لكل قناة نشطة. إذا كان النظام الميداني يتطلب استجابات أقل من 5 مللي ثانية، يقوم المهندسون ببساطة بتعطيل القنوات غير المستخدمة في البرنامج لتضييق معدل المسح إلى فترة 3 مللي ثانية دقيقة لحساسين.
-
الامتثال لتبديد الهواء على ارتفاعات عالية: يقلل الهواء الرقيق على ارتفاعات عالية من قدرة التبريد بالحمل للأجهزة الصناعية التقليدية، مما يسبب ارتفاع درجة الحرارة. تتكيف هذه الوحدة المتينة بسلاسة مع المنشآت على ارتفاعات عالية، حيث تعمل بكامل طاقتها حتى 6561.68 قدم (2000 متر) دون تعديلات هيكلية. كما تدعم التركيب العميق حتى 5000 متر عند تطبيق المستخدمين لعوامل تخفيض الحرارة القياسية أثناء تصميم اللوحة.
الأسئلة الشائعة
-
هل وحدة BMXAMI0810H التناظرية هذه وحدة أصلية جديدة؟
نعم. نوفر هذا المنتج حصريًا كوحدة أصلية جديدة 100% مختومة من المصنع. تأتي الوحدة معبأة في علبة شركة شنايدر إلكتريك الأصلية، مع جميع عبوات التجفيف المضادة للتآكل من المصنع، وحمايات الدبابيس غير المستخدمة، وملصقات التسلسل الأصلية.
-
ما الفرق بين نسخة "H" هذه ونموذج BMXAMI0810 القياسي؟
يشير التعيين "H" إلى البناء المقوى للبيئات القاسية. بينما تعمل الوحدة القياسية فقط ضمن نطاقات مناخية يومية، تتميز هذه الوحدة المتينة بطبقات سطحية خاصة مقاومة للغازات المسببة للتآكل، والأجواء عالية الرطوبة، ونطاق درجة حرارة موسع من -25°C حتى 70°C.
-
هل تتطلب الوحدة أداة معايرة خارجية للحفاظ على دقتها 16-بت؟
لا. تستخدم الوحدة مقاومات تحويل دقيقة داخلية تتمتع بتحمل ضيق بنسبة 0.1% مع معامل حرارة منخفض جدًا يبلغ 15 جزء في المليون لكل درجة مئوية. تتيح هذه التكوينات المادية الفاخرة تعويضًا تلقائيًا لتسخين المكونات، مما يلغي الحاجة إلى تعديلات معايرة يدوية منتظمة في الحقل.
-
كيف تبسط أضواء التشخيص على اللوحة الأمامية استكشاف أخطاء حلقات الحقل؟
يتميز الوحدة بمجموعة إعلامية من مصابيح LED على اللوحة الأمامية تعرض حالات التشخيص الفورية. يشير مصباح LED الأخضر RUN إلى تواصل نشط مع اللوحة الخلفية. إذا انقطع سلك المستشعر أو تعرض لارتفاع جهد زائد، تضيء الوحدة مصباح LED أحمر I/O أو ERR مع إضاءة مؤشر الحالة الأخضر الفردي للقناة المعطلة لعزل مشكلة الحلقة بدقة على الفور.
