تفاصيل المنتج

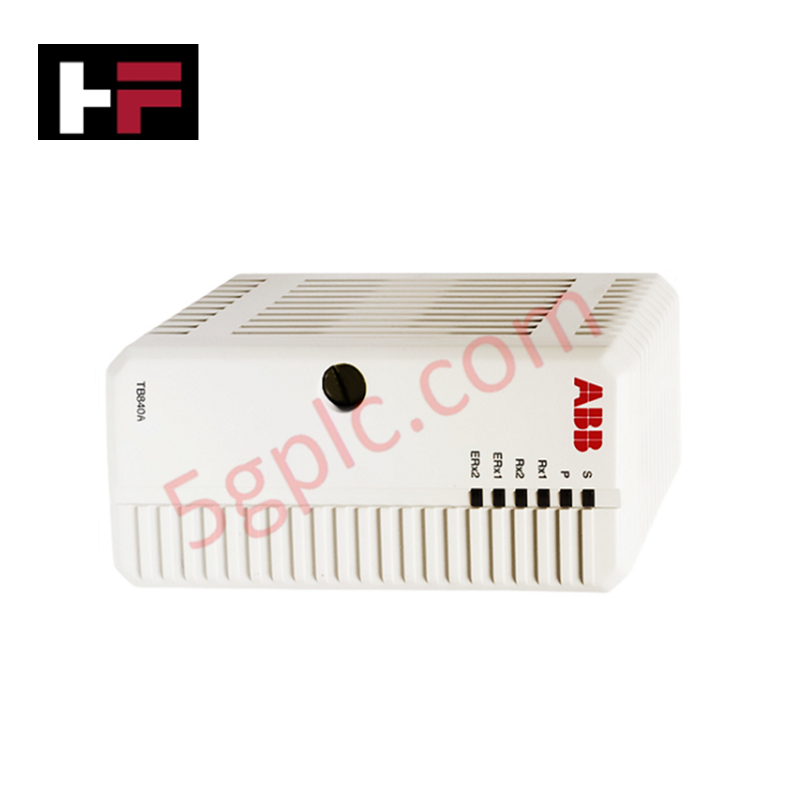

يعمل ABB TB840A 3BSE037760R1، المعروف أيضًا باسم مودم مجموعة Modulebus TB840A، كمكون مادي مخصص لتحويل الإشارات من بصرية إلى كهربائية وتوسيع ناقل الإدخال/الإخراج ضمن منصات System 800xA وS800 I/O. يربط هذا الموديل بين منفذي ألياف بصرية من نوع ModuleBus مباشرةً مع خطوط الناقل الكهربائية لـ ModuleBus I/O، ويدير الطاقة الإشرافية وتنفيذ طوبولوجيا الناقل الاحتياطية. يتضمن عزلًا جلفانيًا للطاقة لحماية مجموعات الإدخال/الإخراج المتصلة من الاضطرابات الكهربائية على جانب الخط.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | TB840A 3BSE037760R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.2 كجم (0.44 رطل) |
| الأبعاد | 54 مم × 119 مم × 96 مم (2.13 إنش × 4.69 إنش × 3.78 إنش) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | 120 مللي أمبير عند 24 فولت تيار مستمر (نموذجي) |
| بروتوكول الاتصال | Modulebus (بصري وكهربائي) |
| وضع التشغيل | تابع |
| دعم التكرار الخطي | مدعوم |
| دعم تكرار الوحدة | مدعوم |
| التبديل الحي (Hot Swap) | مدعوم |
| التوافق مع وحدات التحكم HI | نعم (يستخدم مع وحدات التحكم عالية التكامل) |
| الوحدات الطرفية المتوافقة | TU840 (TB840A مكرر، ناقل ModuleBus مزدوج)، TU841 (TB840A مكرر، ناقل ModuleBus مفرد) |
سرعة اتصال ناقل اللوحة الخلفية وتكرار الشبكة الحتمي
يحافظ مودم TB840A على انتشار إشارة حتمي عبر مقاطع ModuleBus البصرية والكهربائية، مما يتيح توسعًا عالي الكثافة للإدخال/الإخراج دون إدخال تأخيرات في الاتصال. تضمن توافق فلاش البرنامج الثابت تكاملًا سلسًا عبر مجموعات S800 I/O ووحدات التحكم عالية التكامل (HI) للسلامة. عند استخدامه مع وحدات طرفية مزدوجة ناقل ModuleBus (TU840/TU841)، يراقب المودم باستمرار سلامة الرابط ومستويات الطاقة البصرية، وينفذ تبديلًا سلسًا بدون انقطاع بين الخط الأساسي والثانوي في حال حدوث تدهور في الإشارة.
الأسئلة المتكررة
س: هل يدعم TB840A التبديل الحي أثناء ظروف التشغيل الحية؟
ج: نعم. يسمح TB840A بالاستبدال الحي على وحدة طرفية ModuleBus مشغلة (مثل TU840 أو TU841) دون تعطيل الاتصال على الوحدات النشطة المجاورة.
س: ما هي ميزات حماية مدخل الطاقة المدمجة في مودم TB840A؟
ج: يحتوي المودم على صمامات داخلية لمدخل الطاقة بالإضافة إلى دوائر إمداد طاقة معزولة توفر طاقة تيار مستمر منظمة ومحمية من الارتفاعات المفاجئة إلى لوحات الإدخال/الإخراج المتصلة.
إرشادات التركيب الميداني
- ثبت وحدة الطرفية ModuleBus المطابقة (TU840 للناقل المزدوج أو TU841 للناقل المفرد) على سكة DIN قبل إدخال المودم.
- تأكد من نظافة وصلات الألياف البصرية (نوع ST) وخلوها من الغبار قبل إدخالها في منافذ ModuleBus البصرية.
- اتبع احتياطات تفريغ الشحنة الكهربائية الساكنة بارتداء سوار مع الأرضي قبل فتح العبوة وإدخال الوحدة في فتحة الوحدة الطرفية.
- ادفع TB840A بقوة في فتحة وحدة التحكم MTU حتى يتم قفل المزلاج الميكانيكي بالكامل في قاعدة التجميع.
- وصل طاقة 24 فولت تيار مستمر الخارجية عبر كتل طرفية مزودة بصمامات وتحقق من أن دروع الكابلات الميدانية تنتهي عند نقطة تأريض واحدة في الهيكل.
