تفاصيل المنتج

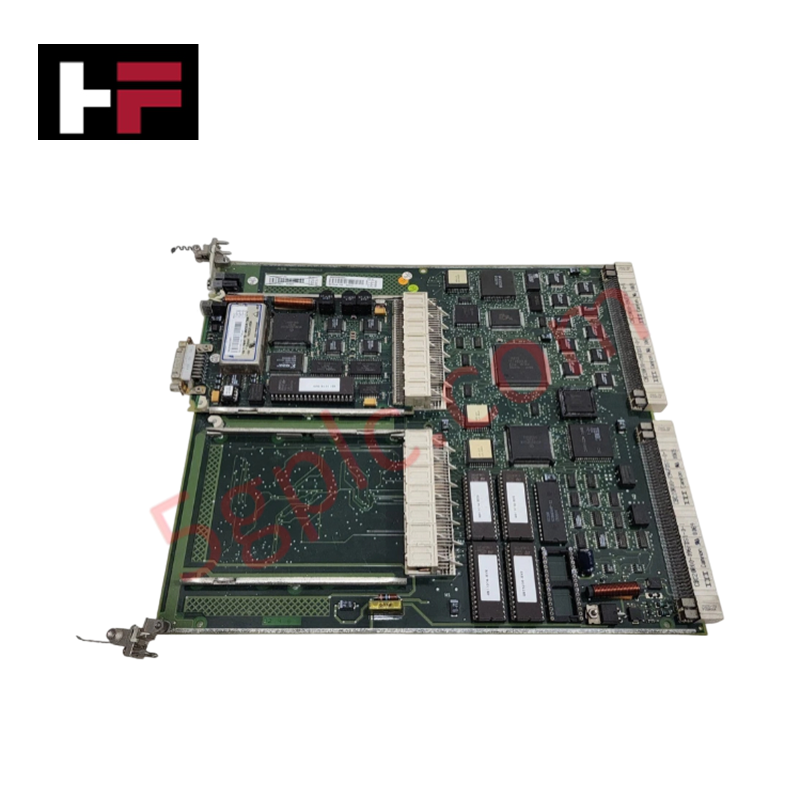

يعمل ABB SC540 3BSE006096R1، المعروف أيضًا باسم SC540 وحدة الاتصال، كمكون مادي مخصص لمعالجة البروتوكولات المحلية وإدارة حامل الوحدات الفرعية ضمن هياكل نظام التحكم في العمليات ABB MOD 300.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | SC540 (معرف المنتج: 3BSE006096R1) |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 0.71 كجم |
| الأبعاد | 30 مم × 300 مم × 291 مم (W × H × D) |
| درجة حرارة التشغيل | 0 إلى +55 درجة مئوية |
| استهلاك الطاقة | حمل لوحة الظهر القياسية للحامل |
| المعالج المدمج | وحدة معالجة مركزية محلية مدمجة |
| نوع المنتج | وحدة اتصال / حامل وحدة فرعية |
| التوافق مع النظام | نظام التحكم في العمليات ABB MOD 300 |
| الامتثال البيئي | غير متوافق مع RoHS (معفى بموجب المادة 2(4) من توجيه الاتحاد الأوروبي 2011/65/EU) |
توجيه شبكة الحافلة الخلفية الحتمية وتوافق فلاش البرنامج الثابت
يستخدم حامل SC540 وحدة المعالجة المركزية المحلية المدمجة لمعالجة بروتوكولات الاتصال غير المتزامنة وتفريغ معالجة الإشارات في الوقت الحقيقي من لوحة الحافلة الخلفية لوحدة التحكم الرئيسية. تضمن منطق محول الحافلة المدمج سرعة اتصال حافلة الحافلة الخلفية الحتمية عبر فتحات الوحدات الفرعية المجاورة، مع الحفاظ على توافق فلاش البرنامج الثابت ومحاذاة زمنية صارمة خلال دورات مسح الإدخال/الإخراج عالية الكثافة.
الأسئلة المتكررة
س: هل يدعم حامل الوحدة الفرعية SC540 التبديل الساخن أثناء تشغيل النظام؟
ج: لا. إزالة أو إدخال SC540 أثناء تشغيل الحامل يؤدي إلى تعطيل حافلة الاتصال لوحدة المعالجة المركزية المحلية وقد يسبب أعطالًا في الوحدات الفرعية المتصلة. يجب إيقاف تشغيل فتحة الحامل قبل استبدال الوحدة.
س: كيف يتم التعامل مع إدارة الحرارة عبر تجميع SC540 نظرًا لعرضه البالغ 30 مم؟
ج: تعتمد الوحدة على تدفق الهواء الحراري العمودي داخل الخزانة عبر الحامل. يجب أن تبقى مساحات التهوية فوق وتحت قفص البطاقات غير معوقة للحفاظ على التبريد السلبي عبر لوحة وحدة المعالجة المركزية المحلية.
إرشادات التثبيت الميداني
- تأكد من عزل مصدر طاقة خزانة الحامل بالكامل قبل محاذاة حامل SC540 مع قضبان دليل قفص البطاقات.
- قم بإدخال الوحدة بسلاسة في فتحة الحامل المخصصة حتى تتصل موصلات حافة الحافلة الخلفية بإحكام مع لوحة الحافلة.
- قم بشد براغي التثبيت العلوية والسفلية لإقامة اتصال تأريض منخفض المقاومة مع إطار الحامل المعدني.
- تحقق من تثبيت جميع الوحدات الفرعية الفرعية وكابلات الاتصال الأمامية بإحكام قبل إعادة تشغيل النظام.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
