تفاصيل المنتج

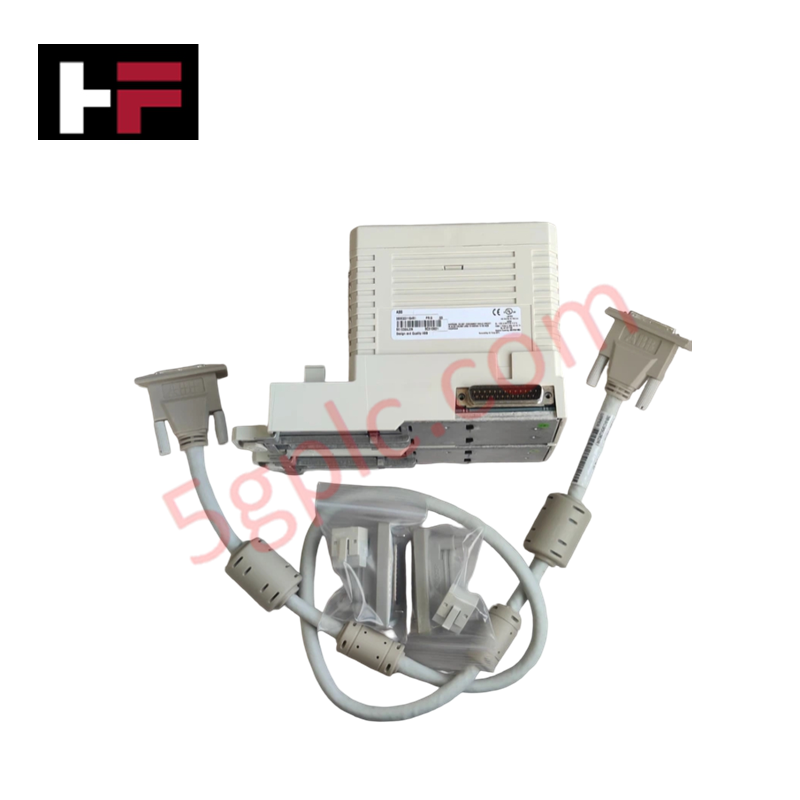

تعمل وحدة ABB BC810K02 3BSE031155R1، المعروفة أيضًا باسم وحدة الاتصال بين الوصلات BC810K02، كمكون مادي مخصص لتقسيم وتمديد بروتوكول CEX-Bus ضمن منصات System 800xA AC 800M.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | BC810K02 3BSE031155R1 |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 1.5 كجم (3.31 رطل) بما في ذلك القاعدة |
| الأبعاد | 59 مم × 185 مم × 127.5 مم (W × H × D) |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | 50 مللي أمبير نموذجي (70 مللي أمبير كحد أقصى) عند 24 VDC؛ 1.2 واط فقدان طاقة |
| الجهد الاسمي | 24 VDC (نطاق تشغيل من 19.2 VDC إلى 30 VDC) |
| الهيكلية | لوحة قاعدة (TP857) بالإضافة إلى لوحة تزويد الطاقة/المنطق |
| التكرار والسلامة | مدعوم (تكوينات التكرار والسلامة العالية) |
| دعم التبديل الساخن | نعم (يدعم الاستبدال أثناء التشغيل) |
| وحدات المعالجة المركزية المتوافقة | PM857، PM861A، PM862، PM863، PM864A، PM865، PM866، PM866A، PM867، PM891 |
سرعة اتصال ناقل اللوحة الخلفية وتقسيم CEX-Bus
يقوم BC810K02 بتقسيم CEX-Bus إلى مقاطع كهربائية معزولة لزيادة تحمل النظام للأخطاء والحفاظ على أقصى سرعة اتصال ناقل اللوحة الخلفية عبر توسعات شبكات الإدخال/الإخراج. يتميز بوصلات تصويت طاقة مدمجة، ومحول خافض للجهد 3.3 VDC، ومنطق تشغيل CEX-Bus، حيث يعزل الوحدة أعطال الإشارة إلى المقاطع الفردية. كما تتيح توافقية فلاش البرنامج الثابت المدمج مزامنة مستمرة للبيانات بين أزواج المعالجات الأساسية والاحتياطية AC 800M، مما يسمح باستبدال لوحات قاعدة وحدة المعالجة المركزية أثناء التشغيل دون انقطاع تدفقات اتصال CEX-Bus النشطة.
الأسئلة المتكررة
س: ماذا يحدث لاتصال الشبكة النشط إذا احتاجت وحدة BC810K02 إلى الاستبدال؟
ج: يؤدي استبدال وحدة BC810K02 إلى توقف حركة البيانات فقط على مقطع CEX-Bus المتصل بها، بينما تستمر المقاطع المعزولة الأخرى في النظام المتكرر بالعمل دون انقطاع.
س: هل يدعم BC810K02 التبديل الساخن أثناء التشغيل عبر الإنترنت؟
ج: نعم، يدعم BC810K02 الاستبدال الساخن ويسمح باستبدال لوحة قاعدة وحدة المعالجة المركزية أثناء التشغيل في تكوين زوج وحدة معالجة مركزية مكرر بالكامل دون التأثير على حركة مرور CEX العامة.
س: ما هو نطاق جهد التزويد الذي تقبله الوحدة، وكيف يتم حمايتها من أعطال التزويد؟
ج: تقبل الوحدة جهد تزويد اسمي 24 VDC ضمن نطاق تحمل من 19.2 VDC إلى 30 VDC. تدمج لوحة القاعدة TP857 صمام تصويت طاقة خارجي وحماية صمامات داخلية.
إرشادات التثبيت الميداني
- ثبت لوحة القاعدة TP857 مباشرة على سكة DIN في الخزانة، مع التأكد من أن جهات اتصال المعدن في الغلاف تلامس الأرضي المعدني مباشرة.
- قم بتوصيل خطوط طاقة 24 VDC الاحتياطية الخارجية إلى نقاط التوصيل L+ وL- على لوحة القاعدة.
- قم بمحاذاة لوحة تزويد الطاقة/المنطق BC810 مع موصلات لوحة القاعدة واضغط بقوة حتى تثبت الوحدة في مكانها.
- اربط كابل الاتصال CEX-Bus بين موصل الوحدة ولوحة قاعدة وحدة المعالجة المركزية المجاورة أو امتداد مقطع CEX.
- تحقق من حالة مؤشر LED للطاقة وتأكد من بدء حركة بيانات مقطع CEX دون تدهور في الناقل قبل إغلاق أبواب اللوحة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
