تفاصيل المنتج

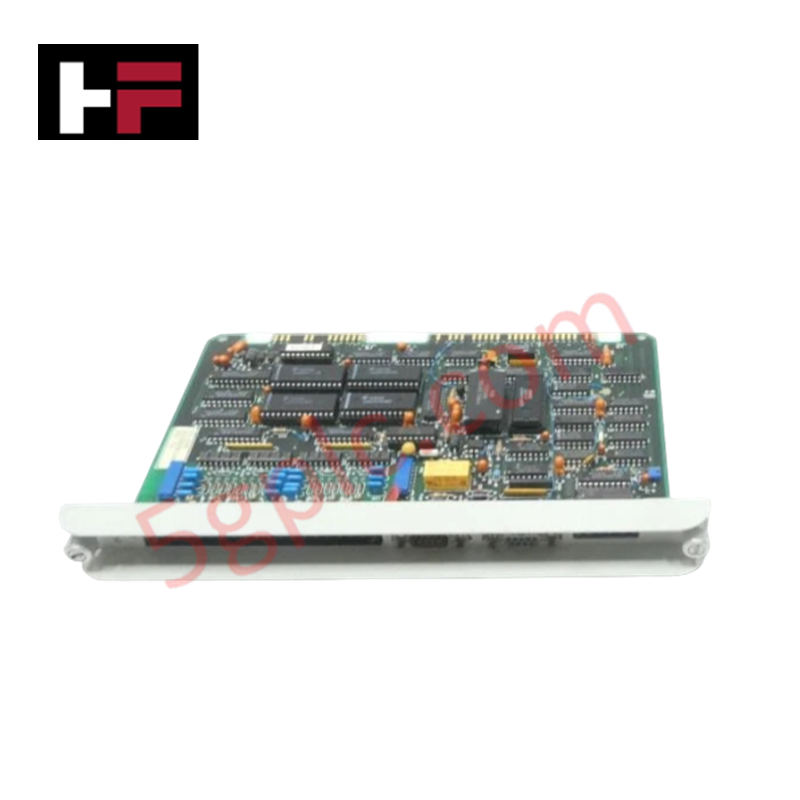

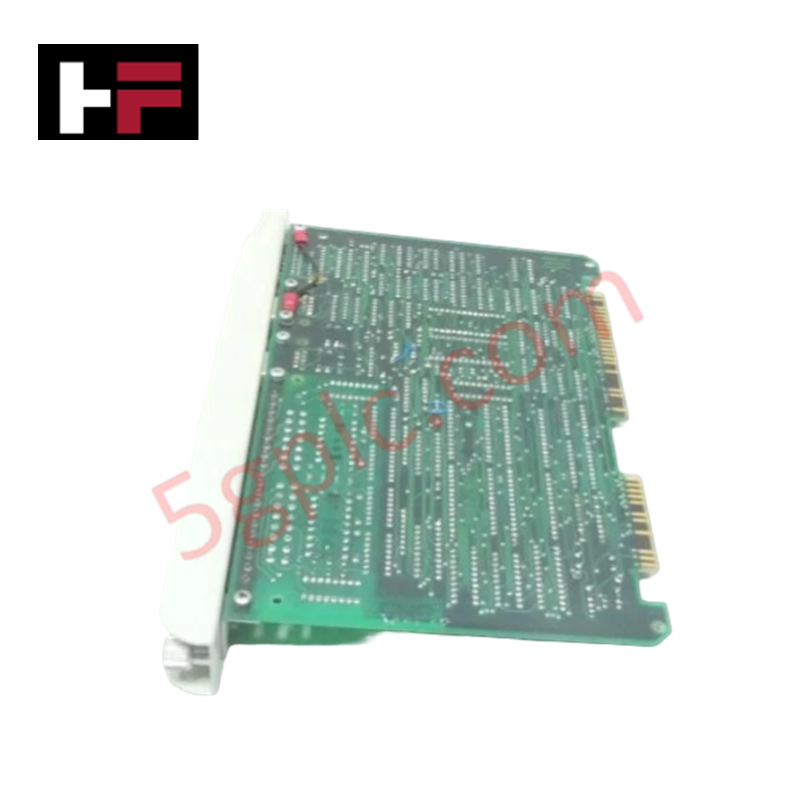

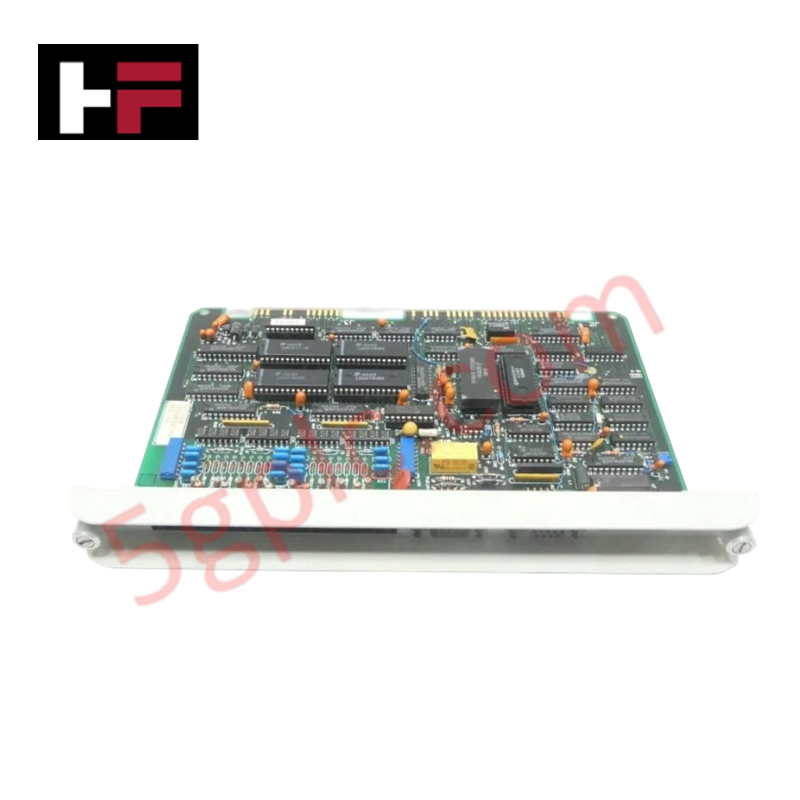

مُعدّ لتنفيذ التحكم في الحركة ضمن هياكل PLC، يوفر Honeywell 622-1030 (وحدة محور السيرفو 622-1030) تنفيذًا مباشرًا فعليًا وكهربائيًا لمراقبة تغذية الارتجاع من المشفر ومدخلات ومخرجات المضخم. تعمل الوحدة كواجهة المحور الأساسية المستخدمة لتنفيذ معالجة الإشارات متعددة القنوات عبر منصات التحكم من Honeywell.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 622-1030 |
| العلامة التجارية | Honeywell |
| الوزن | 0.60 كجم |
| سعة المدخلات/المخرجات | 20 قناة |
| نوع الاتصال | أطراف تثبيت بمسامير مع مؤشر LED |
التحكم الصناعي والاتصال الحتمي
تدير وحدة 622-1030 بيانات محور السيرفو من خلال التوصيل المباشر مع المشفرات المثبتة ميدانيًا ومضخمات المحرك. تتضمن بنية الوحدة سرعة اتصال حافلة الظهر لضمان تزامن تغذية الارتجاع الموضعية وإشارات التحكم مع دورة مسح PLC، مما يقلل من التذبذب في حلقات الحركة عالية السرعة. تشمل واجهة الـ 20 قناة مؤشرات LED فردية للتحقق التشخيصي السريع من حالات المدخلات والمخرجات المنفصلة. لضمان الأداء الحتمي، تدعم بنية الوحدة توافق تحديثات الفيرموير عبر الفلاش، مما يسمح بتحديث البروتوكولات دون استبدال الأجهزة فعليًا، مع الحفاظ على توسيع كثافة المدخلات/المخرجات لإدارة تسلسلات الحركة متعددة المحاور المعقدة ضمن فتحة رف واحدة.
الأسئلة المتكررة
س: هل يمكن لوحدة 622-1030 دعم التبديل الساخن أثناء تمكين محرك السيرفو؟
ج: لا. لا يدعم التبديل الساخن. إزالة أو تركيب هذه الوحدة أثناء تشغيل طاقة حافلة الظهر ومضخم الجانب الميداني سيؤدي إلى أخطاء في اتصال الحافلة وقد يسبب حركة غير مقصودة بسبب فقدان تغذية الارتجاع من المشفر.
س: هل يمكن تكوين مدخلات/مخرجات الـ 20 قناة ميدانيًا لمستويات جهد مختلفة؟
ج: تحدد عتبات جهد المدخلات/المخرجات تصميم الأجهزة للوحدة. تحقق من توافق الإشارة بين مضخم/مشفر معين ووثائق 622-1030 التقنية قبل إنشاء الاتصالات الميدانية لتجنب تلف دوائر الواجهة.
إرشادات التثبيت الميداني
- تأكد من عزل رف PLC وجميع دوائر طاقة مضخم محرك السيرفو وإيقاف تشغيلها.
- قم بمحاذاة الوحدة مع فتحة رف حافلة الظهر المخصصة وأدخلها حتى يتم تثبيت الموصل بالكامل.
- شد براغي تثبيت الوحدة على إطار الرف لضمان اتصال أرضي منخفض المقاومة، وهو مطلوب لتقليل التداخل الكهرومغناطيسي على خطوط إشارة المشفر.
- استخدم كابلات ملتوية مزدوجة مع درع لجميع مسارات تغذية الارتجاع من المشفر، مع توصيل الدرع بنقطة الطرف المحددة لتقليل ضوضاء الإشارة.
- تحقق من تكوين كل قناة عبر برنامج تشخيص PLC وتأكد من عمل جميع مؤشرات LED للحالة كما هو متوقع أثناء دورة تشغيل ما قبل التكليف.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
