تفاصيل المنتج

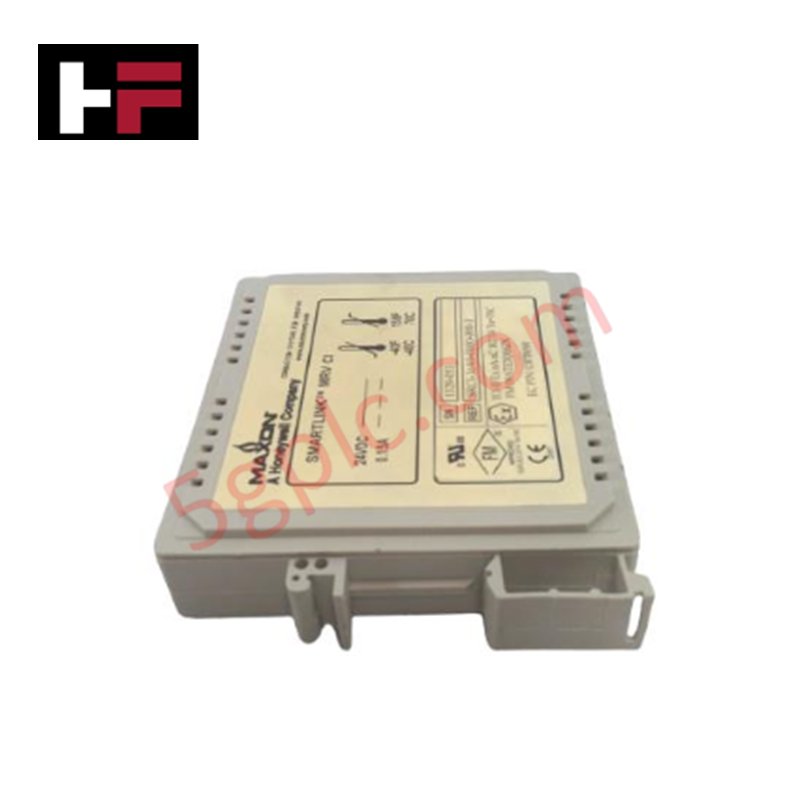

تعمل وحدة Honeywell MAXON SRCI-1EA0-0000-000-3، المعروفة أيضًا باسم وحدة واجهة التحكم SRCI-1EA0-0000-000-3، كمكون مادي مخصص لمعالجة إشارات تحديد المواقع الدقيقة وردود فعل حلقة المشغل ضمن أنظمة التحكم في الاحتراق الصناعية SMARTLINK MRV.
المواصفات المادية
| المعلمة | المواصفة |
|---|---|
| النموذج | SRCI-1EA0-0000-000-3 |
| العلامة التجارية | Honeywell / MAXON |
| المنشأ | الولايات المتحدة الأمريكية / كما هو محدد على ملصق الجهاز |
| الوزن | 1.98 رطل (0.90 كجم) |
| الأبعاد | بصمة حاوية SMARTLINK MRV القياسية |
| درجة حرارة التشغيل | -40 إلى 70 درجة مئوية |
| استهلاك الطاقة | 24 فولت تيار مستمر، 0.15 أمبير |
| منصة النظام | نظام التحكم في الاحتراق SMARTLINK MRV |
| فئة الجهاز | وحدة واجهة التحكم / واجهة مشغل الصمام |
| التوصيل | 4 موصلات ذكر |
بروتوكول حلقة 4-20 مللي أمبير HART والعزل بين القنوات
تقوم وحدة SRCI-1EA0-0000-000-3 برقمنة إشارات الأوامر الواردة من إطار إدارة الموقد لتشغيل مشغلات صمامات نسبة الوقود/الهواء المحركة كهربائيًا. تدعم البنية التحتية للمدخلات التناظرية المدمجة بروتوكول اتصالات حلقة 4-20 مللي أمبير HART، مما يتيح نقلًا ثنائي الاتجاه لبيانات ردود الفعل الموضعية والتشخيصية. يوفر العزل المخصص بين القنوات على لوحة معالجة الإدخال/الإخراج منعًا لحلقات الأرض والتداخلات الكهربائية العابرة بين وحدة التحكم الرئيسية وتجميعات الصمامات المثبتة في الميدان، مما يحافظ على دقة نقطة الضبط أثناء دورات ضبط الاحتراق.
الأسئلة المتكررة
س: ما هي معايير الطاقة المطلوبة لتشغيل وحدة التحكم SRCI-1EA0-0000-000-3؟
ج: تتطلب اللوحة مصدر تيار مستمر منظم بجهد 24 فولت مع سحب تيار تشغيلي يبلغ 0.15 أمبير.
س: كيف يتم توصيل إشارات التحكم وردود الفعل الخارجية بلوحة SRCI-1EA0-0000-000-3؟
ج: يتم توجيه الإشارات والطاقة الفيزيائية عبر 4 رؤوس موصلات ذكر مدمجة مركبة مباشرة على جسم الواجهة.
إرشادات التركيب الميداني
- ثبت وحدة SRCI-1EA0-0000-000-3 بإحكام داخل الحاوية المخصصة لها، مع ضمان محاذاة صحيحة لأجهزة عزل الاهتزاز.
- قم بتوصيل تغذية الطاقة 24 فولت تيار مستمر وأسلاك إشارة التحكم باستخدام حزم كابلات أنثى متطابقة، مع التحقق من محاذاة الدبابيس قبل قفل الموصلات.
- تأكد من أن جميع دروع كابلات الإشارة متصلة بالأرض عند نقطة دخول لوحة واحدة لمنع التداخل الكهرومغناطيسي.
- تحقق من التأريض الصحيح بين هيكل واجهة التحكم ولوحة إدارة الموقد قبل تطبيق التيار المستمر.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
