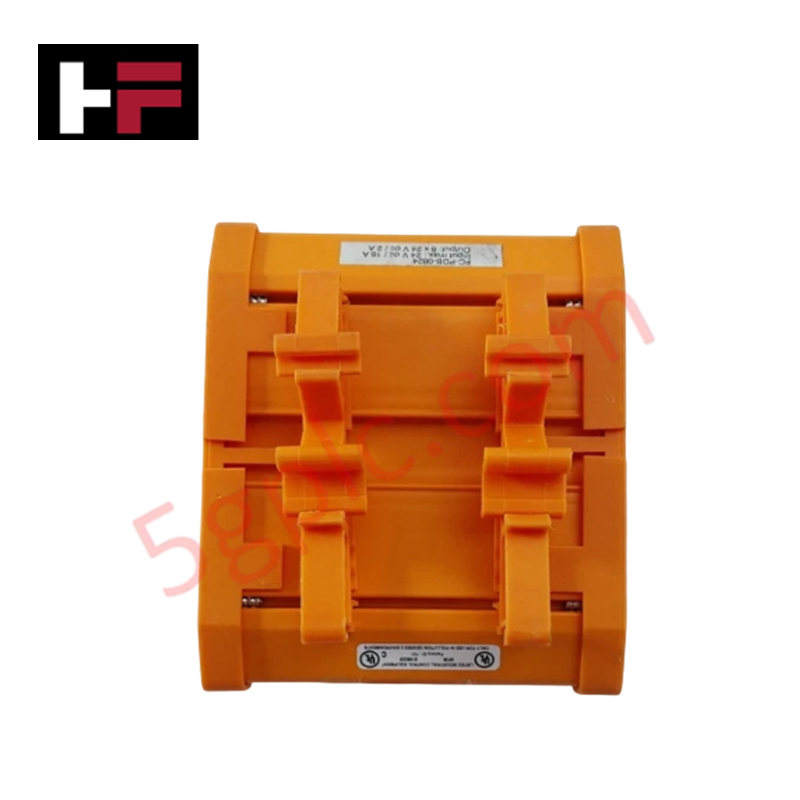

Honeywell FC-PDB-0824 لوحة توزيع الطاقة

تعمل لوحة Honeywell FC-PDB-0824، والمُدرجة أيضًا باسم لوحة توزيع الطاقة FC-PDB-0824، كمكوّن عتادي مخصص لتوزيع طاقة 24 VDC وحماية أحمال الحلقات ضمن منصات Honeywell Safety Manager.

مواصفات العتاد

العزل بين القنوات وسلامة توزيع الطاقة

توزّع لوحة توزيع الطاقة FC-PDB-0824 طاقة ناقل 24 VDC عبر تجميعات الحامل الفرعي الداخلية في Safety Manager، مع فرض العزل بين القنوات. تمنع دوائر الحماية المدمجة دوائر القصر المحلية من الانتشار عبر أشجار تغذية اللوحة الخلفية أو التسبب في تدهور قنوات المجال المجاورة لبروتوكول حلقات HART بتيار 4-20 mA. وتستوعب مسارات الطاقة عالية الكثافة أحمالًا مستمرة تصل إلى 16 A من دون خفض حراري ضمن نطاق درجات حرارة التشغيل الصناعية بالكامل.

الأسئلة الشائعة

س: ما تصنيف التيار المشترك الأقصى الذي تدعمه أطراف خرج FC-PDB-0824؟

ج: صُممت اللوحة لتحمل سعة تيار مستمر إجمالية تبلغ 16 A عند 24 VDC عبر مخارج التوزيع الخاصة بها.

س: كيف تحافظ لوحة توزيع الطاقة على سلامة النظام وفق تشغيل SIL 2 أو SIL 3؟

ج: يعزل الفصل الجلفاني الداخلي ودوائر الحماية من زيادة التيار حالات الأعطال في دوائر الفروع الفردية، مما يحافظ على مستويات جهد اللوحة الخلفية اللازمة لاستمرار تشغيل محلّل المنطق دون انقطاع.

س: هل توجد قيود على الخلوص الحراري عند تركيب اللوحة في خزائن عالية الكثافة؟

ج: تعتمد اللوحة على التبريد بالحمل الحراري الطبيعي ضمن نطاق تشغيلها من -40 إلى 70 deg C؛ ويجب أن تحافظ قنوات الأسلاك الرأسية على خلوص لا يقل عن 50 mm أعلى و أسفل كتل أطراف اللوحة.

إرشادات التركيب الميداني

1. افصل مصادر الطاقة الأولية الواردة إلى الخزانة قبل تثبيت FC-PDB-0824 على قضبان تركيب اللوحة الخلفية.
2. تحقق من القطبية الصحيحة لموصلات مصدر دخل 24 VDC الرئيسي قبل تنشيط كتل الأطراف.
3. أحكم ربط جميع أطراف براغي الطاقة بعزم الربط المحدد من الشركة المصنّعة لضمان الحد الأدنى من مقاومة التلامس عند سحب تيار مرتفع.
4. وجّه خطوط توزيع طاقة المجال ذات الجهد المنخفض في قنوات أسلاك منفصلة بعيدًا عن خطوط التيار المتردد عالية الجهد لتقليل الحث الكهروستاتيكي.
5. صِل التأريض الهيكلي للخزانة بوصلة التأريض الوقائي لإنشاء جهد أرضي مشترك عبر هيكل الإطار.
