تفاصيل المنتج

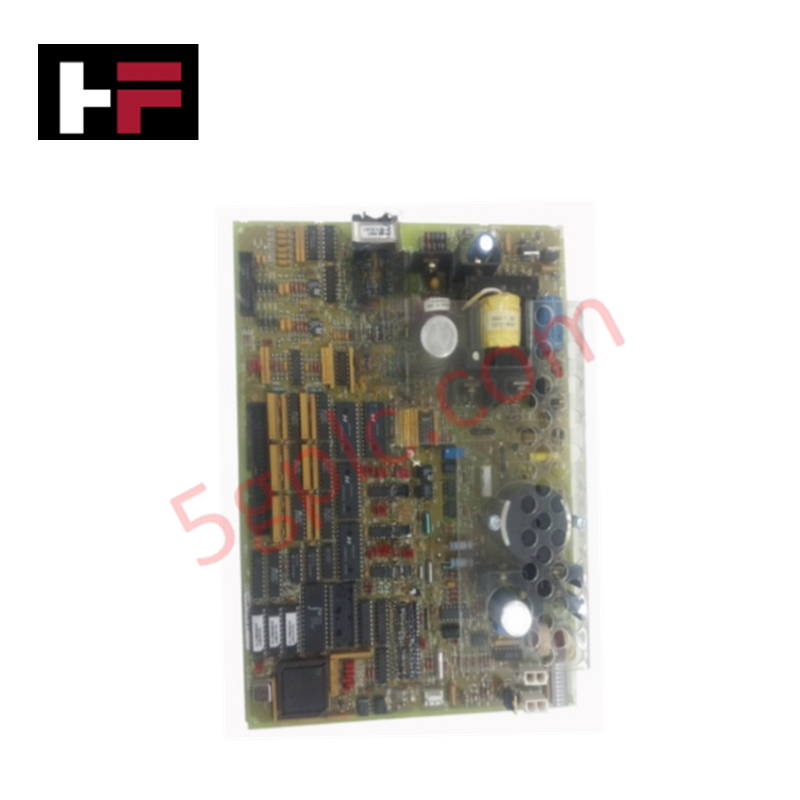

مُكوَّن لحماية التوربين وتنفيذ الإيقاف ضمن أنظمة التحكم Mark V Speedtronic، توفر لوحة GE DS200TCEAG1BSF (DS200TCEAG1B لوحة الطوارئ لزيادة السرعة) مراقبة مباشرة للإشارات الفيزيائية لحالات زيادة السرعة واكتشاف اللهب.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200TCEAG1BSF |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.8 كجم |
| الأبعاد | 16 سم × 16 سم × 12 سم |
| الوظيفة الأساسية | مراقبة زيادة السرعة واكتشاف اللهب |
| الاتصال | زوج من موصلات البايونيت |
التوافق مع التحكم الصناعي والبرمجيات الثابتة
تستخدم لوحة DS200TCEAG1BSF معالجًا دقيقًا مدمجًا وعدة وحدات ذاكرة قراءة فقط قابلة للبرمجة (PROM) لتنفيذ منطق الحماية والإيقاف. لضمان تكامل سلس مع النظام، يجب التأكد من توافق إصدار البرمجيات الثابتة للوحة مع نسخة معالج التحكم Mark V الحالية، حيث قد تؤدي البرمجيات غير المتوافقة إلى أخطاء في التهيئة أو نقاط إيقاف غير صحيحة. يعتمد مقياس كثافة الإدخال/الإخراج للوحة على 30 وصلة قفز (jumper) مدمجة يجب تكوينها لتتناسب مع معايير سرعة التوربين واكتشاف اللهب الخاصة بالتركيب. يجب أن تبقى سرعة الاتصال عبر ناقل اللوحة الخلفية ضمن حدود تصميم بنية Mark V لضمان أوقات استجابة محددة أثناء حالات الإيقاف الطارئة.
الأسئلة المتكررة
س: كيف يتم إرسال إشارة حالة الإيقاف إلى بقية المحرك؟
ج: تراقب اللوحة المدخلات لحالات زيادة السرعة واكتشاف اللهب. عند اكتشاف حالة إيقاف، تنفذ اللوحة تسلسل إيقاف عبر التفاعل مع مكونات المحرك من خلال موصلات البايونيت المدمجة.
س: هل يمكن للمستخدم تعديل تكوين وصلات القفز؟
ج: تحتوي اللوحة على 30 وصلة قفز تُستخدم لتكوين عتبات السرعة ومنطق الكشف على مستوى الأجهزة. يجب ضبطها وفقًا للوثائق الخاصة بالموقع؛ حيث قد تؤدي التعديلات غير المصرح بها إلى سلوك إيقاف غير صحيح أو فشل في اكتشاف زيادة سرعة التوربين.
إرشادات التركيب الميداني
- التعامل مع الموصلات: تستخدم اللوحة موصلات من نوع بايونيت. عند فصلها، ثبت اللوحة بيد واحدة مع تطبيق قوة محورية على الموصل باليد الأخرى. هذا يمنع إجهادات الالتواء أو الانحناء المفرطة على الموصلات الأنثوية المثبتة على اللوحة. لا تسحب على الكابل نفسه، لأن ذلك قد يؤدي إلى فصل أسلاك الإشارة الداخلية.
- تركيب المكونات: تحقق من تثبيت جميع وصلات القفز الثلاثين بشكل صحيح قبل التركيب. قد يؤدي الاهتزاز أثناء تشغيل التوربين إلى فقدان الاتصال لوصلات القفز غير المثبتة بإحكام، مما قد يسبب إشارات إيقاف خاطئة أو إنذارات تشخيص النظام.
- الوقاية من التفريغ الكهروستاتيكي (ESD): نظرًا لاحتواء اللوحة على وحدات PROM حساسة ومعالج دقيق مخصص، استخدم أساور معصم مؤرضة وأس surfaces مقاومة للتفريغ الكهروستاتيكي أثناء التعامل لمنع تلف المكونات المنطقية الداخلية.
- التحقق من الإشارة: قبل التشغيل النهائي، تحقق من أن مدخلات اكتشاف اللهب وسرعة الإشارة محمية بشكل صحيح عند واجهة موصل البايونيت لتقليل التشويش الذي قد يؤثر على منطق الكشف الداخلي للوحة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
