تفاصيل المنتج

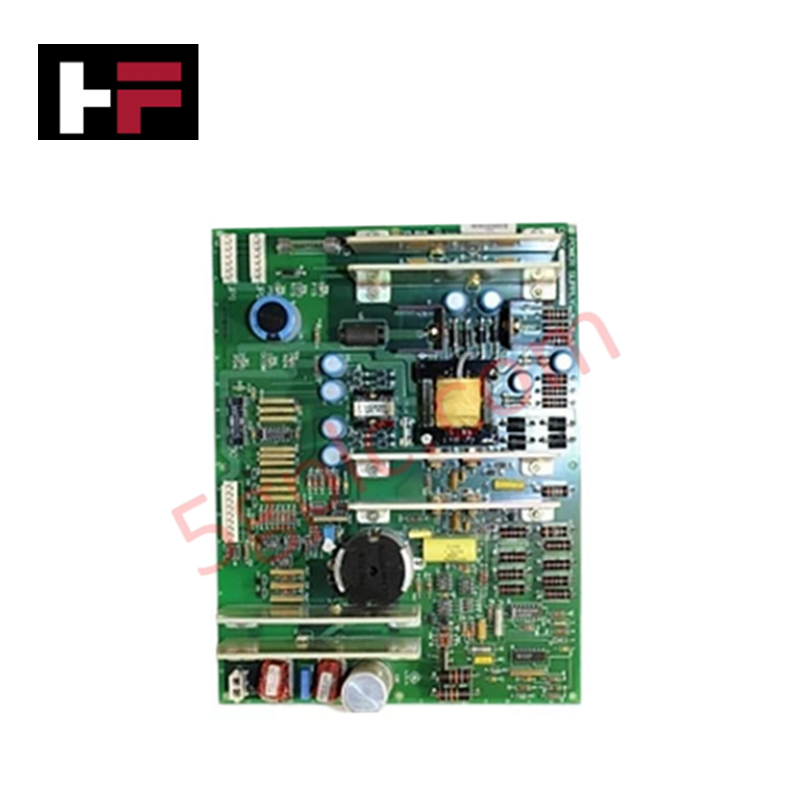

مُكوَّن لحماية التوربين وتنفيذ الإيقاف ضمن أنظمة التحكم Mark V Speedtronic، توفر لوحة GE DS200TCEAG1BRE (DS200TCEAG1 لوحة الطوارئ لزيادة السرعة) مراقبة مباشرة للإشارات الفيزيائية لحالات زيادة السرعة واكتشاف اللهب.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200TCEAG1BRE |
| العلامة التجارية | جنرال إلكتريك |
| الأصل | غير محدد |
| الوظيفة الأساسية | مراقبة زيادة السرعة واكتشاف اللهب |
| الاتصال | زوج من موصلات البايونيت |
التوافق مع التحكم الصناعي والبرمجيات الثابتة
تستخدم لوحة DS200TCEAG1BRE معالجًا دقيقًا مدمجًا وعدة وحدات ذاكرة قراءة فقط قابلة للبرمجة (PROM) لتنفيذ منطق الإيقاف الوقائي. لضمان تكامل سلس مع النظام، يجب التأكد من توافق إصدار البرمجيات الثابتة للوحة مع نسخة معالج التحكم Mark V الحالية، حيث قد تؤدي البرمجيات غير المتوافقة إلى أخطاء في التهيئة أو نقاط إيقاف غير صحيحة. يعتمد مقياس كثافة الإدخال/الإخراج للوحة على 30 وصلة قفز مدمجة يجب تكوينها لتتناسب مع معايير سرعة التوربين واكتشاف اللهب الخاصة بالتركيب المُتحكم به. يجب أن تبقى سرعة اتصال ناقل اللوحة الخلفية ضمن حدود تصميم بنية Mark V لضمان أوقات استجابة حتمية أثناء أحداث الإيقاف الطارئ.
الأسئلة المتكررة
س: كيف يتم إرسال إشارة حالة الإيقاف إلى بقية المحرك؟
ج: تراقب اللوحة المدخلات لحالات زيادة السرعة واكتشاف اللهب. عند اكتشاف حالة إيقاف، تنفذ اللوحة تسلسل إيقاف عبر التفاعل مع مكونات المحرك من خلال موصلات البايونيت المدمجة.
س: هل يمكن للمستخدم تعديل تكوين وصلات القفز؟
ج: تحتوي اللوحة على 30 وصلة قفز تُستخدم لتكوين عتبات السرعة ومنطق الاكتشاف على مستوى الأجهزة. يجب ضبطها وفقًا للوثائق الخاصة بالموقع المقدمة من الشركة المصنعة؛ حيث قد تؤدي التعديلات غير المصرح بها إلى سلوك إيقاف غير صحيح أو فشل في اكتشاف حالات زيادة سرعة التوربين.
إرشادات التركيب الميداني
- التعامل مع الموصلات: تستخدم اللوحة موصلات من نوع بايونيت. عند فصلها، قم بتثبيت اللوحة بيد واحدة مع تطبيق قوة محورية على الموصل باليد الأخرى. هذا يمنع إجهادات الالتواء أو الانحناء الزائدة على الموصلات الأنثوية المثبتة على اللوحة.
- تركيب المكونات: تحقق من تثبيت جميع وصلات القفز الثلاثين بشكل صحيح قبل التركيب. قد يؤدي الاهتزاز أثناء تشغيل التوربين إلى فقدان الاتصال لوصلات القفز غير المثبتة بإحكام، مما قد يسبب إشارات إيقاف خاطئة أو إنذارات تشخيص النظام.
- الوقاية من تفريغ الشحنات الكهربائية الساكنة (ESD): نظرًا لاحتواء اللوحة على وحدات PROM حساسة ومعالج دقيق مخصص، استخدم أساور معصم مؤرضة وأس surfaces آمنة من تفريغ الشحنات أثناء التعامل لمنع تلف المكونات المنطقية الداخلية.
- التحقق من الإشارات: قبل التشغيل النهائي، تحقق من أن مدخلات اكتشاف اللهب وسرعة الإشارة محمية بشكل صحيح عند واجهة موصل البايونيت لتقليل تدخل الضوضاء التي قد تؤثر على منطق الاكتشاف الداخلي للوحة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
