تفاصيل المنتج

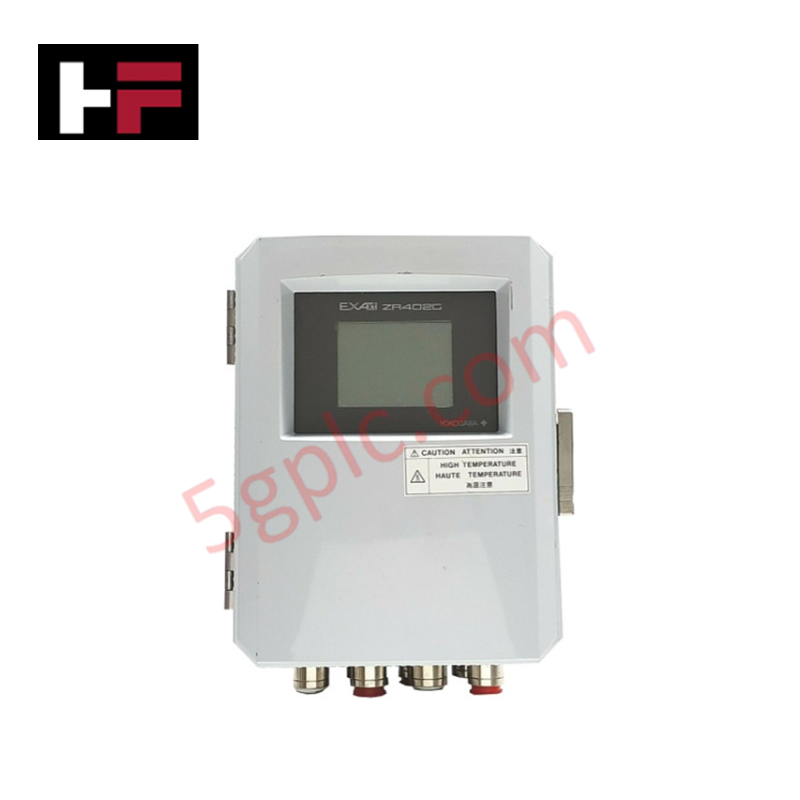

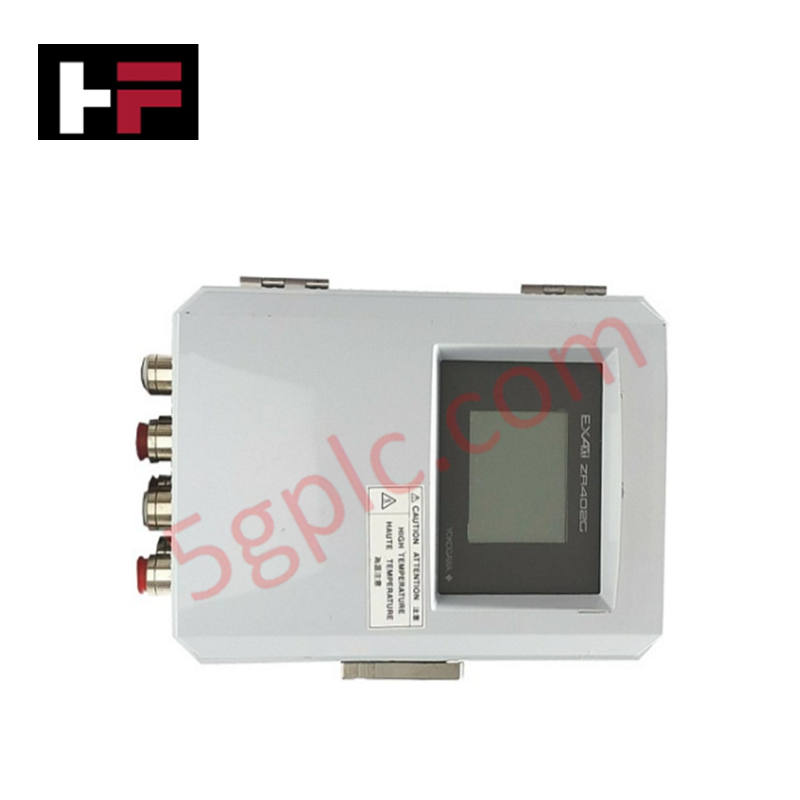

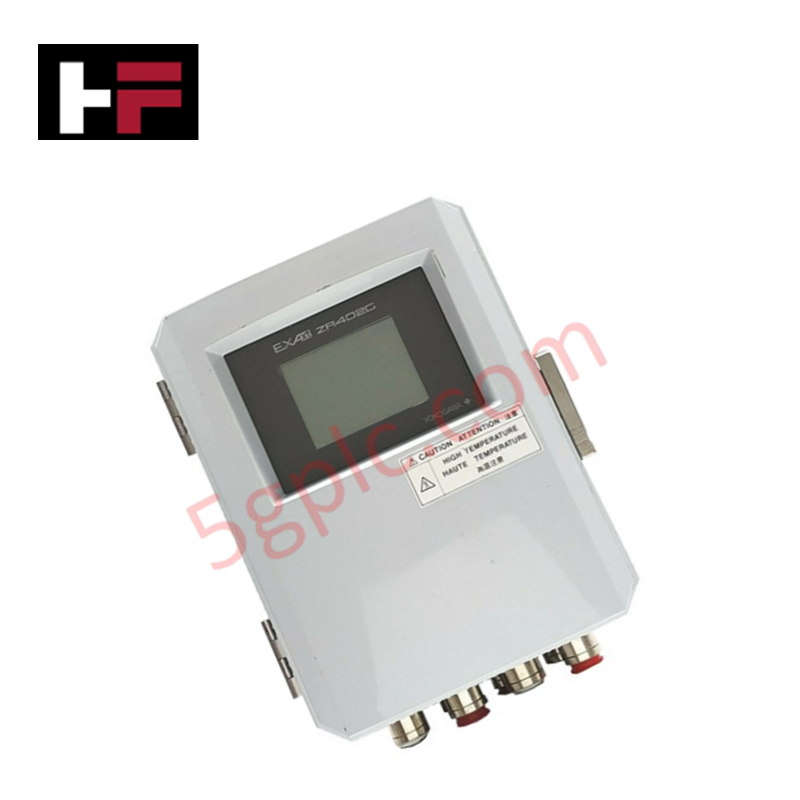

إن Yokogawa ZR402G-T-E-E-A/H/SCT، المدرج أيضًا باسم ZR402G، هو محلل أكسجين من الزركونيا من النوع المنفصل ومحوّل إشارات، ويعمل كمكوّن عتادي مخصص لمعالجة إشارات تركيز الأكسجين في الطور الغازي بشكل مستمر ضمن شبكات أتمتة العمليات من Yokogawa.
تفصيل اللواحق ومصفوفة الطراز
يستخدم محوّل محلل الأكسجين Yokogawa ZR402G مصفوفة منظمة لرموز خيارات الطلب لتحديد واجهات مداخل القلاوظ، ولغات العرض، والعتاد الواقي، ووسم المنتج المادي.
| اللاحقة / الخيار | المواصفات وتعريف العتاد |
|---|---|
| ZR402G | المحوّل الأساسي لأنظمة قياس الأكسجين بالزركونيا من النوع المنفصل |
| -T | وصلة قلاوظ القناة: 1/2 NPT |
| -E | لغة واجهة العرض: الإنجليزية |
| -E | وثائق دليل التعليمات: الإنجليزية |
| -A | الإصدار الوظيفي القياسي: دائمًا -A |
| /H | خيار العتاد: مظلة واقية من المطر والشمس |
| /SCT | خيار وسم المواد: لوحة تعريف من الفولاذ المقاوم للصدأ |
مواصفات العتاد
| المعلمة | المواصفات |
|---|---|
| الطراز | ZR402G-T-E-E-A/H/SCT |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | نحو 6 كجم (وزن الشحن 10 كجم) |
| الأبعاد | أبعاد قياسية للهيكل للتركيب على لوحة أو جدار أو أنبوب |
| درجة حرارة التشغيل | -20 إلى 55 درجة مئوية |
| استهلاك الطاقة | حد أقصى 300 واط (نحو 100 واط أثناء التشغيل الاسمي) |
| نوع العرض | شاشة LCD بمصفوفة نقطية 320 × 240 مع شاشة لمس مدمجة |
| إشارة الخرج التناظرية | نقطتان بتيار مستمر 4-20 mA (مقاومة الحمل القصوى 550 أوم) |
| إشارة خرج نقاط التلامس | أربع نقاط (تتضمن نقطة تلامس واحدة مفتوحة عادةً وآمنة عند الفشل) |
| دخل نقاط التلامس | نقطتان |
| الدخل التناظري | نقطة واحدة (دخل درجة حرارة/عملية 4-20 mA) |
| جهد مصدر الطاقة | مقدر من 100 إلى 240 VAC (نطاق التشغيل من 85 إلى 264 VAC) |
| رطوبة البيئة المحيطة | من 0 إلى 95% رطوبة نسبية (من دون تكاثف) |
| مداخل قنوات الكابلات | ثمانية منافذ إدخال (مهيأة بواجهة 1/2 NPT) |
| مادة الهيكل | سبيكة ألومنيوم بطبقة نهائية من البولي يوريثان مقاومة للتآكل |
خصائص التحكم في العمليات وأجهزة DCS
يعالج المحوّل إشارات القوة الدافعة الكهربائية (EMF) الخام بالمليفولت التي تولدها كواشف الأكسجين البعيدة المصنوعة من الزركونيا. ويعمل عبر طبقة بروتوكول حلقة HART مزدوجة بتيار 4-20 mA، كما يوفر عزلًا عاليًا بين القنوات لمصادر طاقة التيار المتردد الداخلية، ومحركات سخانات الكواشف، وحلقات الإدخال/الإخراج التناظرية منخفضة المستوى. ويضم العتاد خوارزميات آلية للتعويض الديناميكي عن الوصلة الباردة (CJC) وتشخيص المستشعر لتتبع مقاومة الخلية وتدهور استجابة المسبار. وتنفذ مداخل نقاط التلامس المعزولة ومخارج المرحلات توقيت تسلسل المعايرة الآلي، وإشارات الأعطال، وعمليات التطهير بالنفخ بالتنسيق مع أنظمة التحكم الموزعة الرئيسية.
الأسئلة الشائعة
س: كيف تتم تهيئة خرج نقطة التلامس الآمن عند الفشل داخل وحدة ZR402G؟
ج: يضم المحوّل إجمالي أربعة مخارج لنقاط التلامس، أحدها مهيأ تحديدًا كمرحل آمن عند الفشل مع تكوين نقطة تلامس مفتوحة عادةً (NO). وعند فقدان مصدر طاقة التيار المتردد بالكامل أو حدوث عطل حرج في المعالج الداخلي، تفصل نقطة التلامس هذه للإشارة فورًا إلى حالة عطل في العتاد لنظام DCS.
س: ما حدود مقاومة الحمل المطبقة على الخرجين التناظريين المعزولين المزدوجين 4-20 mA؟
ج: تدعم كل قناة خرج تيار مستمر 4-20 mA مقاومة حمل خارجية قصوى للحلقة تبلغ 550 أوم. ويؤدي تجاوز 550 أوم إلى قص الإشارة وتدهور استقرار الاتصال عند توصيل أجهزة HART الميدانية أو مسجلات الخط على التوالي.
إرشادات التركيب الميداني
- ثبّت هيكل سبيكة الألومنيوم بإحكام على أنبوب رأسي/أفقي بقطر بوصتين، أو لوحة مسطحة، أو جدار باستخدام حوامل تركيب معتمدة. تأكد من تركيب المظلة الواقية من المطر (/H) بشكل صحيح فوق الغلاف العلوي عند التعرض للبيئات الخارجية.
- حافظ على تعشيق قلاوظ بحد أدنى يبلغ 5 لفات كاملة من قلاوظ 1/2 NPT في جميع وصلات القنوات الكهربائية. وأغلق فتحات القنوات غير المستخدمة بالسدادات الملولبة 1/2 NPT المرفقة للحفاظ على مقاومة العوامل الجوية للهيكل.
- مرّر أسلاك إشارات مستشعر الزركونيا منخفضة الجهد وخطوط طاقة التيار المتردد في قنوات معدنية مؤرضة منفصلة لمنع تداخل الضوضاء الحثية مع قياسات EMF للخلية.
- أوصل عروات تأريض هيكل الغلاف الداخلية والخارجية الرئيسية بنقطة تأريض أرضية مخصصة منخفضة الممانعة (مقاومة تأريض أقل من 10 أوم).
- تأكد من بقاء جهد مصدر التيار المتردد أثناء التشغيل ضمن النطاق 85 إلى 264 VAC بدقة قبل تشغيل واجهة شاشة اللمس في المحوّل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
