تفاصيل المنتج

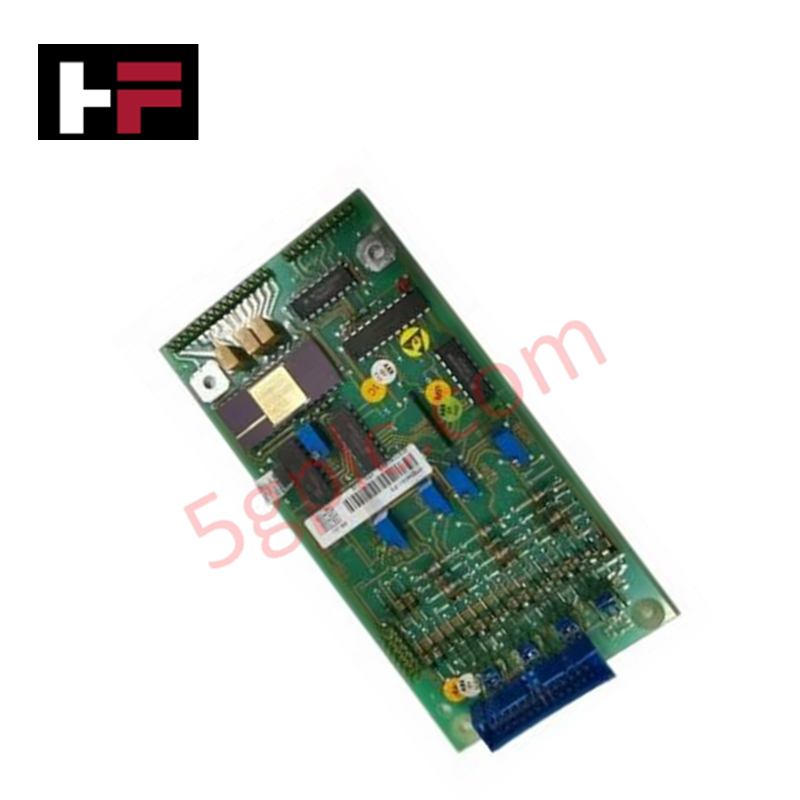

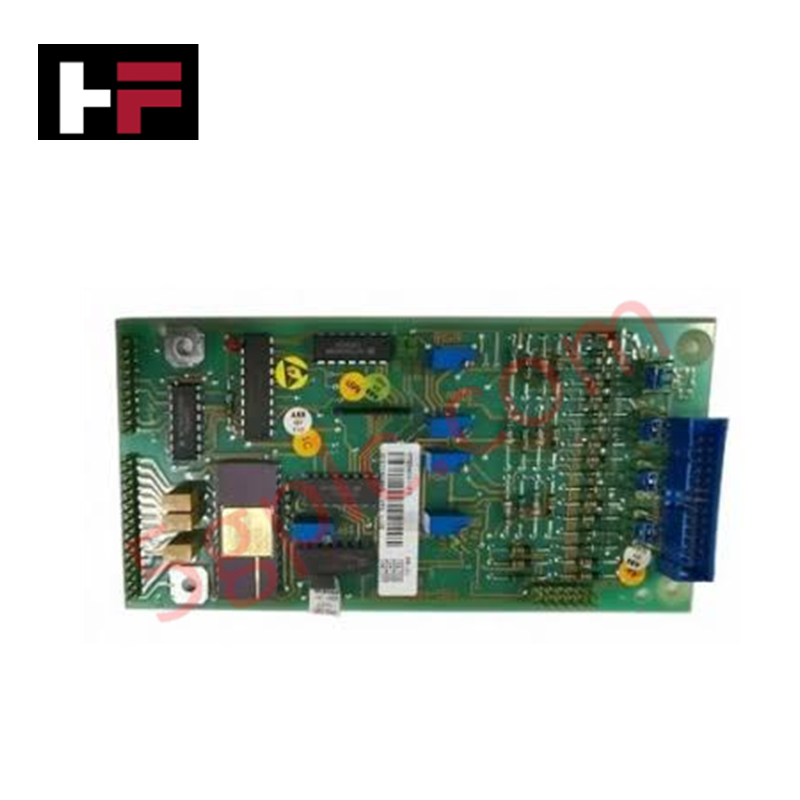

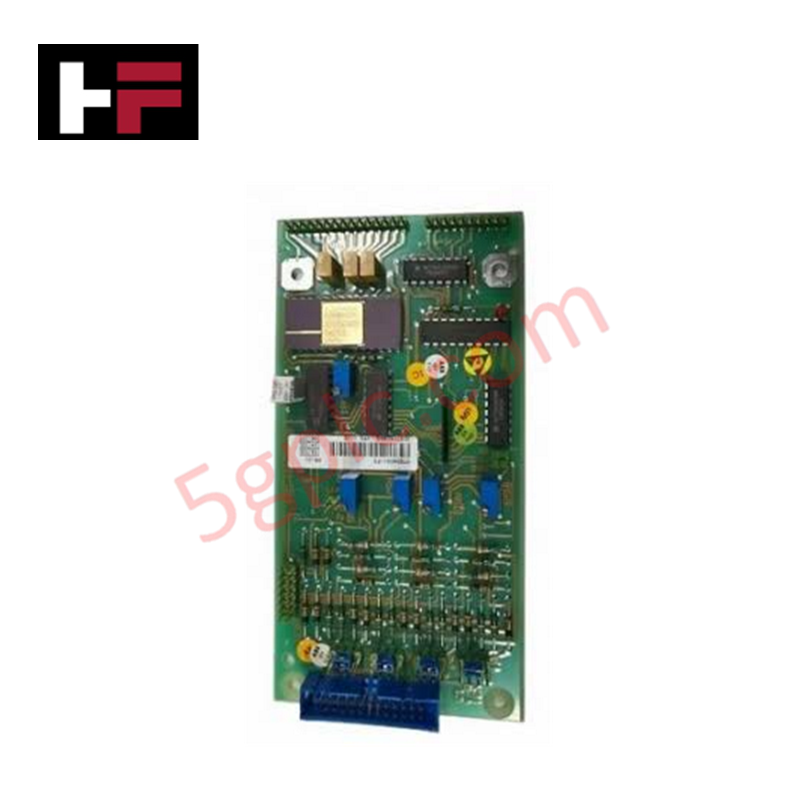

مصمم لتكييف الإشارات ومعالجة التشخيص في أنظمة التحكم من ABB، يوفر ABB YPG110E YT204001-FD (لوحة التحكم YPG110E) تنفيذًا ماديًا/كهربائيًا مباشرًا. تستخدم الوحدة مصفوفة مقاومات متعددة مدمجة لتوحيد مستويات الحلقات التناظرية، مع عرض حالة التشغيل الفعلية عبر مؤشرات حالة LED أثناء ظروف التشغيل منخفضة استهلاك الطاقة.
المواصفات hardware
| المعلمة | المواصفة |
|---|---|
| الطراز | YPG110E YT204001-FD |
| العلامة التجارية | ABB |
| بلد المنشأ | السويد |
| الأبعاد | 14.8 سم × 7.5 سم × 1.5 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | < 5 W |
| نوع اللوحة | لوحة تحكم |
| معالجة الإشارة | تكييف الإشارة والتشخيص |
| طوبولوجيا الدائرة | مصفوفة مقاومات متعددة |
| التشخيص | مؤشرات حالة LED |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة النسبية | من 5% إلى 95% (من دون تكاثف) |
ناقل الرف الفرعي الحتمي واتصالات الناقل
تتكامل لوحة YPG110E YT204001-FD مع تجميعة اللوحة الخلفية للرف الفرعي لمعالجة إشارات الحقل التناظرية/الرقمية بأقل زمن انتشار. تضمن سرعة اتصالات ناقل اللوحة الخلفية وتراخيص الوصول الحتمي إلى البيانات توافق وميض البرامج الثابتة بسرعة وإعداد تقارير التشخيص عبر قنوات الناقل المحلي.
تعمل شبكات المقاومات الدقيقة على تخفيف ضوضاء الإشارة والفروقات في المستويات قبل تمرير القيم الرقمية إلى وحدات المعالجة الأساسية. وتعكس مؤشرات LED للحالة المدمجة مباشرةً استقرار جهد القضبان، وأعطال التشخيص، وحالات تنفيذ القنوات لإجراء تحقق بصري سريع أثناء صيانة الخزانة الدورية.
الأسئلة الشائعة
س: ما نطاق درجة حرارة التشغيل الذي تدعمه لوحة التحكم YPG110E؟
ج: صُممت اللوحة للعمل ضمن نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى +70 درجة مئوية في بيئات من دون تكاثف، وبما يصل إلى 95% من الرطوبة النسبية.
س: ما وظائف التشخيص الأساسية المدمجة في تجميعة لوحة الدائرة المطبوعة الفعلية؟
ج: تدعم وظيفة التشخيص شبكات مطابقة متعددة المقاومات مدمجة ومؤشرات حالة LED مرئية مخصصة لمراقبة حالة التشغيل.
س: ما الحد الأقصى المقدر لاستهلاك الطاقة لهذه الوحدة؟
ج: تعمل اللوحة ضمن مستوى حراري منخفض، وتستهلك أقل من 5 W من الطاقة الفعلية.
إرشادات التركيب الميداني
- اعزل جميع مصادر طاقة AC/DC التي تغذي الهيكل المضيف، وتحقق من انعدام الجهد قبل إدخال لوحة الدائرة أو إخراجها.
- فرّغ الشحنة الكهروستاتيكية بارتداء سوار معصم مضاد للكهرباء الساكنة موصول بأرضي هيكل الخزانة طوال فترة التعامل مع اللوحة.
- حاذِ موصلات حافة اللوحة بعناية مع موجهات البطاقات في الهيكل لمنع حدوث تلف مادي في دبابيس تلامس اللوحة الخلفية المطلية بالذهب.
- تأكد من إحكام ربط جميع معدات تثبيت اللوحة لضمان تلامس أرضي ميكانيكي متين ومقاومة اهتزازات الحقل.
- حافظ على دوران هواء نظيف حول حامل البطاقات للعمل ضمن حد تبديد الحرارة السلبي الذي يقل عن +70 درجة مئوية.
