تفاصيل المنتج

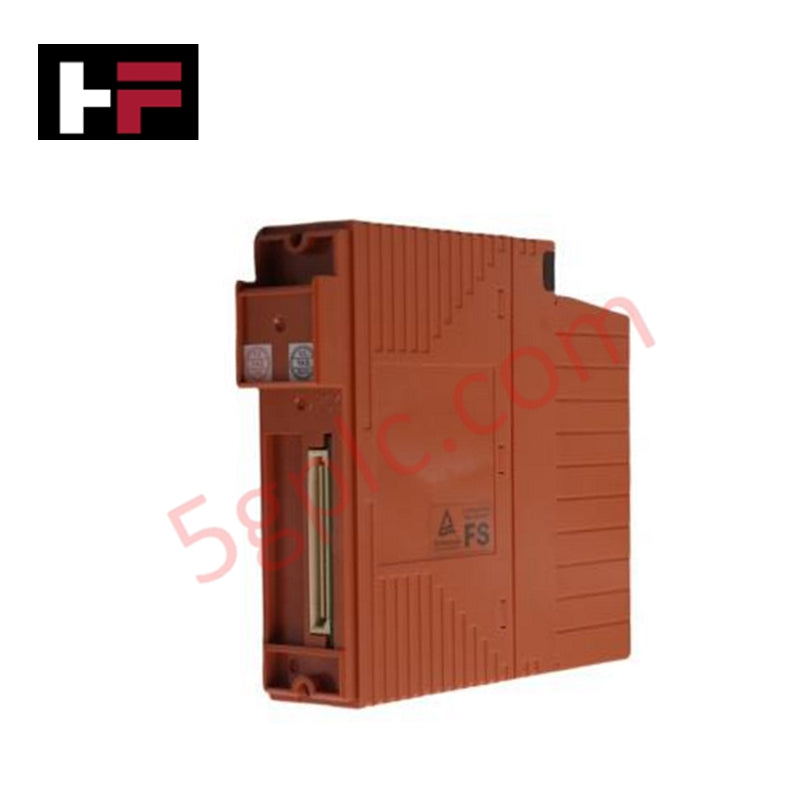

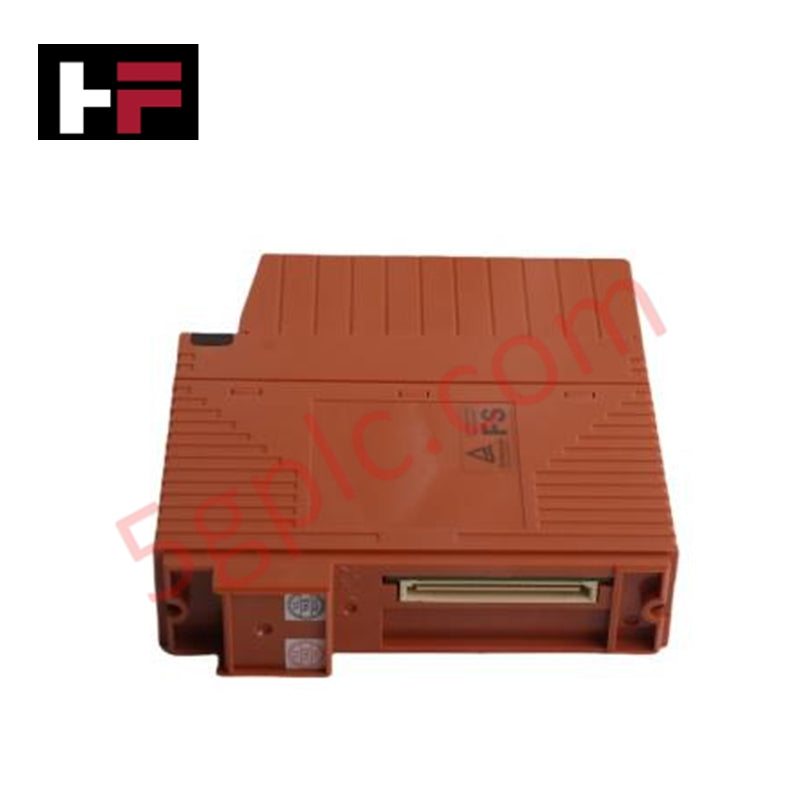

تعمل وحدة الإخراج الرقمي Yokogawa SDV531-S13، المعروفة أيضًا باسم Yokogawa SDV531، كمكون مادي مخصص لتشغيل أجهزة الحقل المنفصلة ضمن شبكات نظام السلامة المؤتمتة ProSafe-RS. تقوم الوحدة بتنفيذ إشارات تبديل ذات تيار عالي لعناصر التحكم النهائية مع ضمان الفصل الفيزيائي للدارات وحلقات التحقق التشخيصي ضمن فترات تنفيذ صارمة.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | SDV531-S13 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.60 رطل |
| الأبعاد | شكل وحدة الإدخال/الإخراج القياسي من Yokogawa |
| درجة حرارة التشغيل | 0 إلى +60 درجة مئوية (حدود التشغيل القياسية) |
| استهلاك الطاقة | مزود بالطاقة من ناقل 24 فولت تيار مستمر |
| نوع الوحدة | وحدة إخراج رقمية |
| جهد الإخراج المقنن | 24 فولت تيار مستمر |
| أقصى تيار إخراج | 5.5 أمبير |
| تصنيف دورة الحياة | تمت المراجعة إلى النموذج SDV531-S23 |
| منصة النظام | ProSafe-RS |
التحكم في السلامة والعزل بين القنوات
تعتمد بنية الوحدة على حواجز عزل جلفانية بين القنوات لعزل الشذوذات الكهربائية على جانب الحقل عن منطق المعالجة الداخلي. من خلال إنشاء مسارات بصرية ومنفصلة ومحولة لكل حلقة إشارة، تقوم الوحدة بتقليل التداخل بين القنوات وتقييد الأعطال الهيكلية إلى خطوط إنهاء الحقل الفردية فقط. يتوافق هذا التصميم الفيزيائي الوقائي مع متطلبات حلقات السلامة المؤتمتة الصارمة، مما يحافظ على سلامة الإشارة العالية لعناصر الإيقاف الطارئ الحرجة ويمنع حالات فشل متسلسلة متعددة القنوات.
الأسئلة المتكررة
س: ما هي إجراءات استبدال الوحدة المادية نظرًا لتحديث حالة النموذج إلى SDV531-S23؟
ج: عند استبدال وحدة SDV531-S13 الحالية، يجب على فرق الهندسة التحقق من توافق اللوحة الخلفية وموقع كتلة الأطراف قبل إدخال الوحدة المحدثة SDV531-S23. يجب تدقيق ملفات تكوين النظام ومعلمات الوحدة في محطة الهندسة لضمان التوافق الوظيفي الكامل مع المراجعة المحدثة.
س: هل يُسمح بالتبديل الساخن لهذه الوحدة الرقمية أثناء تشغيل النظام؟
ج: يُسمح بالتبديل الساخن فقط إذا سمحت تكوينات حلقة السلامة المحددة بالصيانة عبر الإنترنت دون إسقاط دوائر الحقل النشطة إلى حالة عطل. يجب مراقبة خطوط طاقة 24 فولت تيار مستمر على جانب الحقل لضمان أن إزالة الوحدة لا تسبب ارتفاعات جهد حثية أو فصل وحدات زائدة مجاورة تشترك في نفس سكة الطاقة.
إرشادات التثبيت الميداني
- تأريض الدرع وإنهاء سلك التصريف: يجب تجريد دروع كابلات المحركات الميدانية وتجميعها وإنهاؤها عند قضيب التأريض منخفض المقاومة المخصص داخل الخزانة. لا تقم بإنهاء سلك الدرع عند كل من هيكل الوحدة وأداة الحقل لتجنب إنشاء حلقات تأريض قد تشوه التشخيصات المنطقية.
- التكامل الحراري والهيكلي للخزانة: ثبت الوحدة بإحكام في فتحاتها المخصصة على لوحة قاعدة ProSafe-RS لضمان اتصال كامل لجميع دبابيس اللوحة الخلفية. حافظ على تدفق هواء غير معيق عبر فتحات التهوية في الخزانة لمنع تراكم الحرارة الموضعية التي قد تؤثر على مكونات الإخراج ذات التيار العالي 5.5 أمبير.
- كبح الأحمال الحثية: عند توجيه الإخراجات إلى مكونات حثية خارجية مثل صمامات الملف اللولبي الكبيرة أو المرحلات الميكانيكية الوسيطة، قم بتركيب صمامات قمع الارتفاعات أو دوائر RC مباشرة عبر أطراف الحمل الميداني لمنع تلف القوس الكهربائي عبر دوائر الإخراج.
